2PC বল ভালভ

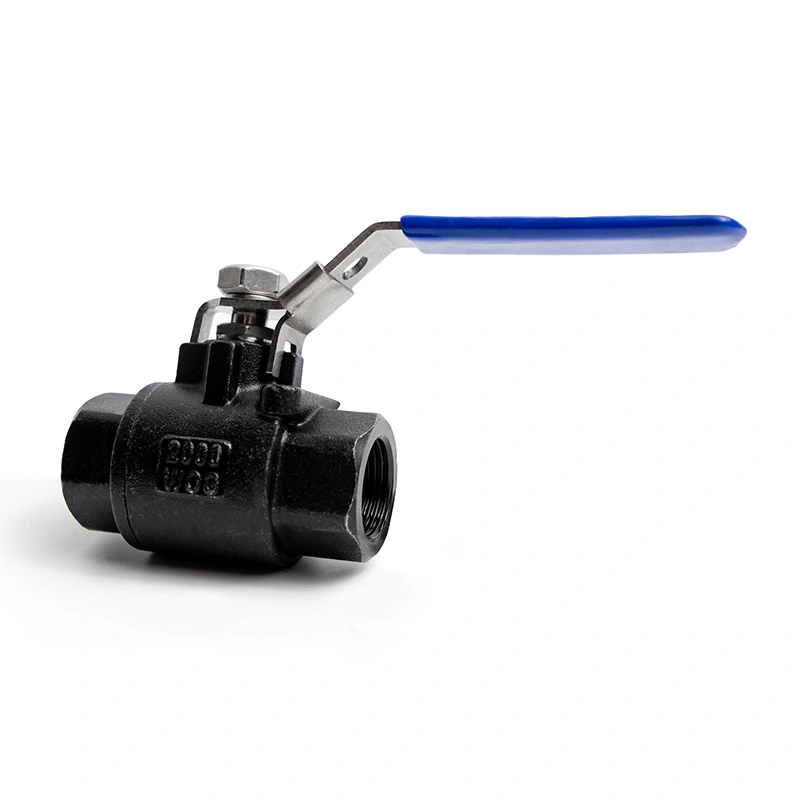

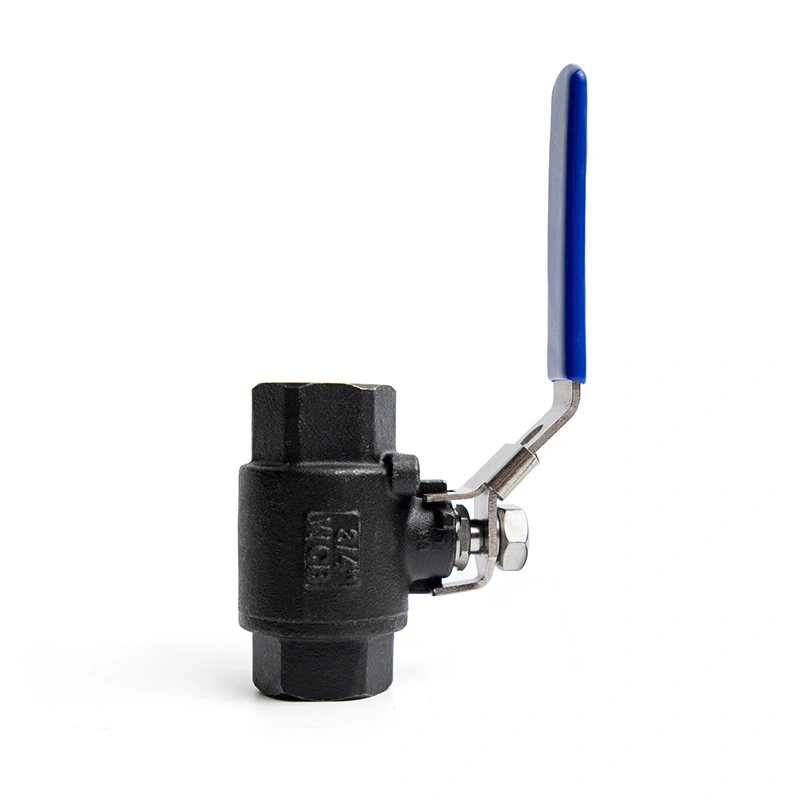

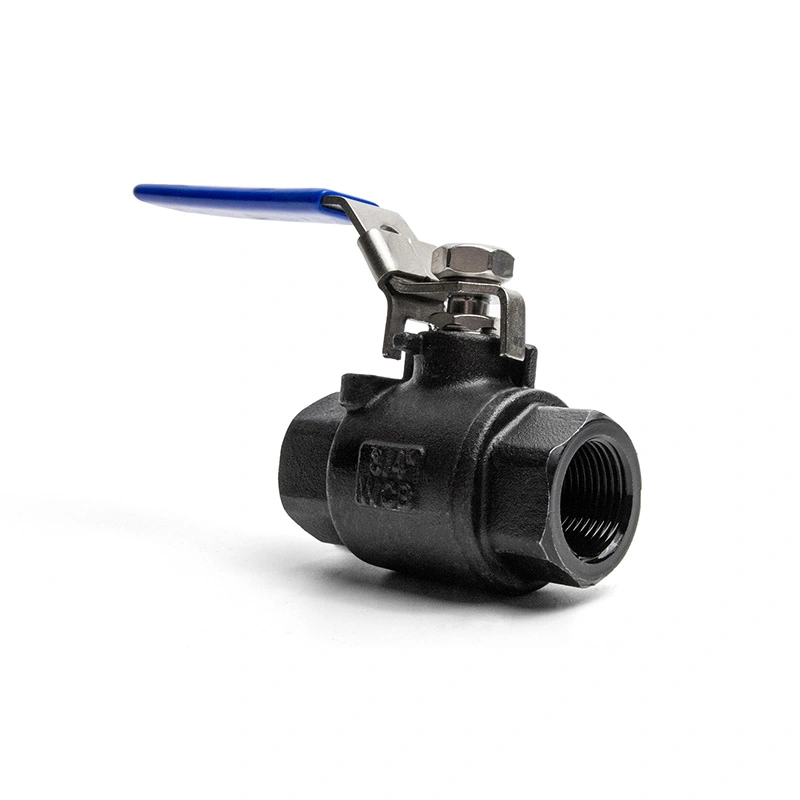

লকিং ডিভাইস সহ 2PC কার্বন স্টিল বল ভালভ 2000WOG
Shangtai ভালভ 2PC কার্বন স্টিল বল ভালভ 2000WOG 1975 PSI পর্যন্ত শিল্প শাট-অফ পরিষেবার জন্য লকিং ডিভাইসের সাথে সরবরাহ করে। এর টু-পিস বডি সীল প্রতিস্থাপনের সুবিধা দেয়, যখন লকিং হ্যান্ডেল দুর্ঘটনাজনিত অপারেশন প্রতিরোধে সহায়তা করে। ফ্যাক্টরি মূল্য, বাল্ক অর্ডার, কোটেশন এবং OEM প্রয়োজনীয়তা স্পেসিফিকেশনের উপর ভিত্তি করে উপলব্ধ।
Shangtai 2PC কার্বন স্টিল বল ভালভ 2000WOG লকিং ডিভাইস সহ নির্ভরযোগ্য অন/অফ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে উচ্চ চাপ শিল্প পাইপলাইন। 1975 PSI পর্যন্ত চাপের ক্ষমতা সহ, এই ভালভটি উপযুক্ত অ-শক অবস্থার অধীনে জল, তেল, গ্যাস, সংকুচিত বায়ু, এবং সামঞ্জস্যপূর্ণ শিল্প তরল অ্যাপ্লিকেশনের দাবি।
টু-পিস বডি স্ট্রাকচার অনেক ওয়ান-পিস ডিজাইনের চেয়ে ভালভকে আরও বেশি সেবাযোগ্য করে তোলে। যখন রক্ষণাবেক্ষণ হয় প্রয়োজনীয়, ভালভটি আরও সুবিধাজনকভাবে বিচ্ছিন্ন করা যেতে পারে, যার ফলে আসন প্রতিস্থাপন এবং সিলিং উপাদানগুলি সেবা জীবন প্রসারিত এবং প্রতিস্থাপন খরচ কমাতে.
সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করতে, ভালভটি কাঁচা শরীর থেকে ফাঁকা পর্যন্ত চারটি মান নিয়ন্ত্রণ পর্যায়ে পরিদর্শন করা হয় সমাপ্ত পণ্য:
কাঁচা দেহের ফাঁকা পরিদর্শন - চেহারা, মাত্রা এবং উপাদানের অবস্থা পরীক্ষা করে।
মেশিনিং পরিদর্শন - থ্রেড, সিলিং পৃষ্ঠতল, বোরের সঠিকতা এবং মূল মাত্রা যাচাই করে।
সমাবেশ পরিদর্শন - বল, আসন, স্টেম, সিলিং রিং, হ্যান্ডেল এবং লকিং ডিভাইস চেক করে।
চূড়ান্ত পরিদর্শন - চাপ পরীক্ষা, ফুটো পরীক্ষা, অপারেশন পরীক্ষা, চিহ্নিতকরণ, এবং প্যাকেজিং পরিদর্শন অন্তর্ভুক্ত।
এই কঠোর মানের প্রক্রিয়া পণ্যের ধারাবাহিকতা উন্নত করতে, ত্রুটিপূর্ণ হার কমাতে এবং আরও নির্ভরযোগ্য সরবরাহ করতে সহায়তা করে শিল্প গ্রাহকদের জন্য ভালভ.
| প্রধান মাত্রা | 1/4 ইঞ্চি - 6 ইঞ্চি |
| প্রেসার ক্লাস | CL800 |
| থ্রেড স্ট্যান্ডার্ড | এনপিটি, বিএসপি |
| সর্বোচ্চ চাপ | 1975PSI |
| নকশা এবং উত্পাদন মান | ISO17292/API608 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | কার্বন ইস্পাত |
| বল উপাদান | ASTM A182 F304 |
| স্টেম উপাদান | ASTM A182 F304 |
| আসন উপাদান | RPTFE(PTFE+15%fv) |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |

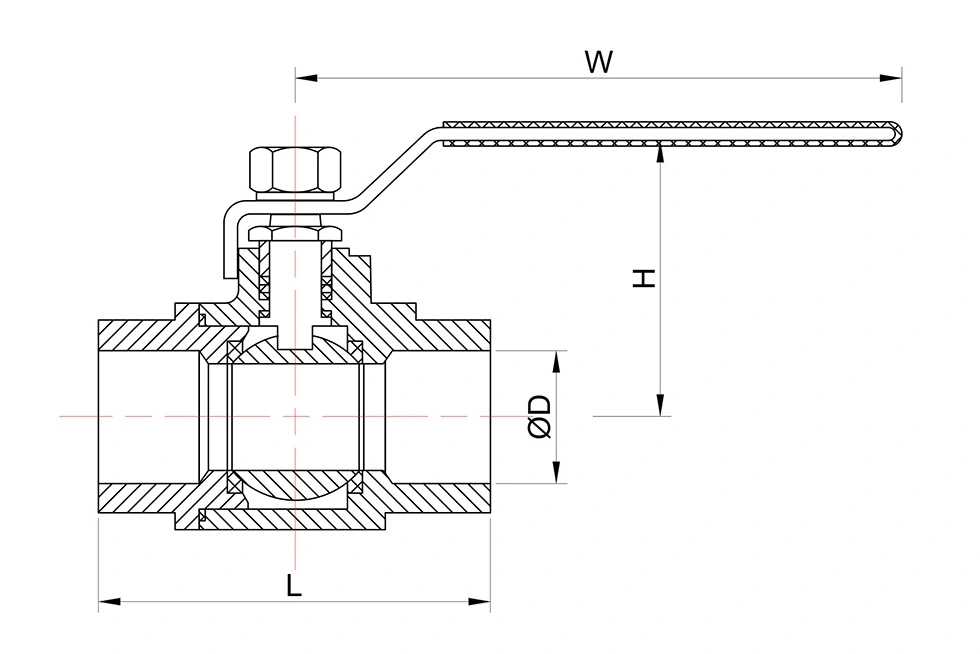

| SIZE | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1.6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

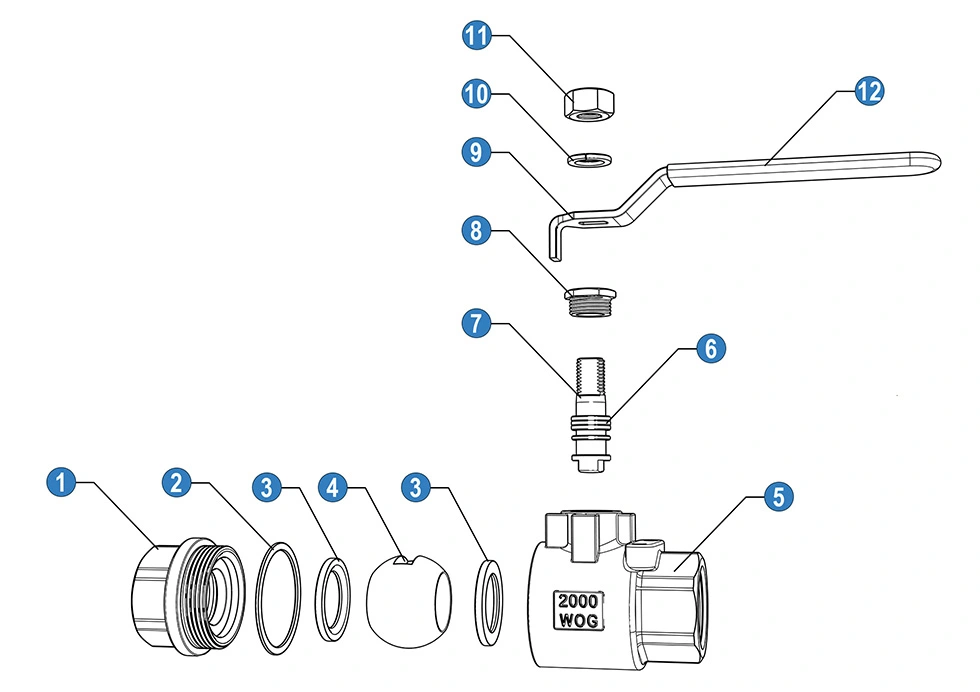

| না | নাম | উপাদান | ||
| 1 | ক্যাপ | কার্বন ইস্পাত | ||
| 2 | গ্যাসকেট | পিটিএফই | ||
| 3 | বল আসন | পিটিএফই | ||
| 4 | বল | SS201 | SS304 | SS316 |
| 5 | শরীর | কার্বন ইস্পাত | ||
| 6 | স্টেম প্যাকিং | পিটিএফই | ||
| 7 | কান্ড | এসএস 201 | এসএস 304 | এসএস 316 |
| 8 | গ্রন্থি | এসএস 201 | এসএস 304 | এসএস 316 |
| 9 | হ্যান্ডেল | এসএস | ||
| 10 | স্প্রিং ওয়াশার | SS201 | ||
| 11 | বাদাম | SS201 | ||
| 12 | কভার হ্যান্ডেল | পিভিসি | ||
*N: ANSI B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়
*বি: থ্রেড BS21 BSP অনুযায়ী শেষ হয়
ভালভ কাজের নীতি
একটি বল ভালভ ভালভ বডির ভিতরে একটি নির্ভুল-ড্রিল করা বল ঘোরানোর মাধ্যমে প্রবাহ নিয়ন্ত্রণ করে।
ওপেন পজিশন
যখন হ্যান্ডেলটি পাইপলাইনের সমান্তরাল হয়, তখন বলের মাধ্যমে গর্তটি পাইপের সাথে সারিবদ্ধ হয়। তরল দিয়ে যায় কম প্রবাহ প্রতিরোধের সঙ্গে ভালভ.
বন্ধ অবস্থান
যখন হ্যান্ডেলটি 90 ডিগ্রি ঘুরানো হয়, তখন বলের কঠিন দিকটি প্রবাহের পথকে অবরুদ্ধ করে। আসনের বিরুদ্ধে প্রেস একটি টাইট বন্ধ বন্ধ সীল তৈরি করতে বল.
লকিং ফাংশন
ভালভ খোলা বা বন্ধ হওয়ার পরে, লকিং ডিভাইস হ্যান্ডেলের অবস্থান সুরক্ষিত করতে পারে। এটি প্রতিরোধ করতে সাহায্য করে ভুল অপারেশন, অননুমোদিত অপারেশন, বা কম্পনের কারণে দুর্ঘটনাজনিত আন্দোলন।
টু-পিস রক্ষণাবেক্ষণ ডিজাইন
এক-টুকরা ভালভের তুলনায় টু-পিস বডি সহজে বিচ্ছিন্ন করার অনুমতি দেয়। আসন, সীল, এবং সম্পর্কিত sealing অংশ প্রয়োজনে পরিদর্শন বা প্রতিস্থাপন করা যেতে পারে, ভালভের কাজের জীবন প্রসারিত করতে সহায়তা করে।
দ্রষ্টব্য: বল ভালভগুলি মূলত সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ পরিষেবার জন্য ডিজাইন করা হয়েছে। দীর্ঘমেয়াদী থ্রটলিং সুপারিশ করা হয় না কারণ এটি বল এবং আসনের ক্ষতি করতে পারে।
প্রযোজ্য শিল্প এবং কারণ
| শিল্প / আবেদন | কেন এই ভালভ উপযুক্ত |
| তেল ও গ্যাস সিস্টেম | 1975 PSI পর্যন্ত উচ্চ-চাপ রেটিং এটি তেল, গ্যাস এবং জ্বালানী স্থানান্তর লাইনের জন্য উপযুক্ত করে তোলে সামঞ্জস্যপূর্ণ শর্ত। লকযোগ্য হ্যান্ডেল সমালোচনামূলক বিচ্ছিন্নতা পয়েন্ট নিয়ন্ত্রণ করতে সাহায্য করে। |
| সংকুচিত বায়ু এবং গ্যাস লাইন | উচ্চ-চাপের বায়ু এবং গ্যাস সিস্টেমের জন্য দ্রুত কোয়ার্টার-টার্ন শাট-অফ এবং নির্ভরযোগ্য সিলিং প্রদান করে। দ লকিং ডিভাইস দুর্ঘটনাজনিত অপারেশন প্রতিরোধ করতে সাহায্য করে। |
| হাইড্রোলিক এবং লুব্রিকেশন সিস্টেম | কার্বন ইস্পাত বডি এবং উচ্চ-চাপের নকশা অনেক তেল-ভিত্তিক সিস্টেমের জন্য উপযুক্ত। টু-টুকরো গঠন সহজ রক্ষণাবেক্ষণ এবং সীল প্রতিস্থাপন করতে পারবেন. |
| পেট্রোকেমিক্যাল ও রিফাইনারি ইউটিলিটি লাইন | সামঞ্জস্যপূর্ণ জল, তেল, এবং গ্যাস ইউটিলিটি পরিষেবার জন্য উপযুক্ত। লকিং ফাংশন নিরাপদ অপারেশন সমর্থন করে জটিল উদ্ভিদ পরিবেশে। |
| শিল্প যন্ত্রপাতি এবং স্কিড-মাউন্ট করা সরঞ্জাম | কমপ্যাক্ট গঠন, দ্রুত অপারেশন, এবং সেবাযোগ্য নকশা এটি OEM সরঞ্জাম, পরীক্ষার জন্য ব্যবহারিক করে তোলে বেঞ্চ, কম্প্রেসার স্কিড এবং প্রক্রিয়া মডিউল। |
| জল চিকিত্সা এবং উচ্চ চাপ জল সিস্টেম | সামঞ্জস্যপূর্ণ উচ্চ-চাপের জলের লাইনের জন্য ব্যবহার করা যেতে পারে যেখানে নির্ভরযোগ্য শাট-অফ এবং টেকসই নির্মাণ প্রয়োজন হয় |
| পাওয়ার প্ল্যান্ট অক্জিলিয়ারী সিস্টেম | সামঞ্জস্যপূর্ণ অক্জিলিয়ারী জল, তেল এবং গ্যাস লাইনের জন্য উপযুক্ত যেখানে উচ্চ-চাপের শাট-অফ প্রয়োজন। ব্যবহারের আগে তাপমাত্রা এবং মাঝারি সামঞ্জস্যতা নিশ্চিত করা উচিত। |
| খনির, নির্মাণ এবং ভারী যন্ত্রপাতি | শক্তিশালী কার্বন ইস্পাত নির্মাণ এবং লকযোগ্য অপারেশন যেখানে কঠিন কাজের পরিবেশে দরকারী দুর্ঘটনাজনিত ভালভ আন্দোলন এড়াতে হবে। |
নির্বাচন দ্রষ্টব্য: কার্বন ইস্পাত শক্তিশালী এবং সাশ্রয়ী, তবে এটি অত্যন্ত ক্ষয়কারী মিডিয়ার জন্য সেরা পছন্দ নয়। ক্ষয়কারী রাসায়নিক বা সামুদ্রিক পরিবেশের জন্য, স্টেইনলেস স্টীল বা বিশেষ উপাদান বিকল্প বিবেচনা করা উচিত।
