প্রযুক্তিগত অন্তর্দৃষ্টি: 2000 WOG 2-পিস উচ্চ প্ল্যাটফর্ম বল ভালভ - ডিজাইন বৈশিষ্ট্য এবং অ্যাপ্লিকেশন পরিবেশ

একটি শহরের গ্যাস চাপ নিয়ন্ত্রণকারী স্টেশনের মাঝারি-চাপ আউটলেট পাইপলাইনগুলি 4.0 MPa এর নকশা চাপে কাজ করে। দূরবর্তী প্রেরণ এবং জরুরী শাট-অফের জন্য সিস্টেমটির একটি SCADA সিস্টেমের সাথে একীকরণ প্রয়োজন। ভালভগুলিকে অবশ্যই শূন্য বাহ্যিক ফুটো, দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত বিরতি এবং জেলায় গ্যাস সরবরাহ ব্যাহত না করার জন্য ইন-লাইন পরিষেবা প্রদান করতে হবে।

2000 WOG 2-পিস উচ্চ প্ল্যাটফর্ম বল ভালভের CF8 (304 স্টেইনলেস স্টিল) NPT থ্রেডেড প্রান্ত এবং RPTFE রিইনফোর্সড সিট নির্বাচন করা হয়েছে, সরাসরি-মাউন্ট করা বিস্ফোরণ-প্রুফ বৈদ্যুতিক অ্যাকুয়েটরগুলির সাথে লাগানো। ভালভের চাপের রেটিং প্রকৃত অপারেটিং চাপকে ছাড়িয়ে গেছে।

• ভালভ বডি এবং সীলগুলি দীর্ঘমেয়াদী কম চাপের অবস্থার অধীনে কাজ করে, যা সিল ক্রেপকে ব্যাপকভাবে হ্রাস করে। সেবা জীবন আরো দ্বারা প্রসারিত হয়৫০%মান PN40 বল ভালভ সঙ্গে তুলনা.

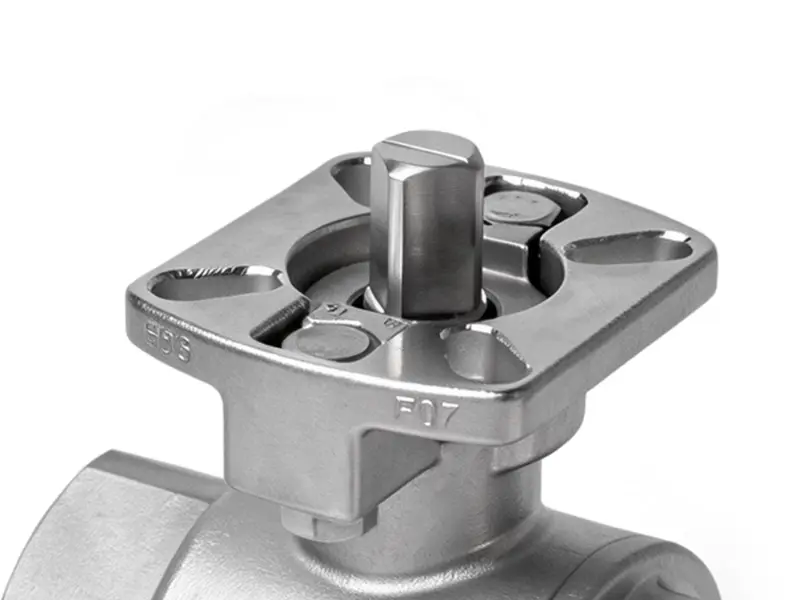

• ISO 5211 স্ট্যান্ডার্ড উচ্চ প্ল্যাটফর্ম অ্যাডাপ্টার বন্ধনী ছাড়াই সরাসরি অ্যাকচুয়েটর মাউন্ট করতে সক্ষম করে, ইনস্টলেশনের সময় কমিয়ে দেয়30%এবং স্থিতিশীল দূরবর্তী নিয়ন্ত্রণ নির্ভুলতার জন্য উচ্চতর সমাক্ষতা নিশ্চিত করা।

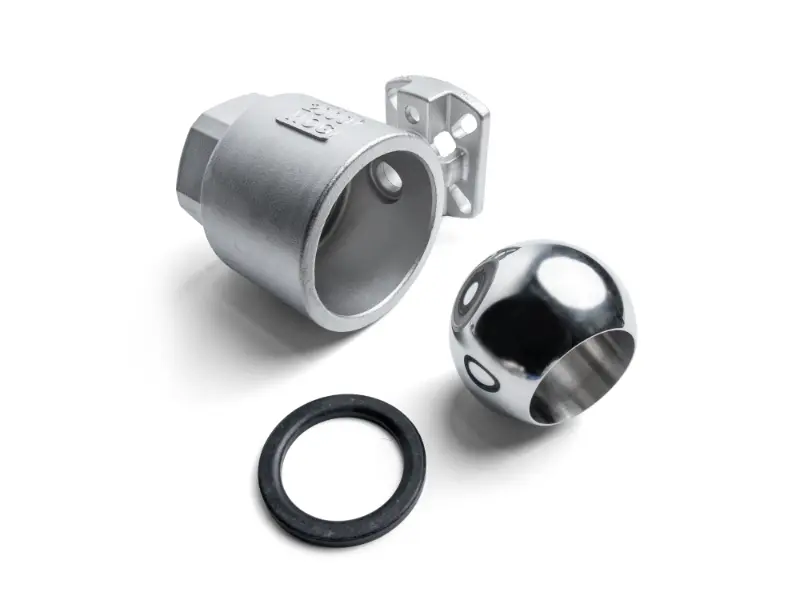

• 2-পিস স্প্লিট বডি ডিজাইন পাইপলাইন না কেটে ইন-লাইন বিচ্ছিন্নকরণ এবং সীল প্রতিস্থাপন সমর্থন করে, জেলা রক্ষণাবেক্ষণ ডাউনটাইম হ্রাস করে৭০%.
• ভাসমান বল দ্বিমুখী সিলিং কাঠামো শূন্য বাহ্যিক ফুটো সরবরাহ করে, নিরাপদ গ্যাস সঞ্চালন নিশ্চিত করে এবং শহুরে গ্যাস ডিজাইনের বৈশিষ্ট্যগুলি মেনে চলে।

একটি বৃহৎ শোধনাগারে একটি সঞ্চালিত কুলিং ওয়াটার সিস্টেমের উচ্চ-চাপ শাখাটি 2.5 MPa-এ কাজ করে, পাইপলাইনে মাঝে মাঝে জলের হাতুড়ির শক সহ। আসল স্ট্যান্ডার্ড PN25 বল ভালভগুলি ঘন ঘন সিট লিকেজ এবং শরীরের বিকৃতির শিকার হয় এবং রক্ষণাবেক্ষণের জন্য পাইপলাইন কাটার প্রয়োজন হয় যা উত্পাদন বন্ধ করে দেয়।

WCB কার্বন স্টিলে 2000 WOG 2-পিস উচ্চ প্ল্যাটফর্ম বল ভালভ দিয়ে প্রতিস্থাপিত, সম্পূর্ণ পোর্ট ফ্লো পাথ সমন্বিত এবং প্রোগ্রাম করা অন/অফ কন্ট্রোলের জন্য বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির সাথে যুক্ত।

• 2000 WOG হেভি-ডিউটি ​​ভালভ বডি স্ট্যান্ডার্ড PN25 ভালভের তুলনায় অনেক বেশি উচ্চতর জলের হাতুড়ি প্রতিরোধের প্রস্তাব দেয়, তাত্ক্ষণিক জলের হাতুড়ি সহ্য করে10 এমপিএশরীরের বিকৃতি বা সীল ব্যর্থতা ছাড়া।
• সম্পূর্ণ পোর্ট ডিজাইন এর চেয়ে কম চাপের ক্ষতি করে0.03 MPa, দ্বারা সঞ্চালন পাম্প লোড হ্রাস৫%এবং উল্লেখযোগ্য দীর্ঘমেয়াদী শক্তি সঞ্চয় প্রদান.
• উচ্চ প্ল্যাটফর্মে সরাসরি-মাউন্ট করা বায়ুসংক্রান্ত অ্যাকুয়েটরগুলি এর চেয়ে কম সময়ে সাড়া দেয়1 সেকেন্ড, ঘন ঘন প্রোগ্রাম সুইচিং অপারেশন জন্য উপযুক্ত.
• 2-পিস ভালভ বডি বল কোর থেকে স্কেল এবং ধ্বংসাবশেষ পরিষ্কারের জন্য দ্রুত বিচ্ছিন্ন করার অনুমতি দেয়, পাইপলাইন কাটা বা উত্পাদন বন্ধ না করে রক্ষণাবেক্ষণের দক্ষতা দ্বিগুণ করে।

একটি বড় বাণিজ্যিক কমপ্লেক্সে স্ক্রু-টাইপ ওয়াটার চিলারগুলি R134a রেফ্রিজারেন্ট ব্যবহার করে, প্রধান লাইনগুলি 1.8 MPa তে কাজ করে। রেফ্রিজারেন্ট লিকেজ রোধ করতে ভালভের চমৎকার সিলিং পারফরম্যান্স থাকা প্রয়োজন, এবং বিল্ডিং অটোমেশন সিস্টেম (BAS) এর মাধ্যমে গ্রুপ নিয়ন্ত্রণের জন্য বৈদ্যুতিক অ্যাকুয়েটরগুলির সাথে সামঞ্জস্যপূর্ণ।

CF8 স্টেইনলেস স্টিলে 2000 WOG 2-পিস উচ্চ প্ল্যাটফর্ম বল ভালভ, বিশেষ রেফ্রিজারেন্ট সিলিং আসন এবং সরাসরি-মাউন্ট করা কমপ্যাক্ট ইলেকট্রিক অ্যাকুয়েটর সহ।

• নির্ভুল সিলিং সহ উচ্চ-চাপ রেটযুক্ত ভালভ বডি শূন্য রেফ্রিজারেন্ট ফুটো অর্জন করে, শীতল করার ক্ষমতা হ্রাস এবং পরিবেশগত নির্গমন সমস্যা দূর করে।
• প্রমিত ISO 5211 উচ্চ প্ল্যাটফর্ম ইন্টারফেস চিলার ব্যাচ সমাবেশের দক্ষতা উন্নত করে30%. বিক্রয়োত্তর সহজে প্রতিস্থাপনের জন্য কাস্টম অ্যাডাপ্টার ছাড়াই অ্যাকচুয়েটরগুলি সর্বজনীনভাবে বিনিময়যোগ্য।
• 2-পিস কাঠামো পাইপলাইন ওয়েল্ডের ক্ষতি না করে বড় চিলার ওভারহোলের সময় বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণের সুবিধা দেয়, রক্ষণাবেক্ষণের খরচ কমিয়ে দেয়40%.
• নামমাত্র রেটিং থেকে অনেক নিচে অপারেটিং চাপ সীল বার্ধক্যকে উল্লেখযোগ্যভাবে ধীর করে দেয়, রক্ষণাবেক্ষণ-মুক্ত ব্যবধানকে বেশি পর্যন্ত প্রসারিত করে3 বছর.

একটি দৈনিক রাসায়নিক প্ল্যান্টে একটি surfactant কাঁচামাল স্থানান্তর লাইন হালকা ক্ষয়কারী মিডিয়া সহ 1.6 MPa এ কাজ করে। ভালভগুলিকে অবশ্যই রিমোট কন্ট্রোল সমর্থন করতে হবে, বিচ্ছিন্ন করা এবং পরিষ্কার করা সহজ এবং ব্যাচ পরিবর্তনের জন্য স্বাস্থ্যবিধি প্রয়োজনীয়তা পূরণ করতে হবে।

2000 WOG 2-পিস উচ্চ প্ল্যাটফর্ম বল ভালভ CF8M (316 স্টেইনলেস স্টিল) সম্পূর্ণ পোর্ট ডিজাইন, PTFE আসন এবং বিস্ফোরণ-প্রমাণ বায়ুসংক্রান্ত অ্যাকুয়েটর সহ।

• 316 স্টেইনলেস স্টীল বডি হালকা জারা প্রতিরোধ করে। সম্পূর্ণ পোর্ট ডিজাইনে কোনো ফ্লো ডেড জোন নেই, যা দৈনিক রাসায়নিক উৎপাদনের স্বাস্থ্যবিধি প্রয়োজনীয়তা মেটাতে উপাদান তৈরি এবং ক্ষয় কমায়।
• ডিরেটেড পরিস্থিতিতে দীর্ঘমেয়াদী কম চাপের অপারেশন মিডিয়া পারমিয়েশন ঝুঁকি এবং ব্যাচ পরিবর্তনের মধ্যে ক্রস-দূষণ দূর করে।
• ISO উচ্চ প্ল্যাটফর্মে সরাসরি-মাউন্ট করা বিস্ফোরণ-প্রমাণ বায়ুসংক্রান্ত অ্যাকুয়েটরগুলি অতিরিক্ত পরিবর্তন ছাড়াই সরাসরি রাসায়নিক কর্মশালার বিস্ফোরণ সুরক্ষা প্রয়োজনীয়তা পূরণ করে।
• 2-পিস বিভক্ত নকশা অভ্যন্তরীণ পরিষ্কার এবং জীবাণুমুক্ত করার জন্য দ্রুত বিচ্ছিন্ন করার অনুমতি দেয়, ব্যাচ পরিবর্তনের পরিচ্ছন্নতার সময় কমিয়ে দেয়৬০%.

একটি পানীয় উত্পাদন প্ল্যান্টে উচ্চ-তাপমাত্রা ক্লিন-ইন-প্লেস (সিআইপি) সিস্টেম 80°C ক্ষারীয় পরিষ্কারের এজেন্ট সহ 3.0 MPa-তে কাজ করে। ভালভ অবশ্যই তাপমাত্রা এবং জারা প্রতিরোধী হতে হবে, নির্ভরযোগ্য সিলিং প্রদান, স্বয়ংক্রিয় প্রোগ্রাম নিয়ন্ত্রণ সমর্থন এবং খাদ্য GMP মান মেনে চলতে হবে।

CF8 স্টেইনলেস স্টিলের ফুড-গ্রেড 2000 WOG 2-পিস উচ্চ প্ল্যাটফর্ম বল ভালভ, RPTFE চাঙ্গা উচ্চ-তাপমাত্রার আসন এবং সরাসরি-মাউন্ট করা স্যানিটারি বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির সাথে লাগানো।

• 3.0 MPa অপারেটিং চাপ 2000 WOG নামমাত্র রেটিং থেকে অনেক নীচে, এমনকি উচ্চ তাপমাত্রায়ও যথেষ্ট চাপ রিজার্ভ প্রদান করে, সীল ব্যর্থতা বা শরীরের বিকৃতির ঝুঁকি ছাড়াই।
• RPTFE রিইনফোর্সড সিট উচ্চতর তাপমাত্রা এবং রাসায়নিক প্রতিরোধের অফার করে, স্ট্যান্ডার্ড PTFE সিটের সার্ভিস লাইফের দ্বিগুণ সহ, উচ্চ-তাপমাত্রা পরিষ্কার করার তরল দ্বারা ক্রমাগত স্কোরিং সহ্য করে।
• উচ্চ প্ল্যাটফর্মের ডাইরেক্ট-মাউন্ট ডিজাইন অ্যাকচুয়েটর-ভালভ ইন্টারফেসে কোন হাইজিন ডেড জোন তৈরি করে না, পরিষ্কার এবং জীবাণুমুক্ত করা সহজ, খাদ্য শিল্পের জিএমপি সার্টিফিকেশন প্রয়োজনীয়তার সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।
• 2-পিস ভালভ বডি সম্পূর্ণ পাইপলাইন অপসারণ না করেই অভ্যন্তরীণ পরিচ্ছন্নতা পরিদর্শনের জন্য দ্রুত বিচ্ছিন্ন করার অনুমতি দেয়, রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণকে সহজ করে।
