চীন পেশাদার থ্রি ওয়ে বল ভালভ প্রস্তুতকারক

সাংতাইথ্রি ওয়ে বল ভালভগুলি শিল্প পাইপলাইন সিস্টেমগুলির জন্য ডিজাইন করা হয়েছে যেগুলির জন্য একটি একক ভালভ বডির মধ্যে প্রবাহ স্যুইচিং, ডাইভার্টিং বা একত্রিত করা প্রয়োজন। তিনটি পোর্ট এবং নির্বাচনযোগ্য এল-পোর্ট বা টি-পোর্ট ফ্লো প্যাটার্ন সহ, তারা পাইপিং ব্যবস্থাকে সহজ করতে সাহায্য করার সময় বিভিন্ন পাইপলাইন পাথের মধ্যে মিডিয়াকে নির্দেশ করতে পারে।

এই ভালভগুলি জল চিকিত্সা, রাসায়নিক প্রক্রিয়াকরণ, HVAC, খাদ্য ও পানীয়, সংকুচিত বায়ু, জ্বালানী স্থানান্তর এবং সাধারণ শিল্প তরল পরিচালনার জন্য উপযুক্ত। Shangtai প্রয়োজনীয় মাধ্যম, চাপ, তাপমাত্রা এবং পাইপলাইন কনফিগারেশন অনুযায়ী বিভিন্ন সংযোগের ধরন, উপকরণ, সিল করার বিকল্প এবং অপারেটিং পদ্ধতি সরবরাহ করে। অন্যান্য বল ভালভ নির্মাণের জন্য, আমাদের দেখুনবল ভালভ পণ্য পরিসীমা.

এল-পোর্ট এবং টি-পোর্ট ফ্লো প্যাটার্ন

অভ্যন্তরীণ বল কনফিগারেশন নির্ধারণ করে যে কীভাবে তিনটি পোর্ট বিভিন্ন হ্যান্ডেল অবস্থানে সংযুক্ত থাকে। এল-পোর্ট এবং টি-পোর্ট ডিজাইনগুলি বিনিময়যোগ্য নয় কারণ তারা বিভিন্ন প্রবাহ পথের সমন্বয় প্রদান করে।

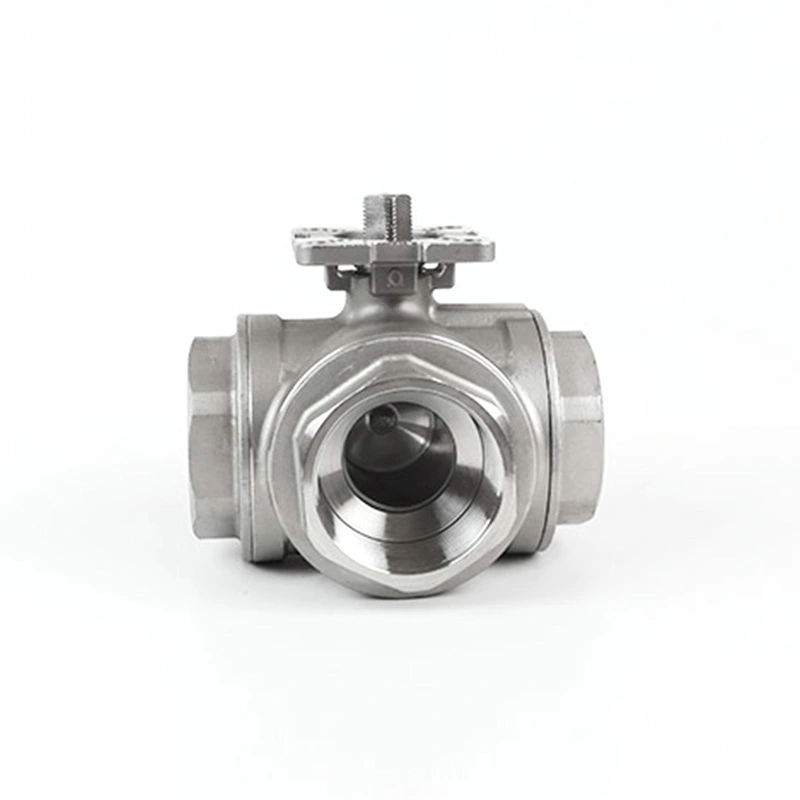

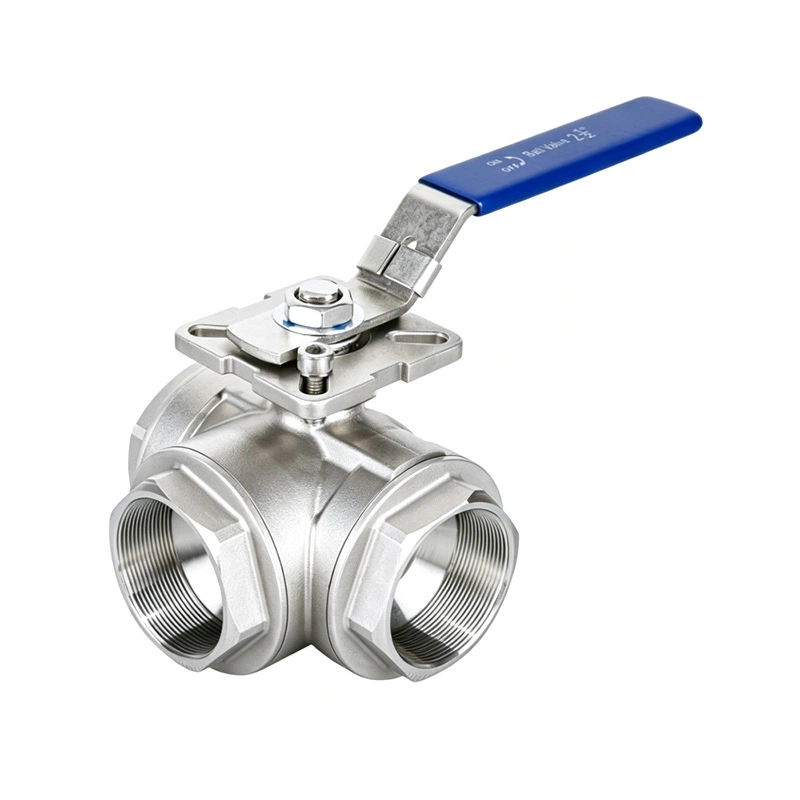

এল-পোর্ট থ্রি ওয়ে কনফিগারেশন

একটি এল-পোর্ট বিন্যাস সাধারণত ব্যবহৃত হয় যখন ভালভকে দুটি উপলব্ধ পাথের মধ্যে প্রবাহ পরিবর্তন করতে হয়। নির্দিষ্ট বলের নকশার উপর নির্ভর করে, এটি একটি খাঁড়ি থেকে দুটি আউটলেটের একটিতে মাধ্যমটিকে নির্দেশ করতে পারে বা দুটি প্রবাহের দিকগুলির মধ্যে স্যুইচ করতে পারে।

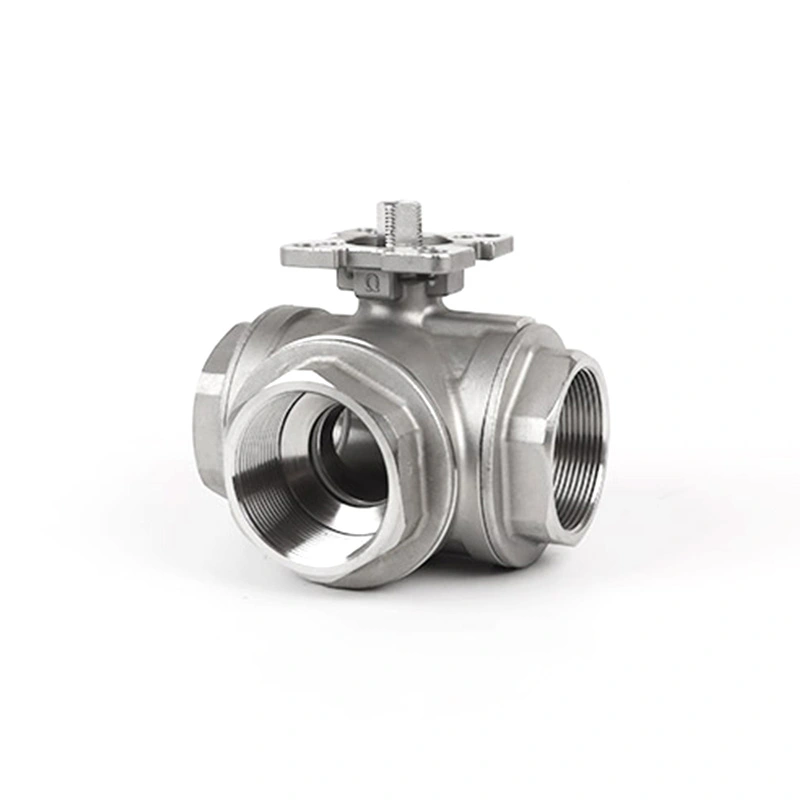

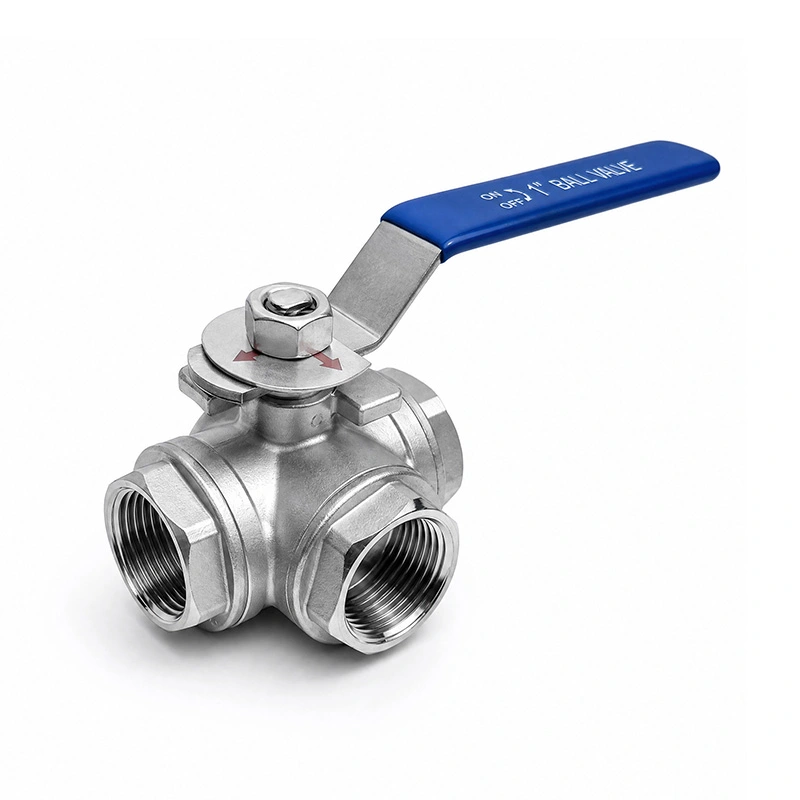

টি-পোর্ট থ্রি ওয়ে কনফিগারেশন

একটি টি-পোর্ট বিন্যাস অতিরিক্ত প্রবাহ পথ সংমিশ্রণ প্রদান করে এবং ডাইভারশন বা প্রবাহের সংমিশ্রণ জড়িত অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে। প্রকৃত উপলব্ধ পথগুলি অভ্যন্তরীণ বল জ্যামিতি এবং হ্যান্ডেল অবস্থানের উপর নির্ভর করে, তাই প্রয়োজনীয় অপারেটিং ক্রমটি উত্পাদনের আগে নিশ্চিত করা উচিত।

ফ্লো সুইচিং, ডাইভার্টিং এবং কম্বিনিং

একটি স্ট্যান্ডার্ড টু-পোর্ট বল ভালভের বিপরীতে যা প্রাথমিকভাবে চালু/বন্ধ বিচ্ছিন্নতার জন্য ব্যবহৃত হয়, একটি ত্রি-মুখী কনফিগারেশন ভালভকে একাধিক পাইপলাইন পাথের মধ্যে প্রবাহ পরিচালনা করতে দেয়। পোর্ট প্যাটার্নের উপর নির্ভর করে, এটি লাইনের মধ্যে স্যুইচ করতে, একটি মাধ্যমকে বিভিন্ন সরঞ্জামের দিকে সরাতে বা সামঞ্জস্যপূর্ণ স্ট্রিমগুলিকে একত্রিত করতে ব্যবহার করা যেতে পারে।

এটি নির্দিষ্ট পাইপিং ব্যবস্থায় প্রয়োজনীয় পৃথক ভালভের সংখ্যা কমাতে পারে এবং সরঞ্জাম বিন্যাসকে সরল করতে পারে। ভালভ কনফিগারেশন সবসময় পাইপ আকারের পরিবর্তে প্রকৃত প্রক্রিয়া প্রবাহের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা উচিত।

বিভিন্ন পাইপলাইন সিস্টেমের জন্য সংযোগ বিকল্প

সাংতাই পাইপলাইন মান এবং ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী বিভিন্ন শেষ সংযোগ কনফিগারেশন প্রদান করতে পারেন. উপলব্ধ বিকল্পগুলির মধ্যে থ্রেডেড, ফ্ল্যাঞ্জড, সকেট-ওয়েল্ড এবং বাট-ওয়েল্ড সংযোগ থাকতে পারে, ভালভ ডিজাইন এবং স্পেসিফিকেশনের উপর নির্ভর করে।

সংযোগ নির্বাচন নামমাত্র পাইপ আকার, চাপ রেটিং, ইনস্টলেশন পদ্ধতি, পার্শ্ববর্তী সরঞ্জাম, এবং প্রযোজ্য প্রকল্প মান বিবেচনা করা উচিত। একটি বিদ্যমান ভালভ প্রতিস্থাপন করার সময়, মূল সংযোগের স্পেসিফিকেশন বা অঙ্কন প্রদান করা সামঞ্জস্য নিশ্চিত করতে সাহায্য করতে পারে।

উপকরণ এবং সিলিং নির্বাচন

শারীরিক এবং অভ্যন্তরীণ উপাদান নির্বাচন কাজের মাধ্যম, চাপ, তাপমাত্রা এবং জারা অবস্থার উপর ভিত্তি করে হওয়া উচিত। বল, স্টেম, আসন এবং সিলিং উপাদানগুলিও পরিষেবা মাধ্যম এবং অপারেটিং পরিবেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।

সাধারণ সিল করার উপকরণগুলির মধ্যে PTFE, চাঙ্গা PTFE এবং অন্যান্য অ্যাপ্লিকেশন-নির্দিষ্ট উপকরণ অন্তর্ভুক্ত থাকতে পারে। উপযুক্ত সিলিং কনফিগারেশন প্রকৃত তাপমাত্রা পরিসীমা, রাসায়নিক সামঞ্জস্য, চাপের অবস্থা এবং প্রয়োজনীয় পরিষেবা কর্মক্ষমতা উপর নির্ভর করে।

ম্যানুয়াল এবং স্বয়ংক্রিয় অপারেশন

যখন দূরবর্তী বা স্বয়ংক্রিয় প্রবাহ স্যুইচিং প্রয়োজন হয় তখন থ্রি-ওয়ে কনফিগারেশনগুলি ম্যানুয়ালি চালানো যেতে পারে বা একটি অ্যাকুয়েটরের সাথে একত্রিত করা যেতে পারে। ম্যানুয়াল হ্যান্ডলগুলি স্থানীয় অপারেশনের জন্য উপযুক্ত, যখন বায়ুসংক্রান্ত এবং বৈদ্যুতিক অ্যাকুয়েটরগুলি স্বয়ংক্রিয় প্রক্রিয়া সিস্টেমের জন্য বিবেচনা করা যেতে পারে।

সক্রিয় অ্যাপ্লিকেশনের জন্য, প্রয়োজনীয় নিয়ন্ত্রণ মোড, অপারেটিং সিকোয়েন্স, অ্যাকচুয়েটর টাইপ, পাওয়ার সাপ্লাই বা এয়ার সাপ্লাই এবং ব্যর্থ-নিরাপদ প্রয়োজনীয়তাগুলি উত্পাদনের আগে নিশ্চিত করা উচিত। অ্যাকচুয়েটরকে অবশ্যই ভালভ টর্ক এবং অপারেটিং অবস্থার সাথে সঠিকভাবে মেলাতে হবে।

পণ্য অ্যাপ্লিকেশন

থ্রি-পোর্ট ফ্লো স্যুইচিং এমন সিস্টেমে দরকারী যেখানে একটি পাইপলাইনকে বিভিন্ন প্রক্রিয়ার পথ বা সরঞ্জামের সাথে সংযোগ করতে হবে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে জল চিকিত্সা ব্যবস্থা, এইচভিএসি সঞ্চালন লাইন, রাসায়নিক প্রক্রিয়াকরণ, খাদ্য ও পানীয় সরঞ্জাম, সংকুচিত বায়ু ব্যবস্থা, জ্বালানী স্থানান্তর, তরল বিতরণ এবং সাধারণ শিল্প উপযোগিতা।

প্রকৃত উপযুক্ততা নির্ভর করে মাঝারি, চাপ, তাপমাত্রা, প্রবাহের হার, উপকরণের সামঞ্জস্যতা এবং প্রয়োজনীয় স্যুইচিং প্যাটার্নের উপর। প্রবাহ পথ নির্বাচনের পরিবর্তে সাধারণ দ্বি-মুখী বিচ্ছিন্নতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, একটি মানক2 পিস বল ভালভবা3 পিস বল ভালভআরো উপযুক্ত হতে পারে।

উত্পাদন এবং গুণমান পরিদর্শন

সাংতাই নির্দিষ্ট ভালভ কনফিগারেশন অনুযায়ী মেশিনিং, সমাবেশ, পরিদর্শন, চাপ পরীক্ষা, এবং চূড়ান্ত প্রস্তুতি পরিচালনা করে। ত্রি-মুখী পণ্যগুলির জন্য, পোর্ট বিন্যাস, বল অভিযোজন, সিল করার কার্যকারিতা, অপারেটিং অবস্থান এবং সংযোগের মাত্রাগুলিতে বিশেষ মনোযোগ দেওয়া উচিত।

প্রোজেক্ট-নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তাগুলি উত্পাদনের আগে পর্যালোচনা করা যেতে পারে, যার মধ্যে রয়েছে উপকরণ, চাপের রেটিং, সংযোগের মান, প্রবাহের প্যাটার্ন, অ্যাকচুয়েটর প্রয়োজনীয়তা এবং প্রয়োজনীয় ডকুমেন্টেশন। এটি নিশ্চিত করতে সাহায্য করে যে সরবরাহকৃত ভালভ কনফিগারেশনটি উদ্দেশ্যযুক্ত পাইপলাইন বিন্যাসের সাথে মিলে যায়।

কিভাবে সঠিক থ্রি ওয়ে বল ভালভ নির্বাচন করবেন

সঠিক নির্বাচন শুধুমাত্র ভালভ আকারের চেয়ে প্রয়োজনীয় প্রবাহ পথ দিয়ে শুরু হয়। একটি উদ্ধৃতি অনুরোধ করার আগে, উপলব্ধ যেখানে নিম্নলিখিত তথ্য প্রস্তুত করুন:

• ভালভ আকার এবং নামমাত্র পাইপ ব্যাস
• এল-পোর্ট বা টি-পোর্টের প্রয়োজনীয়তা
• প্রয়োজনীয় ইনলেট এবং আউটলেট প্রবাহ পথ
• কাজের মাঝারি এবং তরল বৈশিষ্ট্য
• কাজের চাপ এবং চাপ রেটিং
• অপারেটিং তাপমাত্রা
• শরীর এবং sealing উপাদান প্রয়োজনীয়তা
• থ্রেডেড, ফ্ল্যাঞ্জড, সকেট-ওয়েল্ড, বা বাট-ওয়েল্ড সংযোগ
• ম্যানুয়াল, বায়ুসংক্রান্ত, বা বৈদ্যুতিক অপারেশন
• অ্যাকচুয়েটর ভোল্টেজ, বায়ু সরবরাহ বা নিয়ন্ত্রণের প্রয়োজনীয়তা
• প্রয়োজনীয় পরিমাণ এবং প্রকল্প ডকুমেন্টেশন
• ফ্লো ডায়াগ্রাম বা পাইপলাইন অঙ্কন, যদি উপলব্ধ হয়

যদি আপনি নিশ্চিত না হন যে একটি এল-পোর্ট বা টি-পোর্ট কনফিগারেশন আপনার পাইপলাইনের সাথে মেলে কিনা,আপনার প্রবাহ ডায়াগ্রাম এবং ভালভ প্রয়োজনীয়তা পাঠানসাংতাইয়ের কাছে। আমাদের দল উদ্ধৃতির আগে প্রবাহ পথ এবং প্রযুক্তিগত পরামিতি পর্যালোচনা করতে পারে।
