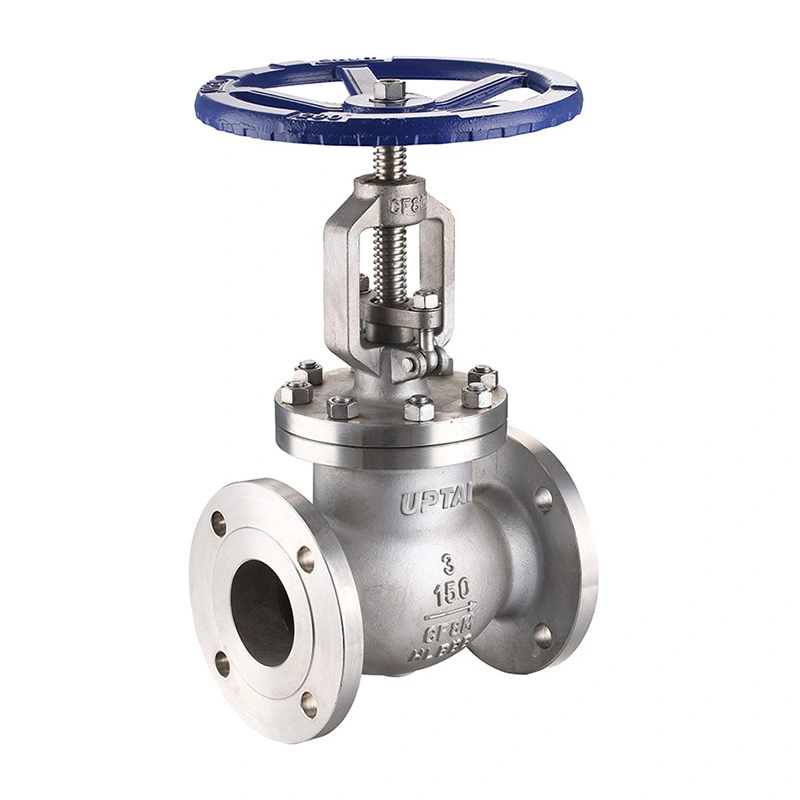

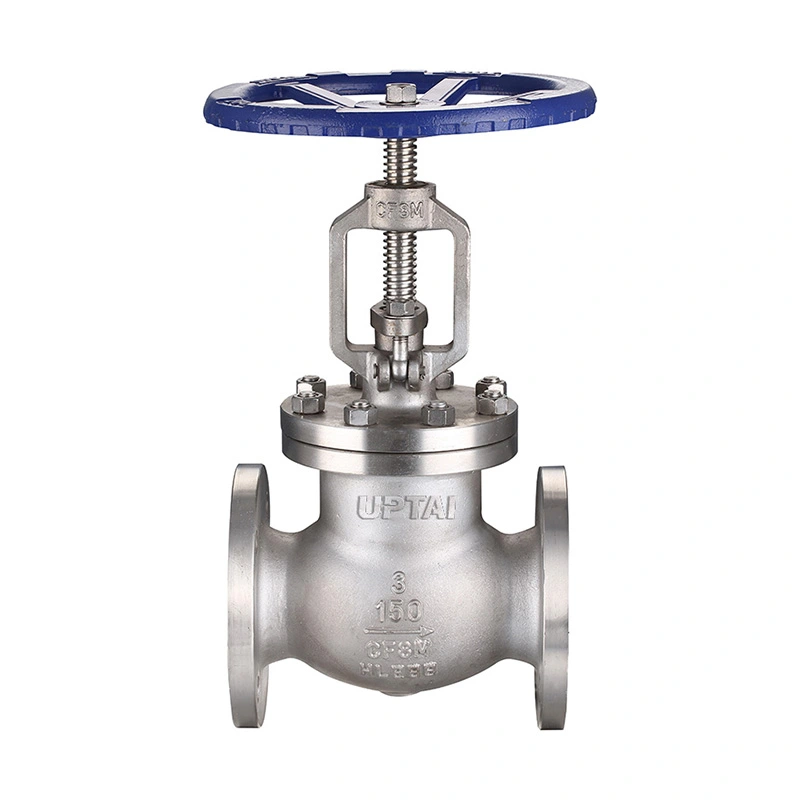

ANSI স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গ্লোব ভালভ

ANSI স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গ্লোব ভালভ হল একটি ক্লাস 150 শিল্প পাইপিংয়ের জন্য স্টেইনলেস স্টিলের গ্লোব ভালভ যেখানে প্রবাহ নিয়ন্ত্রণ এবং শাট-অফ প্রয়োজন। এর ডিস্কটি প্রবাহের ক্ষেত্র পরিবর্তন করার জন্য আসনের দিকে এবং দূরে সরে যায়, ভালভটিকে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে যার জন্য একটি সাধারণ বিচ্ছিন্ন ভালভের চেয়ে বেশি নিয়ন্ত্রিত প্রবাহ সমন্বয় প্রয়োজন।

Shangtai RF-সামঞ্জস্যপূর্ণ flanged প্রান্ত এবং handwheel অপারেশন সঙ্গে এই ভালভ সরবরাহ. উপলব্ধ কনফিগারেশনের মধ্যে রয়েছে CF8/CF8M বডি এবং ডিস্ক সামগ্রী, F304/F316 স্টেম এবং তালিকাভুক্ত আসনের বিকল্পগুলি। শিল্প পাইপিং এবং প্রক্রিয়া সরঞ্জামের জন্য ভালভটি 2" থেকে 18" পর্যন্ত আকারে পাওয়া যায়।

প্রধান মাত্রা

ভালভ ডিজাইন

ডিস্ক এবং আসন

ডিস্কটি ভালভ অক্ষ বরাবর ভ্রমণ করে এবং প্রবাহ বন্ধ করার জন্য আসনের বিপরীতে বন্ধ হয়ে যায়। ডিস্ক উত্থাপন করলে ফ্লো প্যাসেজ বাড়ে, যখন এটি কমিয়ে দিলে প্যাসেজ কমে যায় বা বন্ধ হয়। এই রৈখিক আন্দোলন ভালভকে থ্রটলিং এবং শাট-অফ পরিষেবা উভয়ের জন্য ব্যবহার করার অনুমতি দেয়।

স্টেইনলেস স্টীল উপকরণ

বডি এবং ডিস্ক ASTM A351 CF8 বা CF8M-তে পাওয়া যায়। স্টেম বিকল্পগুলির মধ্যে রয়েছে ASTM A182 F304 এবং F316। নির্দিষ্ট আসনের উপকরণগুলি হল স্টেলাইট 6 সহ ASTM A182 F304 এবং ASTM A351 CF8M৷ নির্বাচিত উপাদানগুলির সংমিশ্রণ প্রক্রিয়া মাঝারি এবং অপারেটিং তাপমাত্রার সাথে মেলে৷

হ্যান্ডহুইল অপারেশন

হ্যান্ডহুইল ডিস্ক অবস্থানের ম্যানুয়াল নিয়ন্ত্রণ প্রদান করে। ভালভ খোলা, বন্ধ বা প্রক্রিয়া প্রয়োজন অনুযায়ী একটি মধ্যবর্তী অবস্থানে সামঞ্জস্য করা যেতে পারে। যদি হ্যান্ডহুইলটি পরিচালনা করা কঠিন হয়ে পড়ে তবে ভালভটি জোর করা উচিত নয়।

ফ্ল্যাঞ্জযুক্ত সংযোগ

পাইপলাইন ফ্ল্যাঞ্জের সাথে সংযোগের জন্য ভালভটি আরএফ-সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জযুক্ত প্রান্ত ব্যবহার করে। নির্দিষ্ট সংযোগের মান হল ASME B16.5, যখন মুখোমুখি মাত্রা তালিকাভুক্ত ASME B16.10 প্রয়োজনীয়তা অনুসরণ করে।

Flanged ইনস্টলেশন পাইপ কাটা ছাড়া পাইপলাইন থেকে ভালভ অপসারণ করার অনুমতি দেয়। ইনস্টলেশনের আগে, ফ্ল্যাঞ্জের আকার, চাপ শ্রেণী, গ্যাসকেট, বোল্টিং এবং মুখোমুখি মাত্রা পরীক্ষা করুন। ভালভের উপর অত্যধিক যান্ত্রিক লোড স্থাপন এড়াতে পাইপলাইনটি সঠিকভাবে সারিবদ্ধ হওয়া উচিত।

চাপ এবং তাপমাত্রা

ভালভটি CL150 হিসাবে 285 PSI এর সর্বাধিক কাজের চাপ সহ নির্দিষ্ট করা হয়েছে। চাপ-তাপমাত্রার রেটিং উপাদান এবং অপারেটিং তাপমাত্রার সাথে পরিবর্তিত হয়, তাই ভালভ নির্বাচন করার সময় প্রকৃত পরিষেবা শর্ত বিবেচনা করা প্রয়োজন।

তালিকাভুক্ত তাপমাত্রা পরিসীমা হল -29°C থেকে +120°C। যখন ভালভ তাপমাত্রা সীমার কাছাকাছি ব্যবহার করা হয় তখন আসন এবং অন্যান্য সিলিং উপাদানগুলি বিশেষভাবে গুরুত্বপূর্ণ।

বাষ্প, গরম জল, তেল, গ্যাস এবং রাসায়নিক পরিষেবার জন্য, নির্বাচিত ভালভ কনফিগারেশনের বিরুদ্ধে মাঝারি তাপমাত্রা, চাপ এবং উপাদানের সামঞ্জস্যতা পরীক্ষা করা উচিত।

NACE পরিষেবা

স্পেসিফিকেশনে NACE MR0175 / ISO 15156 অন্তর্ভুক্ত রয়েছে। যেখানে ভালভটি টক-পরিষেবা অ্যাপ্লিকেশনের জন্য উদ্দিষ্ট, সেখানে উপাদানের গ্রেড এবং প্রযোজ্য NACE প্রয়োজনীয়তাগুলি প্রকৃত পরিষেবার শর্তগুলির সাথে মেলে।

এই ধরনের অ্যাপ্লিকেশনের জন্য, প্রকল্পের স্পেসিফিকেশন উপাদান অবস্থা, কঠোরতা, পরিদর্শন এবং সমর্থনকারী ডকুমেন্টেশনের জন্য প্রয়োজনীয়তাও সংজ্ঞায়িত করতে পারে।

অ্যাপ্লিকেশন

বাষ্প এবং ইউটিলিটি লাইন:সামঞ্জস্যপূর্ণ স্টিম, কনডেনসেট এবং ইউটিলিটি পাইপিং-এ প্রবাহ সামঞ্জস্য এবং শাট-অফের জন্য ব্যবহৃত হয়।

তেল এবং গ্যাস:প্রক্রিয়া এবং ইউটিলিটি লাইনে ব্যবহৃত হয় যেখানে ম্যানুয়াল প্রবাহ নিয়ন্ত্রণ বা বিচ্ছিন্নতা প্রয়োজন।

পেট্রোকেমিক্যাল সিস্টেম:সামঞ্জস্যপূর্ণ তেল, গ্যাস এবং প্রক্রিয়াজাত তরলগুলির জন্য উপযুক্ত যেখানে থ্রটলিং বা শাট-অফ প্রয়োজন।

জল চিকিত্সা:সামঞ্জস্যপূর্ণ জল এবং তরল মিডিয়া নিয়ন্ত্রণের জন্য প্রক্রিয়া এবং ইউটিলিটি পাইপিংয়ে ব্যবহৃত হয়।

বিদ্যুৎ উৎপাদন:নির্দিষ্ট চাপ এবং তাপমাত্রা সীমার মধ্যে নির্বাচিত অক্জিলিয়ারী এবং ইউটিলিটি পাইপিংয়ের জন্য প্রযোজ্য।

সাধারণ শিল্প পাইপিং:প্রক্রিয়া সরঞ্জাম, পাম্প সিস্টেম এবং ম্যানুয়াল প্রবাহ সমন্বয় প্রয়োজন অন্যান্য পাইপলাইন ব্যবহার করা হয়.

নির্বাচন এবং ইনস্টলেশন

ভালভ নির্বাচন পাইপের আকার, চাপ শ্রেণী, মাঝারি, অপারেটিং চাপ এবং তাপমাত্রা দিয়ে শুরু হয়। বডি, ডিস্ক, স্টেম এবং সিট উপকরণ তারপর সেবা শর্ত অনুযায়ী নির্বাচন করা হয়.

প্রতিস্থাপন অ্যাপ্লিকেশনের জন্য, অর্ডার দেওয়ার আগে বিদ্যমান ভালভের আকার, ফ্ল্যাঞ্জের মাত্রা, মুখোমুখি দৈর্ঘ্য এবং অপারেটিং বিন্যাস নতুন ভালভের সাথে তুলনা করা উচিত।

ইনস্টলেশনের সময়, ফ্ল্যাঞ্জের মুখগুলি পরিষ্কার রাখুন এবং নির্দিষ্ট গ্যাসকেট এবং বোল্টিং ব্যবহার করুন। ভালভ ইনস্টল করার পরে, হ্যান্ডহুইল অপারেশন পরীক্ষা করুন এবং নিশ্চিত করুন যে ডিস্কটি অস্বাভাবিক প্রতিরোধ ছাড়াই তার সম্পূর্ণ পরিসরে ভ্রমণ করতে পারে।

পরীক্ষা এবং পরিদর্শন

উপাদান পরিদর্শন

বডি এবং ট্রিম উপকরণগুলি নির্দিষ্ট গ্রেড এবং অর্ডার তথ্যের বিরুদ্ধে পরীক্ষা করা হয়। যখন প্রয়োজন হয় উপাদান রেকর্ড সরবরাহ করা যেতে পারে.

মাত্রিক পরিদর্শন

ফেস-টু-ফেস ডাইমেনশন, ফ্ল্যাঞ্জ ডাইমেনশন এবং অন্যান্য মূল মেশিনিং ডাইমেনশন প্রযোজ্য প্রোডাক্ট স্পেসিফিকেশনের বিপরীতে চেক করা হয়।

চাপ এবং আসন পরীক্ষা

শেল এবং আসন পরীক্ষা নির্দিষ্ট পরিদর্শন প্রয়োজনীয়তা অনুযায়ী বাহিত হয়. পরীক্ষার ফলাফল এবং গ্রহণযোগ্যতার মানদণ্ড অর্ডারের প্রয়োজনীয়তা অনুসারে নথিভুক্ত করা যেতে পারে।

চূড়ান্ত পরিদর্শন

চালানের আগে, ভালভটি শরীরের অবস্থা, ফ্ল্যাঞ্জ পৃষ্ঠতল, হ্যান্ডহুইল অপারেশন, সনাক্তকরণ চিহ্ন এবং সামগ্রিক সমাবেশের জন্য পরীক্ষা করা হয়।

প্যাকেজিং

ফ্ল্যাঞ্জের মুখ এবং অন্যান্য সংযোগ পৃষ্ঠগুলি প্যাক করার আগে সুরক্ষিত। পরিবহনের সময় প্রভাব এবং দূষণের ঝুঁকি কমাতে ভালভটি তার আকার এবং শিপিং পদ্ধতি অনুসারে প্যাক করা হয়।

রপ্তানি প্যাকেজিং ভালভ মাত্রা এবং পরিবহন প্রয়োজনীয়তা অনুযায়ী শক্ত কাগজ, প্রতিরক্ষামূলক উপকরণ এবং পাতলা পাতলা কাঠের কেস অন্তর্ভুক্ত করতে পারে। পণ্য চিহ্ন এবং শিপিং নথি অর্ডার অনুযায়ী প্রস্তুত করা যেতে পারে.

FAQ

প্রশ্ন 1: একটি ANSI স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গ্লোব ভালভ কীসের জন্য ব্যবহৃত হয়?

একটি ANSI স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গ্লোব ভালভ শিল্প পাইপিংয়ে সামঞ্জস্যপূর্ণ তরলগুলি নিয়ন্ত্রণ এবং বন্ধ করার জন্য ব্যবহৃত হয়। ডিস্ক-এবং-সিট ডিজাইন অপারেশন চলাকালীন প্রবাহের উত্তরণকে সামঞ্জস্য করার অনুমতি দেয়, যেখানে প্রবাহ নিয়ন্ত্রণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

প্রশ্ন 2: একটি গ্লোব ভালভ এবং একটি গেট ভালভ মধ্যে পার্থক্য কি?

একটি গ্লোব ভালভ একটি ডিস্ক ব্যবহার করে যা আসনের দিকে চলে যায় এবং সাধারণত থ্রটলিং এবং প্রবাহ সমন্বয়ের জন্য ব্যবহৃত হয়। একটি গেট ভালভ গেটটিকে প্রবাহ পথ থেকে দূরে সরিয়ে দেয় এবং সাধারণত ক্রমাগত থ্রটলিং না করে বিচ্ছিন্নতার জন্য ব্যবহৃত হয়।

প্রশ্ন 3: কেন এই ভালভের উপর ফ্ল্যাঞ্জযুক্ত প্রান্ত ব্যবহার করা হয়?

ফ্ল্যাঞ্জড প্রান্তগুলি পাইপলাইনের সাথে একটি বোল্টযুক্ত সংযোগ প্রদান করে এবং পাইপ না কেটে রক্ষণাবেক্ষণের জন্য ভালভটিকে সরানোর অনুমতি দেয়। এগুলি সাধারণত শিল্প পাইপিং সিস্টেমে ব্যবহৃত হয় যেখানে প্রমিত ফ্ল্যাঞ্জের মাত্রা প্রয়োজন।

প্রশ্ন 4: কি উপকরণ পাওয়া যায়?

তালিকাভুক্ত কনফিগারেশনে বডি এবং ডিস্কের জন্য CF8/CF8M, স্টেমের জন্য F304/F316, এবং নির্দিষ্ট আসন উপাদানের বিকল্পগুলি অন্তর্ভুক্ত রয়েছে। অন্যান্য উপকরণ অপারেটিং মাঝারি এবং তাপমাত্রা অনুযায়ী বিবেচনা করা যেতে পারে.

প্রশ্ন 5: ভালভ কি বাষ্পের জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ, যদি চাপ, তাপমাত্রা এবং উপাদান কনফিগারেশন নির্দিষ্ট অপারেটিং সীমার মধ্যে থাকে। সীট এবং সিল করার উপকরণগুলি প্রকৃত বাষ্পের অবস্থার জন্য পরীক্ষা করা উচিত।

প্রশ্ন 6: সঠিক ভালভ নির্বাচন করার জন্য কোন তথ্য প্রয়োজন?

গুরুত্বপূর্ণ তথ্যের মধ্যে রয়েছে পাইপের আকার, চাপের শ্রেণী, ফ্ল্যাঞ্জের মান, মাঝারি, অপারেটিং চাপ, তাপমাত্রা, উপাদানের প্রয়োজনীয়তা এবং যেকোন NACE বা প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা।

প্রশ্ন 7: ভালভ কিভাবে বজায় রাখা উচিত?

নিয়মিত রক্ষণাবেক্ষণের সময় হ্যান্ডহুইল, স্টেম, প্যাকিং এলাকা, ফ্ল্যাঞ্জ সংযোগ এবং সিল করার অবস্থা পরীক্ষা করুন। যদি ফুটো বা অস্বাভাবিক অপারেটিং প্রতিরোধ ঘটে, তাহলে পরিদর্শনের আগে পাইপলাইনটিকে বিচ্ছিন্ন করুন এবং চাপ দিন।
