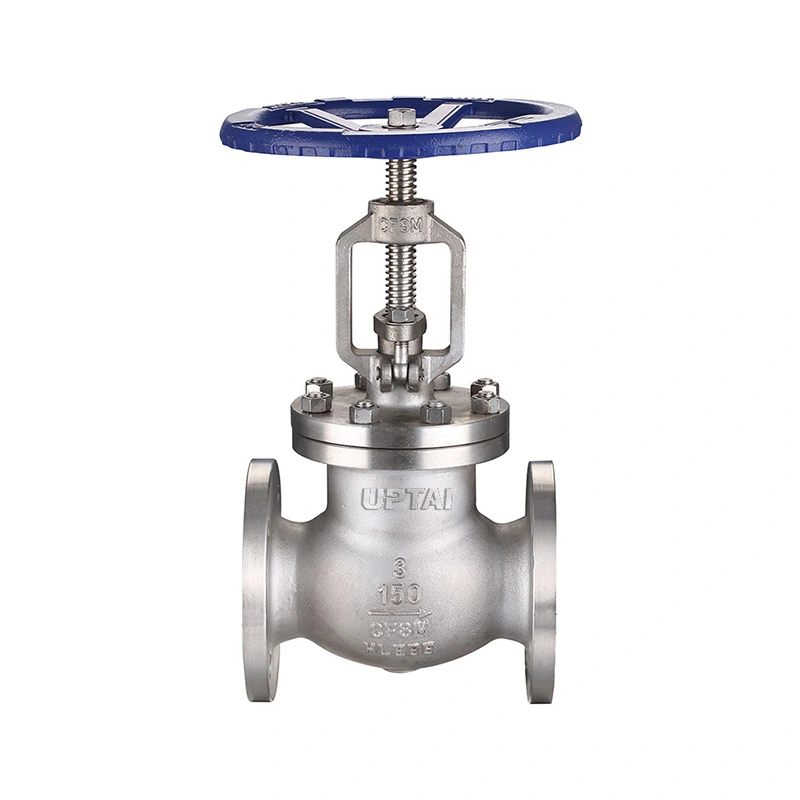

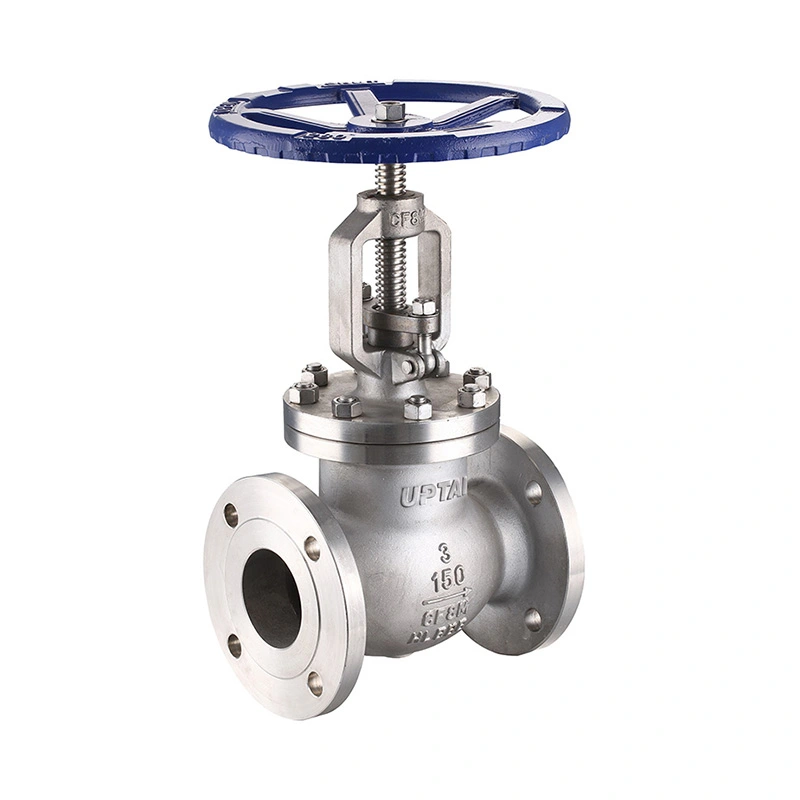

ক্লাস 150 নকল স্টেইনলেস স্টীল ফ্ল্যাঞ্জড গ্লোব ভালভ

ক্লাস 150 নকল স্টেইনলেস স্টীল ফ্ল্যাঞ্জড গ্লোব ভালভ হল শিল্প পাইপিং এবং প্রক্রিয়া সরঞ্জামগুলির জন্য একটি নকল স্টেইনলেস স্টীল গ্লোব ভালভ। এটি শাট-অফ এবং প্রবাহ নিয়ন্ত্রণের জন্য একটি লিনিয়ার-মুভিং ডিস্ক ব্যবহার করে, আরএফ-সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জড প্রান্ত এবং হ্যান্ডহুইল অপারেশন সহ। F304 এবং F316 উপাদান বিকল্পগুলির সাথে ভালভটি 1/2" থেকে 2" আকারে পাওয়া যায়।

নকল বডি, ডিস্ক, স্টেম এবং সিট উপকরণগুলি কাজের মাধ্যম, চাপ এবং তাপমাত্রা অনুযায়ী নির্বাচন করা যেতে পারে। ভালভ স্পেসিফিকেশনে প্রযোজ্য পরিষেবার শর্তগুলির জন্য NACE MR0175 / ISO 15156 প্রয়োজনীয়তাও অন্তর্ভুক্ত রয়েছে।

প্রধান মাত্রা

নির্মাণ এবং সেবা শর্তাবলী

ভালভ বডি ASTM A182 F304 বা F316 নকল স্টেইনলেস স্টিল থেকে তৈরি। ডিস্কটি ভালভ অক্ষ বরাবর চলে এবং আসনের বিপরীতে বন্ধ হয়ে যায়। হ্যান্ডহুইল বাঁকানো ডিস্কের অবস্থান পরিবর্তন করে, ভালভকে শাট-অফ বা নিয়ন্ত্রিত প্রবাহ সমন্বয়ের জন্য ব্যবহার করার অনুমতি দেয়।

ডিস্কটি ASTM A182 F304 বা ASTM A182 F316-এ একটি STL#6 বিকল্প সহ স্পেসিফিকেশনে তালিকাভুক্ত রয়েছে। স্টেম এবং আসন F304 বা F316 এ উপলব্ধ। উপাদান নির্বাচন প্রক্রিয়া তরল, ঘনত্ব, অপারেটিং তাপমাত্রা এবং জারা অবস্থার বিবেচনা করা উচিত।

ভালভ 285 PSI এর তালিকাভুক্ত সর্বাধিক কাজের চাপ সহ CL150 রেট করা হয়েছে। নির্দিষ্ট তাপমাত্রা পরিসীমা হল -29℃ + 425℃। অপারেটিং তাপমাত্রায় প্রযোজ্য চাপ-তাপমাত্রার রেটিং এর বিপরীতে প্রকৃত অনুমোদিত চাপ পরীক্ষা করা উচিত।

Flanged সংযোগ এবং অ্যাপ্লিকেশন

ক্লাস 150 নকল স্টেইনলেস স্টীল ফ্ল্যাঞ্জড গ্লোব ভালভ সংযোগ স্ট্যান্ডার্ডের জন্য নির্দিষ্ট করা ASME B16.5 এর সাথে RF- সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জড প্রান্ত ব্যবহার করে। ফ্ল্যাঞ্জযুক্ত সংযোগটি ভালভটিকে একটি মিলে যাওয়া পাইপলাইনের ফ্ল্যাঞ্জে বোল্ট করার অনুমতি দেয় এবং পরিদর্শন বা রক্ষণাবেক্ষণের প্রয়োজন হলে সরানো হয়।

ইনস্টলেশনের আগে, ফ্ল্যাঞ্জের আকার, চাপ শ্রেণী, গ্যাসকেট, বোল্টিং এবং মুখোমুখি মাত্রা পরীক্ষা করুন। ভালভ সংযোগে অত্যধিক যান্ত্রিক লোড এড়াতে পাইপলাইনটি সঠিকভাবে সারিবদ্ধ করা উচিত।

ভালভটি তেল এবং গ্যাস, পেট্রোকেমিক্যাল, রাসায়নিক প্রক্রিয়াকরণ, শিল্প উপযোগিতা এবং অন্যান্য পাইপিং সিস্টেমে ব্যবহার করা যেতে পারে যেখানে স্টেইনলেস স্টীল নির্মাণ এবং ম্যানুয়াল প্রবাহ নিয়ন্ত্রণ প্রয়োজন। উপযুক্ত মিডিয়ার মধ্যে জল, বাষ্প, বায়ু, তেল এবং নির্দিষ্ট চাপ, তাপমাত্রা এবং উপাদান সীমার মধ্যে সামঞ্জস্যপূর্ণ প্রক্রিয়া তরল অন্তর্ভুক্ত থাকতে পারে।

অভ্যন্তরীণ প্রবাহ পথের কারণে গ্লোব ভালভের সাধারণত স্ট্রেইট-থ্রু আইসোলেশন ভালভের চেয়ে বেশি চাপ কমে যায়। যেখানে ভালভটি ক্রমাগত প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা হবে, প্রয়োজনীয় প্রবাহ হার, চাপ ড্রপ এবং অপারেটিং ফ্রিকোয়েন্সি সাইজিংয়ের সময় বিবেচনা করা উচিত।

নির্বাচন, পরীক্ষা এবং FAQ

অর্ডার করার সময়, ভালভের আকার, চাপের শ্রেণী, ফ্ল্যাঞ্জের মান, মাঝারি, অপারেটিং চাপ, তাপমাত্রা, শরীর এবং ছাঁটা উপকরণ, পরিমাণ এবং কোনো বিশেষ পরিদর্শন বা ডকুমেন্টেশন প্রয়োজনীয়তা প্রদান করুন। প্রতিস্থাপন অ্যাপ্লিকেশনের জন্য, বিদ্যমান ভালভ অঙ্কন, নেমপ্লেট তথ্য বা মুখোমুখি মাত্রা কনফিগারেশন নিশ্চিতকরণের জন্য ব্যবহার করা যেতে পারে।

স্পেসিফিকেশন ডিজাইন এবং ম্যানুফ্যাকচারিংয়ের জন্য API 602, মুখোমুখি মাত্রার জন্য ASME B16.10, চাপ-তাপমাত্রার রেটিংগুলির জন্য ASME B16.34 এবং পরীক্ষা ও পরিদর্শনের জন্য API 598 তালিকাভুক্ত করে। পরিদর্শনে প্রযোজ্য প্রয়োজনীয়তা অনুসারে উপাদান যাচাইকরণ, মাত্রিক চেক, শেল পরীক্ষা, আসন ফুটো পরীক্ষা এবং চূড়ান্ত অপারেটিং পরিদর্শন অন্তর্ভুক্ত থাকতে পারে।

Shangtai ওয়েনঝো, ঝেজিয়াং, চীনে শিল্প ভালভ তৈরি করে। অর্ডারের প্রয়োজনীয়তা অনুযায়ী পণ্যের ডকুমেন্টেশন উপলব্ধ সহ উত্পাদন মেশিনিং, সমাবেশ, পরীক্ষা এবং পরিদর্শন কভার করে।

1. একটি নকল স্টেইনলেস স্টীল গ্লোব ভালভ কি জন্য ব্যবহার করা হয়?

একটি নকল স্টেইনলেস স্টীল গ্লোব ভালভ ম্যানুয়াল শাট-অফ এবং প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। ডিস্কের রৈখিক আন্দোলন প্রয়োজনীয় প্রবাহের অবস্থা অনুযায়ী খোলার সামঞ্জস্য করতে দেয়।

2. একটি গ্লোব ভালভ এবং একটি গেট ভালভ মধ্যে পার্থক্য কি?

একটি গ্লোব ভালভ একটি ডিস্ক ব্যবহার করে যা সীটের দিকে চলে যায় এবং শাট-অফ এবং প্রবাহ নিয়ন্ত্রণ উভয়ের জন্য উপযুক্ত। একটি গেট ভালভ একটি গেট ব্যবহার করে যা উল্লম্বভাবে চলে এবং সাধারণত সম্পূর্ণ খোলা বা সম্পূর্ণরূপে বন্ধ থাকা অবস্থায় বিচ্ছিন্নতা পরিষেবার জন্য ব্যবহৃত হয়।

3. F304 এবং F316 উপকরণ নির্বাচন করা যেতে পারে?

হ্যাঁ। স্পেসিফিকেশনে বডি, স্টেম এবং সিটের জন্য ASTM A182 F304 এবং F316 বিকল্পের তালিকা রয়েছে। উপযুক্ত উপাদান মাঝারি, তাপমাত্রা এবং জারা অবস্থা অনুযায়ী নির্বাচন করা উচিত।

4. ভালভ নির্বাচনের জন্য কি তথ্য প্রয়োজন?

মূল তথ্যের মধ্যে রয়েছে ভালভের আকার, চাপের শ্রেণী, ফ্ল্যাঞ্জের মান, মাঝারি, অপারেটিং চাপ, তাপমাত্রা, উপাদানের প্রয়োজনীয়তা এবং যেকোনো NACE বা পরিদর্শনের প্রয়োজনীয়তা। বিদ্যমান অঙ্কন এছাড়াও প্রতিস্থাপন ভালভ নিশ্চিতকরণ জন্য প্রদান করা যেতে পারে.

5. অন্যান্য উপকরণ সরবরাহ করা যেতে পারে?

হ্যাঁ। অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. প্রয়োজনীয় উপাদান সংমিশ্রণ পরিষেবার মাধ্যম, অপারেটিং শর্ত এবং প্রযোজ্য প্রকল্পের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।

6. ফ্ল্যাঞ্জযুক্ত সংযোগের কাজ কী?

ফ্ল্যাঞ্জযুক্ত সংযোগটি ভালভকে পাইপলাইনের ফ্ল্যাঞ্জের সাথে মেলাতে বোল্ট করার অনুমতি দেয়। এটি পাইপ না কেটে পরিদর্শন বা রক্ষণাবেক্ষণের জন্য পাইপলাইন থেকে ভালভকে সরানোর অনুমতি দেয়।

7. একটি ক্লাস 150 নকল স্টেইনলেস স্টীল ফ্ল্যাঞ্জড গ্লোব ভালভ কি?

এটি একটি নকল স্টেইনলেস স্টিল ভালভ বডিকে ক্লাস 150 ফ্ল্যাঞ্জড প্রান্ত এবং একটি গ্লোব-ভালভ ডিস্ক মেকানিজমের সাথে একত্রিত করে। এটি নির্দিষ্ট চাপ, তাপমাত্রা এবং উপাদান সীমার মধ্যে সামঞ্জস্যপূর্ণ শিল্প তরল জন্য উদ্দেশ্যে করা হয়.
