গেট ভালভ

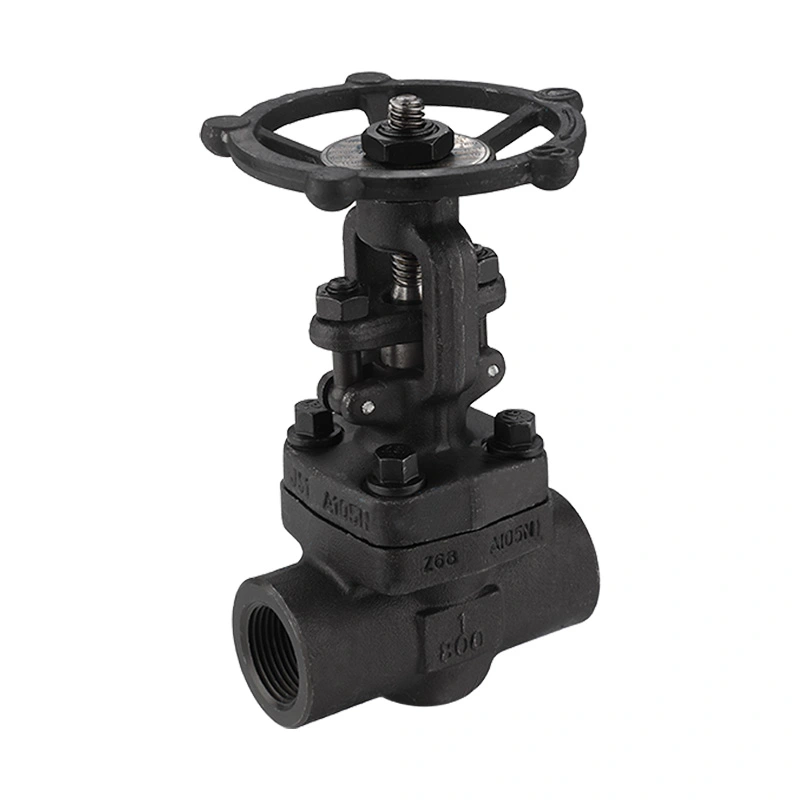

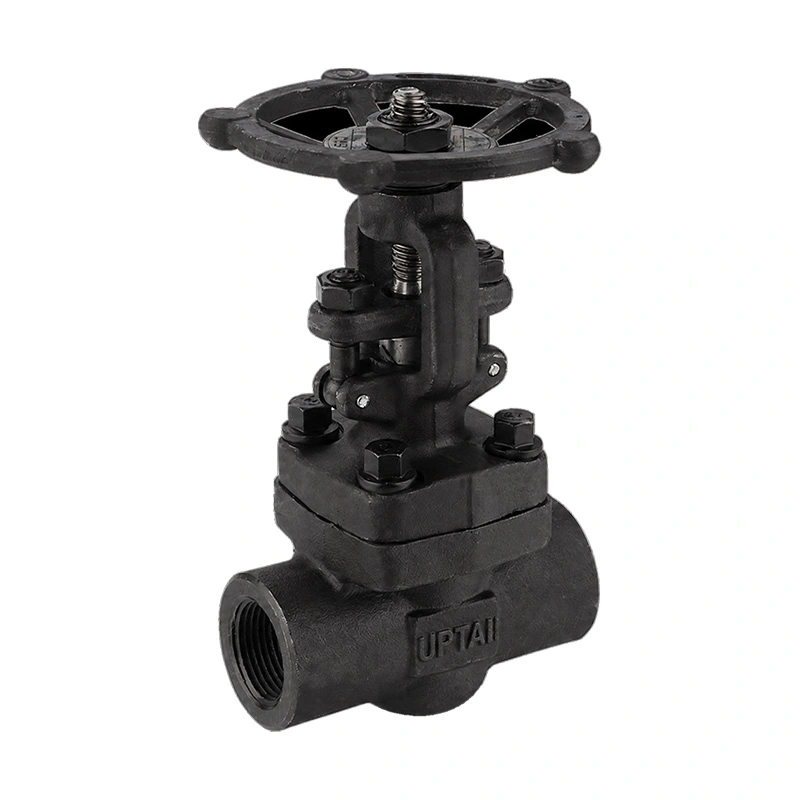

নকল কার্বন ইস্পাত গেট ভালভ 800LB
আমাদের নকল কার্বন ইস্পাত গেট ভালভ 800LB উচ্চ-চাপের পাইপলাইনের জন্য API 602 মানগুলিতে প্রকৌশলী। একটি শক্তিশালী নকল A105 বডি, OS&Y ডিজাইন এবং নির্ভরযোগ্য দ্বি-দিকনির্দেশক শাটঅফ সহ, এটি শিল্প ব্যবস্থার চাহিদার জন্য ব্যতিক্রমী স্থায়িত্ব এবং প্রবাহ নিয়ন্ত্রণ সরবরাহ করে।
নকল কার্বন ইস্পাত গেট ভালভ 800LB ছোট-বোরের শিল্প পাইপিংয়ের জন্য একটি নকল গেট ভালভ। এটি একটি ASTM A105N বডি, OS&Y স্টেম বিন্যাস, বোল্টেড বনেট এবং হ্যান্ডহুইল অপারেশন ব্যবহার করে। NPT, BSP, এবং সকেট-ওয়েল্ড সংযোগ বিভিন্ন পাইপিং কনফিগারেশনের জন্য উপলব্ধ।
Shangtai ওয়েনঝো, ঝেজিয়াং, চীনে শিল্প ভালভ তৈরি করে। উত্পাদন প্রক্রিয়ার মধ্যে রয়েছে মেশিনিং, সমাবেশ, চাপ পরীক্ষা, পরিদর্শন, চিহ্নিতকরণ এবং প্যাকেজিং। ভালভ স্পেসিফিকেশন প্রয়োজনীয় আকার, সংযোগ, মাঝারি, চাপ, তাপমাত্রা, এবং উপাদান প্রয়োজনীয়তা থেকে নিশ্চিত করা যেতে পারে.
প্রধান মাত্রা
| আকার | 1/4" - 2" |
| প্রেসার ক্লাস | CL800 |
| নকশা এবং উত্পাদন মান | API 602 |
| ফেস-টু-ফেস ডাইমেনশন স্ট্যান্ডার্ড | ASME B16.10 |
| সংযোগ শেষ করুন | NPT/BSP/SW |
| পরীক্ষা এবং পরিদর্শন | API598 |
| সংযোগ মান | ASME B1.20.1 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| NACE মান | NACE MR0175 / ISO 15156 |
| ভালভ অপারেটর | হ্যান্ডহুইল |
| সর্বোচ্চ কাজের চাপ | 1975 পিএসআই |
| তাপমাত্রা পরিসীমা | -29ºc + 425ºc |
| শরীরের উপাদান | ASTM A105N |
| ডিস্ক উপাদান | ASTM A-276 Gr. 420+STL#6/ ASTM A-276 Gr. 420 |
| স্টেম উপাদান | ASTM A182 F6a |
| আসন উপাদান | ASTM A-276 Gr. 410 |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |
ভালভ নির্মাণ
ভালভ বডি ASTM A105N নকল কার্বন ইস্পাত থেকে তৈরি। বনেটটি শরীরের সাথে বোল্ট করা হয়, লাইনটি বিচ্ছিন্ন এবং হতাশাগ্রস্ত হওয়ার পরে অভ্যন্তরীণ অংশগুলিতে অ্যাক্সেসের অনুমতি দেয়।
OS&Y স্টেম
বাইরের স্ক্রু এবং জোয়াল নকশা ভালভ বডির বাইরে স্টেম রাখে। অপারেশন চলাকালীন স্টেম নড়াচড়া দেখা যায়, যা ভালভের অবস্থানের একটি সহজ চাক্ষুষ ইঙ্গিতও প্রদান করে।
কঠিন কীলক
কীলকটি প্রবাহের পথ বন্ধ করতে উল্লম্বভাবে সরে যায়। গেট ভালভটি আইসোলেশন পরিষেবার উদ্দেশ্যে এবং সাধারণত সম্পূর্ণ খোলা বা সম্পূর্ণরূপে বন্ধ অবস্থায় পরিচালিত হয়।
স্টেম এবং আসন উপকরণ
তালিকাভুক্ত স্টেম উপাদান হল ASTM A182 F6a। ডিস্কটি ASTM A-276 Gr-এ পাওয়া যায়। একটি ঐচ্ছিক স্টেলাইট 6 হার্ড-ফেসিং কনফিগারেশন সহ 420, যখন তালিকাভুক্ত আসন উপাদান হল ASTM A-276 Gr। 410।
চাপ এবং তাপমাত্রা
ভালভ 1975 PSI এর তালিকাভুক্ত সর্বাধিক কাজের চাপ সহ CL800 রেট করা হয়েছে। প্রযোজ্য কাজের চাপ তাপমাত্রা, উপাদান, আকার এবং প্রাসঙ্গিক চাপ-তাপমাত্রার রেটিং এর উপর নির্ভর করে। শুধুমাত্র চাপ শ্রেণীর পরিবর্তে প্রকৃত অপারেটিং অবস্থা ব্যবহার করে ভালভ নির্বাচন করা উচিত।
তালিকাভুক্ত তাপমাত্রা পরিসীমা -29ºc + 425ºc। যখন ভালভ উচ্চ তাপমাত্রায় ব্যবহার করা হয় তখন আসন, স্টেম, প্যাকিং এবং অন্যান্য অভ্যন্তরীণ উপকরণ সামঞ্জস্যের জন্য পরীক্ষা করা উচিত।
সংযোগের বিকল্পগুলি শেষ করুন৷
ভালভ NPT, BSP, বা সকেট-ওয়েল্ড প্রান্ত দিয়ে সরবরাহ করা যেতে পারে। সংযোগটি পাইপলাইন স্পেসিফিকেশন এবং ইনস্টলেশন পদ্ধতির সাথে মেলে।
এনপিটি
NPT থ্রেডেড প্রান্তগুলি তালিকাভুক্ত ASME B1.20.1 সংযোগ মান অনুযায়ী নির্দিষ্ট করা হয়েছে৷ ইনস্টলেশনের আগে থ্রেডের আকার এবং মিলনের উপাদানগুলি পরীক্ষা করা উচিত।
বিএসপি
সামঞ্জস্যপূর্ণ BSP থ্রেড ব্যবহার করে পাইপিং সিস্টেমের জন্য BSP প্রান্তগুলি উপলব্ধ। অর্ডার করার সময় প্রয়োজনীয় থ্রেড কনফিগারেশন নিশ্চিত করা উচিত।
সকেট ঢালাই
সকেট-ওয়েল্ড প্রান্তগুলি ছোট-বোর পাইপিংয়ের জন্য উপযুক্ত যেখানে একটি ঢালাই সংযোগ প্রয়োজন। ঢালাই পদ্ধতি প্রযোজ্য পাইপ স্পেসিফিকেশন অনুসরণ করা উচিত.
NACE প্রয়োজনীয়তা
স্পেসিফিকেশন NACE MR0175 / ISO 15156 তালিকাভুক্ত করে। টক-পরিষেবা অ্যাপ্লিকেশনের জন্য, ভালভের উপকরণ এবং উত্পাদন প্রয়োজনীয়তাগুলি প্রকৃত পরিষেবা শর্ত এবং প্রকল্পের স্পেসিফিকেশনের বিপরীতে পর্যালোচনা করা উচিত।
যেখানে NACE সম্মতি প্রয়োজন সেখানে প্রয়োজনীয় উপাদানের গ্রেড, কঠোরতা সীমা, পরিদর্শনের প্রয়োজনীয়তা এবং ডকুমেন্টেশন উৎপাদনের আগে নিশ্চিত করা উচিত।
সাধারণ অ্যাপ্লিকেশন
তেল এবং গ্যাস:আপস্ট্রিম, ডাউনস্ট্রিম এবং প্রক্রিয়া পাইপিংয়ের ছোট-বোর বিচ্ছিন্নতা পয়েন্ট।
পরিশোধন এবং পেট্রোকেমিক্যাল:প্রক্রিয়া লাইন, ইউটিলিটি পাইপিং, এবং সরঞ্জাম সংযোগ ম্যানুয়াল বিচ্ছিন্নতা প্রয়োজন।
বিদ্যুৎ উৎপাদন:নির্দিষ্ট চাপ এবং তাপমাত্রা সীমার মধ্যে নির্বাচিত বাষ্প, বয়লার, এবং ইউটিলিটি লাইন।
শিল্প সরঞ্জাম:থ্রেডেড বা সকেট-ওয়েল্ড সংযোগ ব্যবহার করে কমপ্যাক্ট পাইপিং অ্যাসেম্বলি এবং প্রক্রিয়া সরঞ্জাম।
নির্বাচন পয়েন্ট
অর্ডার করার আগে ভালভের আকার, সংযোগের ধরন, অপারেটিং চাপ, তাপমাত্রা, মাঝারি এবং উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন। টক-পরিষেবা অ্যাপ্লিকেশনের জন্য, প্রযোজ্য NACE স্পেসিফিকেশন প্রদান করুন। থ্রেডেড সংযোগের জন্য, থ্রেডের ধরন এবং আকার নিশ্চিত করুন। সকেট-ওয়েল্ড সংযোগের জন্য, পাইপের মাত্রা এবং ঢালাই প্রয়োজনীয়তা নিশ্চিত করুন।
ভালভ বিচ্ছিন্ন করার উদ্দেশ্যে করা হয়। যদি অ্যাপ্লিকেশনটির ক্রমাগত প্রবাহ নিয়ন্ত্রণের প্রয়োজন হয়, নির্বাচন করার আগে অপারেটিং পদ্ধতি এবং ভালভের ধরন পর্যালোচনা করা উচিত।
ইনস্টলেশন এবং রক্ষণাবেক্ষণ
ইনস্টলেশনের আগে ভালভ এবং সংযোগ শেষ পরিদর্শন করুন। অভ্যন্তরীণ পৃষ্ঠগুলি পরিষ্কার রাখুন এবং ভালভ ইনস্টল করার জন্য প্রস্তুত হলেই প্রতিরক্ষামূলক কভারগুলি সরান৷
থ্রেডযুক্ত সংযোগগুলিকে অত্যধিক আঁটসাঁট না করে নির্দিষ্ট সিলিং পদ্ধতি ব্যবহার করে একত্রিত করা উচিত। সকেট-ওয়েল্ড সংস্করণের জন্য, ঢালাই পদ্ধতিতে তাপ ইনপুট নিয়ন্ত্রণ করা উচিত এবং প্রযোজ্য পাইপিং প্রয়োজনীয়তাগুলি অনুসরণ করা উচিত।
ইনস্টলেশনের পরে, হ্যান্ডহুইলটি পরিচালনা করুন এবং সম্পূর্ণ খোলার এবং বন্ধের ভ্রমণটি পরীক্ষা করুন। রক্ষণাবেক্ষণের আগে, পাইপলাইনটিকে বিচ্ছিন্ন করুন এবং চাপ দিন। পরিদর্শনের মধ্যে স্টেম, প্যাকিং এরিয়া, বনেট সংযোগ, হ্যান্ডহুইল এবং সিলিং পৃষ্ঠগুলি অন্তর্ভুক্ত করা উচিত।
পরীক্ষা এবং ডকুমেন্টেশন
ভালভটি API 602 অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে, API 598 পরীক্ষা এবং পরিদর্শনের জন্য নির্দিষ্ট করা হয়েছে। পরিদর্শনের মধ্যে উপাদান পরীক্ষা, মাত্রিক পরিদর্শন, শেল পরীক্ষা, আসন ফুটো পরীক্ষা, অপারেটিং চেক এবং চূড়ান্ত পরিদর্শন অন্তর্ভুক্ত থাকতে পারে।
উপাদান তথ্য, মাত্রিক তথ্য, অঙ্কন, পরিদর্শন রেকর্ড, এবং পরীক্ষার ডকুমেন্টেশন অর্ডার প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে.
FAQ
প্রশ্ন 1: একটি নকল কার্বন ইস্পাত গেট ভালভ 800LB কি?
একটি নকল কার্বন ইস্পাত গেট ভালভ 800LB হল একটি নকল গেট ভালভ উচ্চ-চাপের ছোট-বোর পাইপিংয়ের জন্য। এটি একটি নকল কার্বন ইস্পাত বডি এবং পাইপলাইন বিচ্ছিন্নতার জন্য একটি গেট-টাইপ ক্লোজার উপাদান ব্যবহার করে। তালিকাভুক্ত কনফিগারেশনের মধ্যে রয়েছে OS&Y অপারেশন, একটি বোল্টেড বনেট, হ্যান্ডহুইল অপারেশন, এবং NPT, BSP, বা সকেট-ওয়েল্ড সংযোগ।
প্রশ্ন 2: একটি OS&Y এবং একটি গোপন স্টেম ডিজাইনের মধ্যে পার্থক্য কী?
একটি OS&Y ডিজাইনে, স্টেমটি ভালভ বডির বাইরে অবস্থান করে এবং অপারেশনের সময় দৃশ্যমানভাবে নড়াচড়া করে। একটি গোপন স্টেম নকশা ভালভ শরীরের ভিতরে স্টেম আন্দোলন রাখে। OS&Y বিন্যাস আনুমানিক ভালভ অবস্থানকে দৃশ্যত সনাক্ত করা সহজ করে তোলে।
প্রশ্ন 3: কখন একটি সকেট-ওয়েল্ড সংযোগ নির্বাচন করা উচিত?
সকেট-ওয়েল্ড প্রান্তগুলি ছোট-বোর পাইপিং সিস্টেমের জন্য বিবেচনা করা যেতে পারে যেখানে একটি ঢালাই সংযোগ প্রয়োজন। পাইপের আকার, প্রাচীরের বেধ, ঢালাই পদ্ধতি এবং প্রকল্পের পাইপিং মান নির্বাচন করার আগে নিশ্চিত করা উচিত।
প্রশ্ন 4: ভালভের কি নিয়মিত তৈলাক্তকরণ প্রয়োজন?
তৈলাক্তকরণ প্রয়োজনীয়তা ভালভ ডিজাইন এবং অপারেটিং অবস্থার উপর নির্ভর করে। স্টেম এবং অপারেটিং উপাদানগুলি প্রস্তুতকারকের রক্ষণাবেক্ষণের নির্দেশাবলী অনুসারে রক্ষণাবেক্ষণ করা উচিত এবং অনুপযুক্ত লুব্রিকেন্টগুলি সিল করার উপাদানগুলিতে প্রয়োগ করা উচিত নয়।
প্রশ্ন 5: স্টেমের চারপাশে বাহ্যিক ফুটো কী হতে পারে?
স্টেম-এরিয়া ফুটো প্যাকিং অবস্থা, স্টেম পৃষ্ঠের অবস্থা, অনুপযুক্ত সমন্বয়, বা উপাদান পরিধানের সাথে সম্পর্কিত হতে পারে। প্যাকিং এরিয়া পরিদর্শন বা পরিচর্যা করার আগে ভালভটিকে বিচ্ছিন্ন এবং চাপমুক্ত করা উচিত।
প্রশ্ন 6: এই ভালভ অন্যান্য উপকরণ সঙ্গে কাস্টমাইজ করা যাবে?
অন্যান্য উপাদান কনফিগারেশন অনুরোধের ভিত্তিতে উপলব্ধ. প্রয়োজনীয় বডি, ডিস্ক, স্টেম, সিট এবং অন্যান্য উপকরণ মাঝারি, চাপ, তাপমাত্রা, জারা অবস্থা এবং প্রযোজ্য মান অনুযায়ী নির্দিষ্ট করা উচিত।
প্রশ্ন 7: একটি উদ্ধৃতি জন্য কি তথ্য প্রদান করা উচিত?
অনুগ্রহ করে ভালভের আকার, সংযোগের ধরন, মাঝারি, অপারেটিং চাপ, তাপমাত্রা, পরিমাণ, উপাদানের প্রয়োজনীয়তা, প্রযোজ্য হলে NACE প্রয়োজনীয়তা এবং যেকোন প্রযোজ্য অঙ্কন বা প্রকল্পের বৈশিষ্ট্যগুলি প্রদান করুন।
