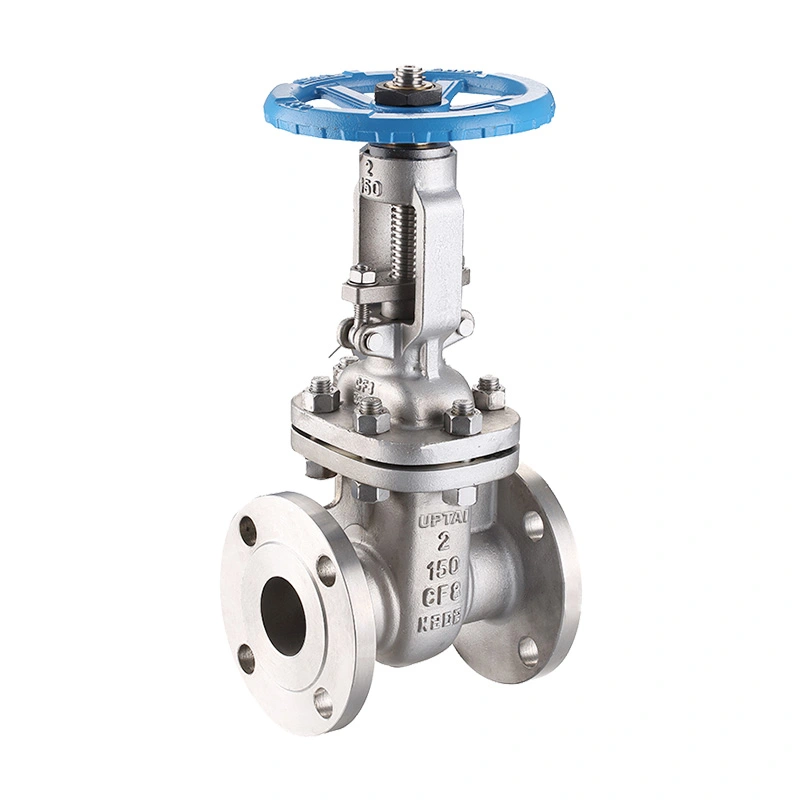

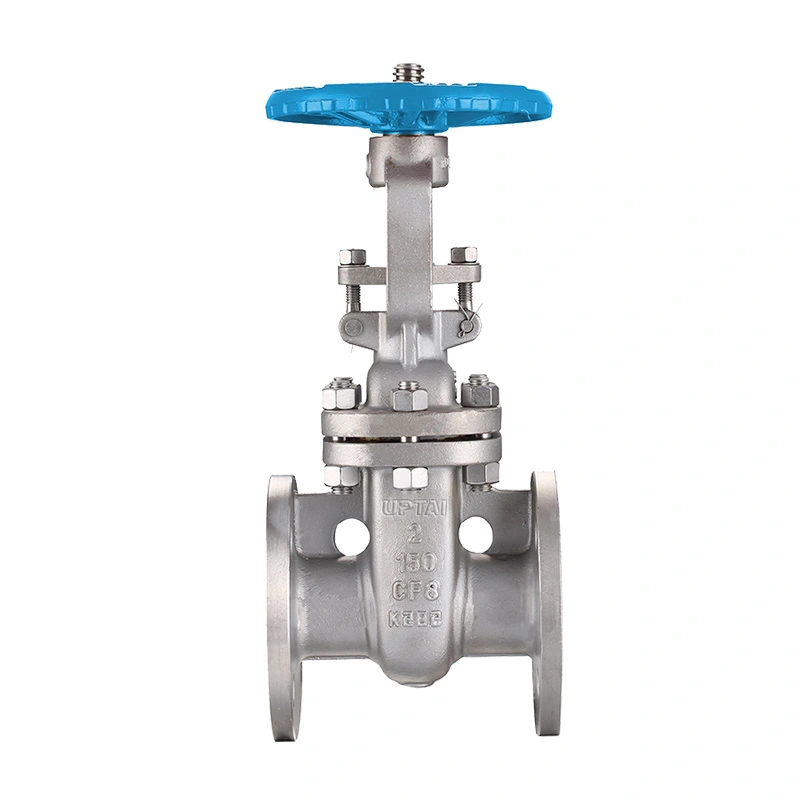

ANSI 150LB স্টেইনলেস স্টীল গেট ভালভ

ANSI 150LB স্টেইনলেস স্টীল গেট ভালভ পাইপলাইন বিচ্ছিন্নতার জন্য কনফিগার করা হয়েছে যেখানে একটি ফুল-বোর প্রবাহ পথ এবং একটি স্টেইনলেস স্টীল ভালভ বডি প্রয়োজন। প্যাসেজটি খুলতে বা বন্ধ করার জন্য গেটটি উল্লম্বভাবে সরে যায়, এই ভালভটিকে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেগুলির জন্য ক্রমাগত থ্রটলিং না করে সাধারণত সম্পূর্ণ খোলা বা সম্পূর্ণরূপে বন্ধ পরিষেবার প্রয়োজন হয়। তালিকাভুক্ত কনফিগারেশন NPS 2" থেকে 48" কভার করে এবং ভালভের আকার অনুযায়ী হ্যান্ডহুইল বা গিয়ার অপারেশন ব্যবহার করে।

Shangtai ওয়েনঝো, ঝেজিয়াং, চীনে শিল্প ভালভ তৈরি করে। ভালভ উত্পাদন উপাদান প্রস্তুতি, মেশিনিং, উপাদান সমাবেশ, চাপ পরীক্ষা, পরিদর্শন, চিহ্নিতকরণ, এবং চূড়ান্ত প্যাকেজিং অন্তর্ভুক্ত। পণ্য কনফিগারেশন পাইপলাইন আকার, চাপ শ্রেণী, অপারেটিং মাধ্যম, তাপমাত্রা, উপাদান প্রয়োজনীয়তা, সংযোগ মান, এবং প্রযোজ্য প্রকল্পের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা যেতে পারে।

প্রধান মাত্রা

গেট ভালভ নির্মাণ এবং অপারেটিং নীতি

ভালভ একটি গেট-টাইপ ক্লোজার উপাদান ব্যবহার করে যা পাইপলাইনের প্রবাহের দিকে লম্বভাবে ভ্রমণ করে। গেট সম্পূর্ণভাবে উত্থাপিত হলে, প্রবাহ উত্তরণ খোলা হয়; যখন গেট নামানো হয়, প্যাসেজ বন্ধ করা হয়। এই স্ট্রেইট-থ্রু বিন্যাসটি সাধারণত পাইপলাইন আইসোলেশনের জন্য নির্বাচিত হয় যেখানে সম্পূর্ণ খোলা অবস্থানে নিম্নচাপের ক্ষতি গুরুত্বপূর্ণ।

গেট ভালভ সাধারণত রুটিন থ্রটলিং এর পরিবর্তে বিচ্ছিন্নতার উদ্দেশ্যে করা হয়। ভালভ সম্পূর্ণ খোলা বা সম্পূর্ণরূপে বন্ধ রাখা গেট এবং বসার পৃষ্ঠের অপ্রয়োজনীয় পরিধান কমাতে সাহায্য করে। যদি প্রবাহ নিয়ন্ত্রণের প্রয়োজন হয়, ভালভের ধরন এবং অপারেটিং অবস্থার আলাদাভাবে মূল্যায়ন করা উচিত।

স্টেইনলেস স্টিল বডি এবং ডিস্ক

তালিকাভুক্ত বডি এবং ডিস্কের উপকরণগুলি হল ASTM A351 CF8 / CF8M৷ এই স্টেইনলেস স্টিলের গ্রেডগুলি শিল্প পরিষেবাগুলির জন্য নির্বাচন করা যেতে পারে যেখানে জারা প্রতিরোধের এবং উপাদানের সামঞ্জস্য গুরুত্বপূর্ণ বিবেচনা। প্রকৃত উপাদান প্রক্রিয়া মাধ্যম, তাপমাত্রা, চাপ, এবং প্রকল্পের স্পেসিফিকেশন সঙ্গে মিলিত হওয়া উচিত.

F304 / F316 স্টেম

স্টেমটি ASTM A182 F304 / F316 হিসাবে নির্দিষ্ট করা হয়েছে। স্টেম হ্যান্ডহুইল বা গিয়ার অপারেটর থেকে গেটে অপারেটিং শক্তি স্থানান্তর করে। স্টেম উপাদান নির্বাচন ভালভ বডি, ডিস্ক, আসন, প্যাকিং এবং প্রক্রিয়া মাধ্যমের সাথে একসাথে বিবেচনা করা উচিত।

স্টেলাইট 6 আসন কনফিগারেশন

তালিকাভুক্ত সিট কনফিগারেশনের মধ্যে রয়েছে ASTM A182 F304 / ASTM A351 CF8M + স্টেলাইট 6। স্টেলাইট 6 হার্ড-ফেসিং প্রযোজ্য সিটিং সারফেসগুলিতে ব্যবহৃত হয় যেখানে পরিধানের প্রতিরোধ এবং বারবার বসার যোগাযোগের প্রয়োজন হয়। ভালভের আকার এবং অর্ডারকৃত কনফিগারেশন অনুযায়ী সঠিক আসন বিন্যাস নিশ্চিত করা উচিত।

ক্লাস 150 চাপ এবং ফ্ল্যাঞ্জযুক্ত সংযোগ

ক্লাস 150 উপাধিটি প্রযোজ্য ASME চাপ-তাপমাত্রা রেটিং সিস্টেমের অধীনে ভালভ চাপ শ্রেণিকে চিহ্নিত করে। এটি একটি নির্দিষ্ট 150 PSI কাজের চাপ হিসাবে ব্যাখ্যা করা উচিত নয়। তালিকাভুক্ত সর্বাধিক কাজের চাপ হল 285 PSI, যখন একটি নির্দিষ্ট ভালভের জন্য অনুমোদিত চাপ উপাদান, আকার, তাপমাত্রা এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং এর উপর নির্ভর করে।

ভালভ RF-সামঞ্জস্যপূর্ণ flanged প্রান্ত ব্যবহার করে. NPS 2" থেকে 24"-এর জন্য তালিকাভুক্ত সংযোগের মান হল ASME B16.5, যখন NPS 26" এবং তার উপরে ASME B16.47 সিরিজ A দিয়ে নির্দিষ্ট করা হয়েছে। ইনস্টলেশনের আগে পাইপলাইনের ফ্ল্যাঞ্জের মাত্রা, চাপের শ্রেণী, গ্যাসকেট নির্বাচন, বোল্ট বিন্যাস এবং মুখের অবস্থা পরীক্ষা করা উচিত।

ভালভ অপারেশন এবং আকার নির্বাচন

ভালভের আকার অনুযায়ী অপারেটিং পদ্ধতি পরিবর্তিত হয়। তালিকাভুক্ত কনফিগারেশনে 2" থেকে 16" পর্যন্ত ভালভের জন্য একটি হ্যান্ডহুইল এবং 18" এবং বড় আকারের জন্য একটি গিয়ার অপারেটর ব্যবহার করা হয়৷ বড় ভালভের জন্য সাধারণত আরও বেশি অপারেটিং টর্কের প্রয়োজন হয়, যা বৃহত্তর-ব্যাসের পাইপলাইন ভালভগুলির ম্যানুয়াল অপারেশনের জন্য উপযুক্ত একটি গিয়ার প্রক্রিয়া তৈরি করে৷

হ্যান্ডহুইল অপারেশন

হ্যান্ডহুইল অপারেশন নির্দিষ্ট 2" থেকে 16" ভালভ মাপের জন্য সরাসরি স্থানীয় নিয়ন্ত্রণ প্রদান করে। অপারেটরকে ভালভের খোলার এবং বন্ধ করার দিক অনুসারে হ্যান্ডহুইলটি ঘুরানো উচিত এবং অস্বাভাবিক প্রতিরোধকে অতিক্রম করতে অতিরিক্ত বাহ্যিক শক্তি ব্যবহার করা উচিত নয়।

গিয়ার অপারেটর

18" এবং তার উপরে ভালভগুলি গিয়ার অপারেটরগুলির সাথে নির্দিষ্ট করা হয়৷ গিয়ারবক্সটি বড় ভালভগুলি খোলা এবং বন্ধ করার জন্য যান্ত্রিক সুবিধা প্রদান করে এবং যেখানে সরাসরি হ্যান্ডহুইল অপারেশনের জন্য অতিরিক্ত অপারেটিং শক্তির প্রয়োজন হয় সেখানে এটি কার্যকর হতে পারে৷

NACE পরিষেবার বিবেচনা

তালিকাভুক্ত কনফিগারেশন NACE MR0175 / ISO 15156 উল্লেখ করে। এই মানগুলি তেল এবং গ্যাস উত্পাদনে হাইড্রোজেন সালফাইড ধারণকারী নির্দিষ্ট পরিবেশে উন্মুক্ত সরঞ্জামগুলির জন্য উপাদানের প্রয়োজনীয়তার সাথে যুক্ত। NACE প্রযোজ্যতা প্রকৃত পরিষেবা পরিবেশ, উপাদান প্রয়োজনীয়তা, চাপ, তাপমাত্রা, এবং প্রকল্পের স্পেসিফিকেশনের বিপরীতে নিশ্চিত হওয়া উচিত, শুধুমাত্র ভালভ মডেল থেকে অনুমান না করে।

টক-পরিষেবা অ্যাপ্লিকেশনের জন্য, উপাদান নির্বাচন এবং কঠোরতা প্রয়োজনীয়তা গুরুত্বপূর্ণ হতে পারে। সম্পূর্ণ ভালভ কনফিগারেশন, যার মধ্যে চাপযুক্ত উপকরণ, ট্রিম, সিট, স্টেম এবং অন্যান্য ভেজা উপাদান রয়েছে, তাই অর্ডার দেওয়ার আগে প্রযোজ্য প্রকল্পের প্রয়োজনীয়তার বিরুদ্ধে পর্যালোচনা করা উচিত।

প্রযোজ্য শিল্প

তেল এবং গ্যাস সিস্টেম

আপস্ট্রিম, মিডস্ট্রিম, রিফাইনিং এবং পেট্রোকেমিক্যাল অ্যাপ্লিকেশনে পাইপলাইন আইসোলেশনের জন্য ব্যবহৃত হয় যেখানে নির্বাচিত স্টেইনলেস স্টীল উপকরণ এবং চাপ ক্লাস পরিষেবার শর্তগুলির সাথে সামঞ্জস্যপূর্ণ।

রাসায়নিক প্রক্রিয়াকরণ

সামঞ্জস্যপূর্ণ রাসায়নিক এবং প্রক্রিয়া তরল বিচ্ছিন্ন করার জন্য উপযুক্ত। শরীর, ডিস্ক, স্টেম, আসন এবং অন্যান্য উপাদান নির্বাচন রাসায়নিক গঠন, ঘনত্ব, অপারেটিং তাপমাত্রা এবং চাপের বিরুদ্ধে পরীক্ষা করা উচিত।

জল এবং বর্জ্য জল

নির্বাচিত জল বন্টন, চিকিত্সা, ইউটিলিটি, এবং প্রক্রিয়া-জলের পাইপলাইনগুলির জন্য প্রযোজ্য যেখানে একটি ফ্ল্যাঞ্জড আইসোলেশন ভালভ প্রয়োজন।

পাওয়ার এবং ইউটিলিটি সিস্টেম

নির্দিষ্ট চাপ এবং তাপমাত্রা সীমার মধ্যে শিল্প ইউটিলিটি পাইপলাইন, পাওয়ার-সম্পর্কিত সিস্টেম, HVAC পরিষেবা এবং অন্যান্য সামঞ্জস্যপূর্ণ তরল অ্যাপ্লিকেশনগুলিতে বিচ্ছিন্নতার জন্য ব্যবহার করা যেতে পারে।

নির্বাচন বিবেচনা

পাইপলাইন আকার:অর্ডার করার আগে নামমাত্র পাইপের আকার এবং প্রয়োজনীয় ভালভের আকার নিশ্চিত করুন। বড়-ব্যাসের ভালভগুলি উপলব্ধ ইনস্টলেশন এবং অপারেটিং স্থানের জন্যও পরীক্ষা করা উচিত।

চাপ শ্রেণী:নিশ্চিত করুন যে ক্লাস 150 এবং তালিকাভুক্ত সর্বাধিক কাজের চাপ অপারেটিং তাপমাত্রায় প্রকৃত পাইপলাইনের চাপের জন্য উপযুক্ত।

মাঝারি সামঞ্জস্যতা:প্রক্রিয়া মাধ্যমের সাথে স্টেইনলেস স্টিলের বডি, ডিস্ক, স্টেম, সিট, প্যাকিং এবং অন্যান্য ভেজা উপকরণগুলির সামঞ্জস্যতা পরীক্ষা করুন।

সংযোগ মান:পাইপলাইন অঙ্কনের বিপরীতে ফ্ল্যাঞ্জ স্ট্যান্ডার্ড, আরএফ ফেসিং, বোল্ট-হোল বিন্যাস, গ্যাসকেটের ধরন এবং মুখোমুখি প্রয়োজনীয়তা যাচাই করুন।

অপারেটিং পদ্ধতি:ভালভের আকার, ইনস্টলেশনের অবস্থান, উপলব্ধ অপারেটিং স্থান এবং প্রয়োজনীয় অপারেটিং টর্ক অনুযায়ী হ্যান্ডহুইল বা গিয়ার অপারেশন প্রয়োজন কিনা তা নিশ্চিত করুন।

টক-পরিষেবার প্রয়োজনীয়তা:ভালভ যদি টক গ্যাস বা অন্যান্য H এর উদ্দেশ্যে হয়₂S-যুক্ত পরিষেবা, উপাদান এবং উত্পাদন নিশ্চিতকরণের জন্য প্রযোজ্য NACE বা প্রকল্পের স্পেসিফিকেশন প্রদান করুন।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশনের আগে, পরিবহন ক্ষতির জন্য ভালভ, ফ্ল্যাঞ্জের মুখ, সিলিং পৃষ্ঠ এবং প্রতিরক্ষামূলক কভারগুলি পরিদর্শন করুন। পাইপলাইন সঠিকভাবে সারিবদ্ধ করা উচিত যাতে বহিরাগত পাইপ লোড অপ্রয়োজনীয় স্থানান্তর না হয়

FAQ

প্রশ্ন 1: পাইপলাইন বিচ্ছিন্নকরণে একটি গেট ভালভ একটি বল ভালভ থেকে কীভাবে আলাদা?

একটি গেট ভালভ পাইপলাইন খুলতে বা বন্ধ করতে একটি রৈখিক-চলন্ত গেট ব্যবহার করে, যখন একটি বল ভালভ একটি ঘূর্ণায়মান বল ব্যবহার করে। গেট ভালভ সাধারণত বৃহত্তর পাইপলাইন বিচ্ছিন্নতার জন্য নির্বাচন করা হয় যেখানে একটি সোজা-মাধ্যমে প্রবাহ পথ এবং সম্পূর্ণ খোলা অবস্থানে অপেক্ষাকৃত কম প্রবাহ প্রতিরোধের প্রয়োজন হয়।

প্রশ্ন 2: গেট ভালভ পরিচালনা করা কঠিন হলে কী পরীক্ষা করা উচিত?

পাইপলাইনটি সঠিকভাবে সারিবদ্ধ কিনা, স্টেম এবং অপারেটিং মেকানিজম পরিষ্কার এবং সুনির্দিষ্ট হিসাবে লুব্রিকেটেড কিনা এবং অতিরিক্ত চাপ বা জমা গেট চলাচলকে প্রভাবিত করছে কিনা তা পরীক্ষা করুন। যদি অস্বাভাবিক প্রতিরোধ থেকে যায়, অতিরিক্ত বাহ্যিক লিভারেজ দিয়ে জোরপূর্বক না করে ভালভটিকে আলাদা করে পরিদর্শন করা উচিত।

প্রশ্ন 3: ইনস্টলেশনের আগে একটি স্টেইনলেস স্টীল গেট ভালভ কিভাবে সংরক্ষণ করা উচিত?

ভালভটি একটি পরিষ্কার এবং শুষ্ক স্থানে সংরক্ষণ করা উচিত যেখানে ফ্ল্যাঞ্জ প্রটেক্টরগুলি রাখা উচিত। ক্ষয়কারী পদার্থ, অত্যধিক আর্দ্রতা, প্রভাব এবং অভ্যন্তরীণ সিলিং পৃষ্ঠের দূষণের সংস্পর্শ এড়িয়ে চলুন। স্টোরেজ এবং হ্যান্ডলিং করার সময় বড় ভালভগুলিকে যথাযথভাবে সমর্থন করা উচিত।

প্রশ্ন 4: গেট ভালভ ইনস্টল করার পরে কি ফুটো হতে পারে?

সম্ভাব্য কারণগুলির মধ্যে রয়েছে ক্ষতিগ্রস্ত সিলিং পৃষ্ঠ, অনুপযুক্ত গ্যাসকেট ইনস্টলেশন, ভালভের ভিতরে বিদেশী উপাদান, ভুল ক্লোজিং অপারেশন, বা পাইপলাইন প্রান্তিককরণ সমস্যা। সিস্টেমটিকে নিরাপদে বিচ্ছিন্ন করার পরে পরিদর্শন এবং চাপ পরীক্ষার মাধ্যমে প্রকৃত কারণ নির্ধারণ করা উচিত।

প্রশ্ন 5: একটি ANSI 150LB স্টেইনলেস স্টীল গেট ভালভ একটি পাইপলাইন অঙ্কন অনুযায়ী সরবরাহ করা যেতে পারে?

হ্যাঁ। ভালভের আকার, মুখোমুখি মাত্রা, ফ্ল্যাঞ্জ বিন্যাস, অপারেটিং অবস্থান, উপাদান কনফিগারেশন এবং অন্যান্য সংযোগের প্রয়োজনীয়তাগুলি উত্পাদনের আগে একটি পাইপলাইন অঙ্কনের বিরুদ্ধে পর্যালোচনা করা যেতে পারে। এটি প্রতিস্থাপন ভালভ এবং নির্দিষ্ট ইনস্টলেশন মাত্রা সহ প্রকল্পগুলির জন্য বিশেষভাবে কার্যকর।

প্রশ্ন 6: একটি বিদ্যমান গেট ভালভের প্রতিস্থাপন হিসাবে ভালভ ব্যবহার করা যেতে পারে?

হ্যাঁ, যদি প্রতিস্থাপন ভালভ প্রয়োজনীয় আকার, চাপ শ্রেণী, মুখোমুখি মাত্রা, ফ্ল্যাঞ্জ সংযোগ, উপাদানের স্পেসিফিকেশন, অপারেটিং পদ্ধতি এবং ইনস্টলেশন স্থানের সাথে মেলে। বিদ্যমান ভালভ অঙ্কন, নেমপ্লেট তথ্য, বা মাত্রিক ডেটা কনফিগারেশন নিশ্চিতকরণের জন্য ব্যবহার করা যেতে পারে।

প্রশ্ন 7: ভালভের পরিষেবা জীবন কীভাবে বজায় রাখা যায়?

ভালভটিকে তার নির্দিষ্ট চাপ এবং তাপমাত্রার সীমার মধ্যে পরিচালনা করুন, অপ্রয়োজনীয় বারবার সাইকেল চালানো এড়িয়ে চলুন, স্টেম এবং অপারেটিং প্রক্রিয়াটিকে উপযুক্ত অবস্থায় রাখুন এবং পাইপলাইন রক্ষণাবেক্ষণের সময়সূচী অনুযায়ী পর্যায়ক্রমে ভালভটি পরিদর্শন করুন। কোন অস্বাভাবিক ফুটো বা অপারেটিং প্রতিরোধের অবিলম্বে তদন্ত করা উচিত.

প্রশ্ন 8: অর্ডার করার আগে কোন প্রযুক্তিগত তথ্য নিশ্চিত করা উচিত?

মূল তথ্যের মধ্যে রয়েছে নামমাত্র আকার, চাপের শ্রেণী, শেষ সংযোগ, মুখোমুখি মাত্রা, বডি এবং ট্রিম সামগ্রী, আসন কনফিগারেশন, অপারেটিং পদ্ধতি, পরিষেবার মাধ্যম, চাপ, তাপমাত্রা, প্রযোজ্য মান এবং কোনো বিশেষ পরিদর্শন বা ডকুমেন্টেশনের প্রয়োজনীয়তা।
