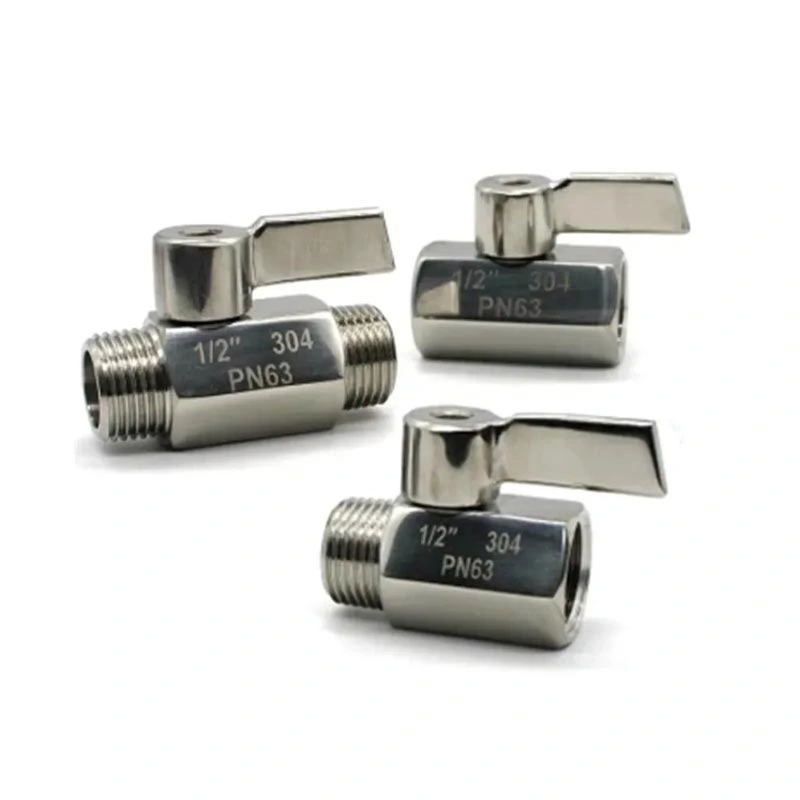

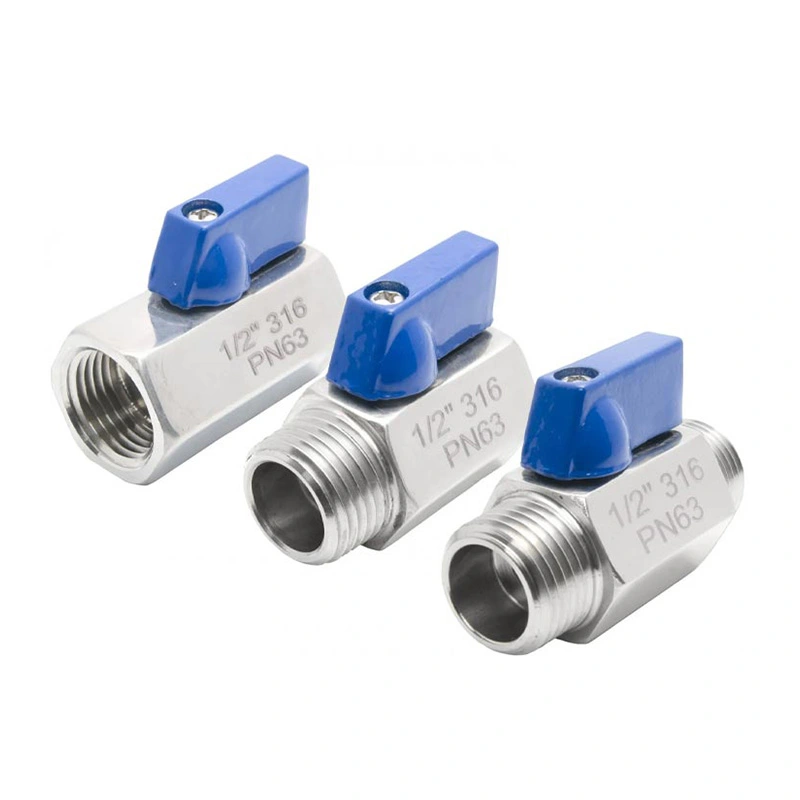

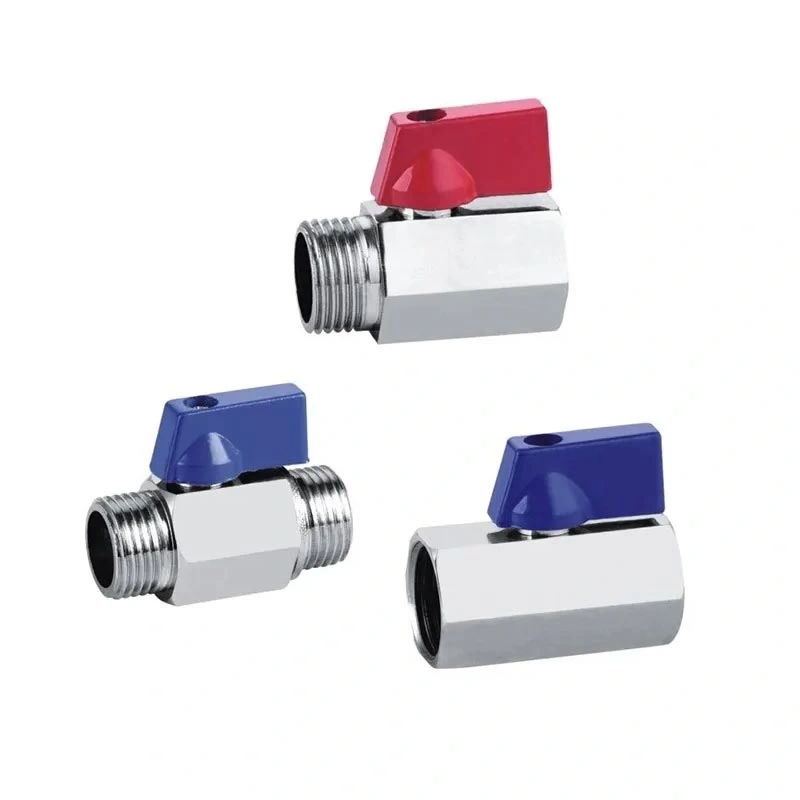

স্টেইনলেস স্টীল মিনি বল ভালভ

স্টেইনলেস স্টীল মিনি বল ভালভ কম্প্যাক্ট পাইপিং এবং সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে যেখানে স্থান সীমিত কিন্তু একটি চতুর্থাংশ-টার্ন শাট-অফ ভালভ প্রয়োজন। এর স্টেইনলেস স্টিল বডি, থ্রেডেড এনপিটি বা বিএসপি সংযোগ এবং কমপ্যাক্ট অপারেটিং হ্যান্ডেল এটিকে ছোট পাইপলাইন সমাবেশ, যন্ত্র এবং তরল-হ্যান্ডলিং সরঞ্জামের জন্য উপযুক্ত করে তোলে। ভালভ প্রয়োজনীয় চাপ, তাপমাত্রা, মাঝারি এবং সংযোগ স্পেসিফিকেশন অনুযায়ী নির্বাচন করা যেতে পারে।

প্রধান মাত্রা

পণ্যের গঠন এবং বৈশিষ্ট্য

কমপ্যাক্ট কোয়ার্টার-টার্ন অপারেশন

ভালভ চালু/বন্ধ পরিষেবার জন্য কোয়ার্টার-টার্ন বল মেকানিজম ব্যবহার করে। হ্যান্ডেল ঘোরানো বলের অবস্থান পরিবর্তন করে এবং প্রবাহের পথ খুলে দেয় বা বন্ধ করে। এই অপারেটিং পদ্ধতিটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে ভালভটি ঘন ঘন চালিত করা প্রয়োজন বা যেখানে একটি সাধারণ শাট-অফ ফাংশন প্রয়োজন।

316 স্টেইনলেস স্টীল নির্মাণ

ভালভ বডিটি ASTM A351 CF8M (316) হিসাবে নির্দিষ্ট করা হয়েছে, ASTM A182 F316 বল এবং স্টেমের জন্য ব্যবহৃত হয়। এই উপাদান সমন্বয় অ্যাপ্লিকেশনের জন্য একটি স্টেইনলেস স্টীল নির্মাণ প্রদান করে যেখানে জারা প্রতিরোধের এবং উপাদান সামঞ্জস্য গুরুত্বপূর্ণ। প্রক্রিয়া মাঝারি এবং অপারেটিং অবস্থার বিরুদ্ধে প্রকৃত উপযুক্ততা পরীক্ষা করা উচিত।

NPT এবং BSP থ্রেডেড সংযোগ

ভালভটি সামঞ্জস্যপূর্ণ পাইপিং এবং সরঞ্জামগুলির সাথে একীকরণের জন্য NPT এবং BSP থ্রেডযুক্ত সংযোগগুলির সাথে উপলব্ধ। অর্ডার দেওয়ার আগে থ্রেডের ধরন নিশ্চিত করা উচিত কারণ NPT এবং BSP থ্রেডগুলি বিভিন্ন থ্রেড মান ব্যবহার করে এবং বিনিময়যোগ্য সংযোগ হিসাবে বিবেচনা করা উচিত নয়।

RPTFE আসন কনফিগারেশন

আদর্শ আসন উপাদান হল RPTFE (PTFE+15%fv)। আসন নির্বাচন কাজের মাধ্যম, অপারেটিং তাপমাত্রা এবং চাপ বিবেচনা করা উচিত। যেখানে প্রয়োগে আক্রমনাত্মক রাসায়নিক বা বিশেষ প্রক্রিয়া তরল জড়িত থাকে, ভালভ নির্বাচনের আগে উপাদানের সামঞ্জস্যতা নিশ্চিত করা উচিত।

নির্বাচন বিবেচনা

একটি ছোট বল ভালভ নির্বাচন করার জন্য পাইপের আকার মেলানোর চেয়ে বেশি প্রয়োজন। কাজের মাধ্যম, চাপ, তাপমাত্রা, সংযোগের ধরন এবং উপলব্ধ ইনস্টলেশন স্থান সব বিবেচনা করা উচিত। ভালভের চাপ এবং তাপমাত্রার সীমা ইনস্টলেশনের আগে প্রকৃত অপারেটিং অবস্থার বিরুদ্ধে পরীক্ষা করা উচিত।

থ্রেডেড ইনস্টলেশনের জন্য, পাইপলাইন NPT বা BSP থ্রেড ব্যবহার করে কিনা তা নিশ্চিত করুন। সীমাবদ্ধ অ্যাক্সেস সহ সরঞ্জামগুলির জন্য, হ্যান্ডেলের অবস্থান এবং ভালভের চারপাশে উপলব্ধ ক্লিয়ারেন্স পরীক্ষা করুন। অকাল উপাদান পরিধান এড়াতে সিট এবং সিল করার উপকরণগুলি প্রক্রিয়া তরলের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।

অ্যাপ্লিকেশন দৃশ্যকল্প

স্টেইনলেস স্টিল মিনি বল ভালভ কমপ্যাক্ট ফ্লুইড সিস্টেম এবং সরঞ্জামগুলিতে শাট-অফ পরিষেবার জন্য ব্যবহার করা যেতে পারে যেখানে একটি ছোট ভালভ ব্যবস্থার প্রয়োজন হয়। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

জল সরবরাহ এবং নিষ্কাশন ব্যবস্থা

বায়ুসংক্রান্ত সরঞ্জাম এবং সংকুচিত এয়ার লাইন

ইন্সট্রুমেন্টেশন এবং পরীক্ষার সরঞ্জাম

ছোট যন্ত্রপাতি এবং অটোমেশন সরঞ্জাম

কুলিং সিস্টেম এবং পরিস্রাবণ ইউনিট

পরীক্ষাগার এবং নদীর গভীরতানির্ণয় ইনস্টলেশন

হালকা শিল্প তরল হ্যান্ডলিং সিস্টেম

ইনস্টলেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশনের আগে, ভালভের আকার, থ্রেডের ধরন, চাপের রেটিং, তাপমাত্রা পরিসীমা এবং উপাদানের সামঞ্জস্যতা যাচাই করুন। পাইপ থ্রেডগুলি পরিষ্কার করুন এবং বিদেশী কণাগুলি সরান যা সংযোগ বা সিলিং পৃষ্ঠকে প্রভাবিত করতে পারে। নির্বাচিত সংযোগের জন্য একটি উপযুক্ত থ্রেড সিলিং পদ্ধতি ব্যবহার করুন এবং অত্যধিক শক্ত করার শক্তি এড়ান।

ইনস্টলেশনের পরে, হ্যান্ডেলটিকে তার সম্পূর্ণ ত্রৈমাসিক-টার্ন রেঞ্জের মাধ্যমে পরিচালনা করুন এবং সিস্টেম কমিশনিংয়ের সময় ফুটো হওয়ার জন্য সংযোগটি পরীক্ষা করুন। রক্ষণাবেক্ষণের সময়, অভ্যন্তরীণ উপাদানগুলি পরিদর্শন বা প্রতিস্থাপনের আগে চাপের উত্স থেকে ভালভকে বিচ্ছিন্ন করুন।

গুণমান এবং ডকুমেন্টেশন

উৎপাদন পরিদর্শনে প্রযোজ্য পণ্য এবং অর্ডারের প্রয়োজনীয়তা অনুযায়ী মাত্রিক চেক, উপাদান যাচাইকরণ, সমাবেশ পরিদর্শন এবং চাপ বা সিলিং পরীক্ষা অন্তর্ভুক্ত থাকতে পারে। মাত্রা নিশ্চিতকরণ এবং প্রকল্প নির্বাচনের জন্য পণ্য অঙ্কন এবং প্রযুক্তিগত বৈশিষ্ট্য প্রদান করা যেতে পারে। উপাদান ডকুমেন্টেশন এবং পরিদর্শন রেকর্ড এছাড়াও যেখানে প্রয়োজন ব্যবস্থা করা যেতে পারে.

FAQ

প্রশ্ন 1: একটি স্টেইনলেস স্টীল মিনি বল ভালভ কি জন্য ব্যবহৃত হয়?

A স্টেইনলেস স্টীল মিনি বল ভালভপ্রধানত কমপ্যাক্ট পাইপিং, সরঞ্জাম এবং যন্ত্র সিস্টেমে চালু/বন্ধ তরল নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। এটি সুনির্দিষ্ট চাপ এবং তাপমাত্রা সীমার মধ্যে সামঞ্জস্যপূর্ণ জল, বায়ু, তেল এবং অন্যান্য শিল্প মিডিয়ার জন্য উপযুক্ত।

প্রশ্ন 2: NPT এবং BSP থ্রেডের মধ্যে পার্থক্য কী?

NPT এবং BSP বিভিন্ন থ্রেড প্রোফাইল এবং স্পেসিফিকেশন সহ বিভিন্ন থ্রেড স্ট্যান্ডার্ড। ভালভ থ্রেড অবশ্যই মিলন পাইপ বা ফিটিং এর সাথে মিলবে, তাই অর্ডার করার আগে প্রয়োজনীয় থ্রেডের মান নিশ্চিত করা উচিত।

প্রশ্ন 3: ভালভের জন্য কি উপকরণ ব্যবহার করা হয়?

স্ট্যান্ডার্ড কনফিগারেশন শরীরের জন্য ASTM A351 CF8M (316), বল এবং স্টেমের জন্য ASTM A182 F316 এবং আসনের জন্য RPTFE (PTFE+15%fv) ব্যবহার করে। অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ.

প্রশ্ন 4: ভালভ কী চাপ এবং তাপমাত্রা পরিচালনা করতে পারে?

তালিকাভুক্ত সর্বোচ্চ চাপ হল 285PSI এবং তাপমাত্রা পরিসীমা হল -25℃~150℃। ভালভের আকার, মাঝারি, তাপমাত্রা এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং অনুযায়ী প্রকৃত অনুমোদিত অপারেটিং শর্তগুলি নিশ্চিত করা উচিত।

প্রশ্ন 5: আমি অর্ডার করার আগে একটি পণ্য অঙ্কন অনুরোধ করতে পারি?

হ্যাঁ। উত্পাদনের আগে ভালভের আকার, সংযোগের ধরণ, ইনস্টলেশনের মাত্রা এবং অন্যান্য প্রয়োজনীয় পরামিতিগুলি নিশ্চিত করতে মাত্রিক অঙ্কন এবং প্রযুক্তিগত বৈশিষ্ট্য সরবরাহ করা যেতে পারে।

প্রশ্ন 6: ভালভ উপাদান যাচাই করা যেতে পারে?

হ্যাঁ। উপাদান যাচাইকরণ এবং সংশ্লিষ্ট পরিদর্শন ডকুমেন্টেশন ভালভ কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে। অর্ডার দেওয়ার সময় প্রযোজ্য পরিদর্শন সুযোগ নিশ্চিত করা উচিত।

প্রশ্ন 7: বিভিন্ন উপকরণ উপলব্ধ?

হ্যাঁ। প্রয়োজনীয় চাপ, তাপমাত্রা এবং মাঝারি সামঞ্জস্য সাপেক্ষে, নির্দিষ্ট অপারেটিং অবস্থার জন্য অন্যান্য শরীর, বল, স্টেম, আসন এবং সিলিং উপাদানের সমন্বয় বিবেচনা করা যেতে পারে।
