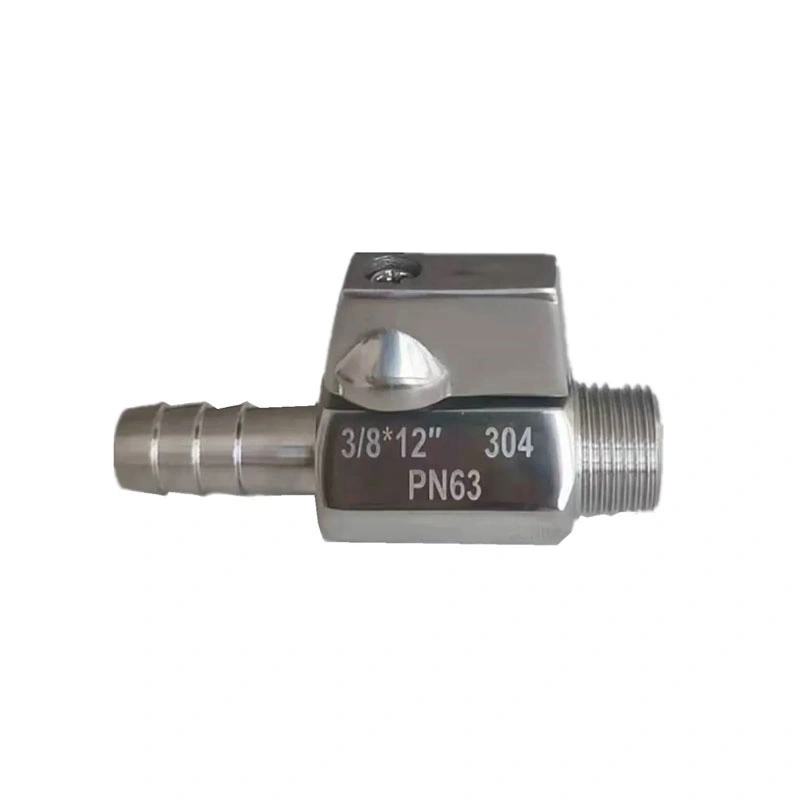

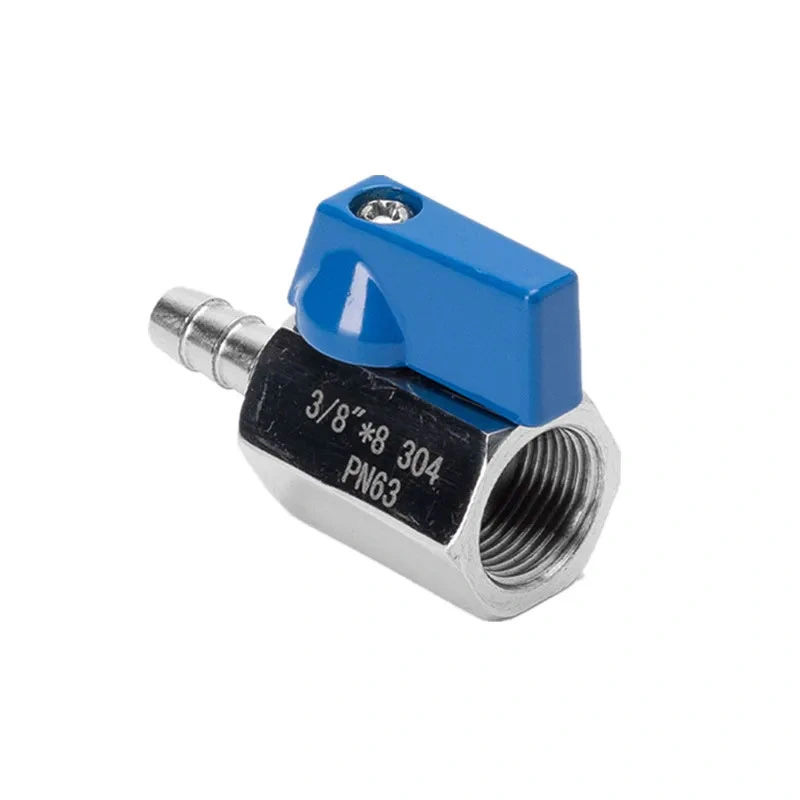

স্টেইনলেস স্টীল থ্রেডেড স্তনবৃন্ত পায়ের পাতার মোজাবিশেষ মিনি বল ভালভ

কমপ্যাক্ট ফ্লুইড লাইনগুলির জন্য প্রায়ই একটি ভালভের প্রয়োজন হয় যা একটি সীমিত ইনস্টলেশন স্থানের মধ্যে থ্রেডেড পাইপিং এবং নমনীয় পায়ের পাতার মোজাবিশেষ সংযোগ করতে পারে। স্টেইনলেস স্টীল থ্রেডেড স্তনবৃন্তের পায়ের পাতার মোজাবিশেষ মিনি বল ভালভ একটি সমাবেশে একটি পায়ের পাতার মোজাবিশেষ সংযোগের সাথে একটি থ্রেডেড স্তনবৃন্তকে একত্রিত করে, একটি কোয়ার্টার-টার্ন অপারেটিং মেকানিজমের মাধ্যমে সুবিধাজনক অন/অফ নিয়ন্ত্রণ প্রদান করে। এর কমপ্যাক্ট কনফিগারেশন সরঞ্জাম এবং পাইপিং লেআউটের জন্য উপযুক্ত যেখানে স্থান সীমাবদ্ধ।

প্রধান মাত্রা

পণ্যের গঠন এবং বৈশিষ্ট্য

থ্রেডেড এবং পায়ের পাতার মোজাবিশেষ সংযোগ

ভালভ একটি কম্প্যাক্ট সমাবেশে একটি পায়ের পাতার মোজাবিশেষ স্তনবৃন্ত সঙ্গে একটি থ্রেড সংযোগ একত্রিত হয়। থ্রেডেড পাশটি সামঞ্জস্যপূর্ণ NPT বা BSP পাইপিং উপাদানগুলির সাথে সংযুক্ত হতে পারে, যখন স্তনবৃন্তের দিকটি একটি উপযুক্ত নমনীয় পায়ের পাতার মোজাবিশেষ এবং ক্ল্যাম্প বিন্যাসের উদ্দেশ্যে। পায়ের পাতার মোজাবিশেষ ভিতরে ব্যাস এবং সংযোগ মাত্রা ইনস্টলেশনের আগে নিশ্চিত করা উচিত.

316 স্টেইনলেস স্টীল নির্মাণ

ভালভ বডিটি ASTM A351 CF8M (316) হিসাবে নির্দিষ্ট করা হয়েছে, ASTM A182 F316 বল এবং স্টেমের জন্য ব্যবহৃত হয়। এই স্টেইনলেস স্টীল নির্মাণ অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে উপাদান সামঞ্জস্য এবং জারা প্রতিরোধের প্রয়োজন হয়. প্রকৃত উপযুক্ততা কাজের মাধ্যম, ঘনত্ব, তাপমাত্রা এবং অন্যান্য পরিষেবার অবস্থার উপর নির্ভর করে।

কোয়ার্টার-টার্ন শাট-অফ

বল প্রক্রিয়া একটি ত্রৈমাসিক পালা খোলার এবং বন্ধ অপারেশন প্রদান করে. হ্যান্ডেলের অবস্থান ভালভের অপারেটিং অবস্থা নির্দেশ করে, কমপ্যাক্ট ফ্লুইড সিস্টেমে সহজবোধ্য অন/অফ আইসোলেশনের জন্য ভালভকে ব্যবহার করার অনুমতি দেয়। এই ভালভটি সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণের পরিবর্তে শাট-অফ পরিষেবার উদ্দেশ্যে।

RPTFE আসন

আদর্শ আসন হল RPTFE (PTFE+15%fv)। সিট উপাদান নির্বাচন করার আগে প্রক্রিয়া মাঝারি এবং অপারেটিং তাপমাত্রার বিরুদ্ধে পরীক্ষা করা উচিত। নির্দিষ্ট রাসায়নিক বা তাপমাত্রা সামঞ্জস্যের প্রয়োজন অ্যাপ্লিকেশনের জন্য বিভিন্ন উপাদান সমন্বয় বিবেচনা করা যেতে পারে।

থ্রেড এবং পায়ের পাতার মোজাবিশেষ সংযোগ নির্বাচন

এনপিটি এবং বিএসপি ভিন্ন থ্রেড স্ট্যান্ডার্ড এবং একে বিনিময়যোগ্য হিসাবে বিবেচনা করা উচিত নয়। ভালভ থ্রেড অবশ্যই মিলন ফিটিং বা পাইপলাইন সংযোগের সাথে মিলবে। পায়ের পাতার মোজাবিশেষ স্তনবৃন্ত সংযোগ করার সময়, একটি সামঞ্জস্যপূর্ণ অভ্যন্তরীণ ব্যাস সহ একটি পায়ের পাতার মোজাবিশেষ নির্বাচন করুন এবং অপারেটিং অবস্থার জন্য একটি উপযুক্ত বাতা বা সংযোগ পদ্ধতি ব্যবহার করুন।

সীমিত স্থান সহ সরঞ্জামগুলির জন্য, ইনস্টলেশনের আগে সামগ্রিক ভালভের মাত্রা এবং হ্যান্ডেল ক্লিয়ারেন্স পরীক্ষা করুন। পায়ের পাতার মোজাবিশেষ অত্যধিক বাঁক, বাঁক বা ভালভ সংযোগে বাহ্যিক লোড ছাড়াই রুট করা উচিত।

অ্যাপ্লিকেশন দৃশ্যকল্প

স্টেইনলেস স্টীল থ্রেডেড নিপল হোস মিনি বল ভালভ কমপ্যাক্ট ফ্লুইড লাইনের জন্য উপযুক্ত যেখানে পায়ের পাতার মোজাবিশেষ সংযোগ এবং ম্যানুয়াল শাট-অফ প্রয়োজন। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

পায়ের পাতার মোজাবিশেষ জল সরবরাহ এবং নিষ্কাশন লাইন

সংকুচিত বায়ু এবং বায়ুসংক্রান্ত সরঞ্জাম

পরিস্রাবণ, কুলিং এবং পরিষ্কারের সরঞ্জাম

পাম্প সংযোগ এবং ড্রেন আউটলেট

নমুনা এবং পরীক্ষাগার সরঞ্জাম

সেচ ও স্প্রে করার ব্যবস্থা

হালকা শিল্প তরল হ্যান্ডলিং সরঞ্জাম

ইনস্টলেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশনের আগে, ভালভের আকার, NPT বা BSP থ্রেডের ধরন, পায়ের পাতার মোজাবিশেষ সংযোগের আকার, কাজের চাপ এবং তাপমাত্রা নিশ্চিত করুন। মিলনের সংযোগগুলি পরিষ্কার করুন এবং নিশ্চিত করুন যে সিলিং পৃষ্ঠগুলি ময়লা বা বিদেশী কণা থেকে মুক্ত। ভালভ বডিতে অতিরিক্ত বল প্রয়োগ না করে একটি উপযুক্ত পদ্ধতি ব্যবহার করে থ্রেডযুক্ত সংযোগগুলিকে শক্ত করা উচিত।

ইনস্টলেশনের পরে, সিস্টেম চালু করার সময় পায়ের পাতার মোজাবিশেষ সংযোগ এবং থ্রেডেড জয়েন্ট পরীক্ষা করুন। মসৃণ নড়াচড়া নিশ্চিত করতে হ্যান্ডেলটিকে সম্পূর্ণ কোয়ার্টার-টার্ন রেঞ্জের মাধ্যমে পরিচালনা করুন। রক্ষণাবেক্ষণের আগে, চাপের উৎস থেকে ভালভকে আলাদা করুন এবং সংযুক্ত লাইন থেকে অবশিষ্ট চাপ ছেড়ে দিন।

চাপ এবং তাপমাত্রা বিবেচনা

তালিকাভুক্ত সর্বোচ্চ চাপ হল 285PSI এবং নির্দিষ্ট তাপমাত্রা পরিসীমা হল -25℃~150℃। এই মানগুলি ভালভের আকার, কাজের মাঝারি এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং সহ একসাথে বিবেচনা করা উচিত। সিস্টেমে ভালভ ইনস্টল করার আগে প্রকৃত অপারেটিং শর্তগুলি নিশ্চিত করা উচিত।

প্রযুক্তিগত ডকুমেন্টেশন

মাত্রা নিশ্চিতকরণ এবং প্রকল্প নির্বাচনের জন্য পণ্য অঙ্কন এবং প্রযুক্তিগত বৈশিষ্ট্য প্রদান করা যেতে পারে। উপাদান তথ্য, পরিদর্শন রেকর্ড এবং অন্যান্য প্রযোজ্য পণ্য নথি এছাড়াও ভালভ কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে.

FAQ

প্রশ্ন 1: একটি স্টেইনলেস স্টীল থ্রেডেড নিপল হোস মিনি বল ভালভ কিসের জন্য ব্যবহৃত হয়?

A স্টেইনলেস স্টীল থ্রেডেড স্তনবৃন্ত পায়ের পাতার মোজাবিশেষ মিনি বল ভালভএকটি নমনীয় পায়ের পাতার মোজাবিশেষ সংযোগের সাথে একটি থ্রেডেড পাইপলাইন সংযোগ একত্রিত যে কমপ্যাক্ট তরল সিস্টেমে ম্যানুয়াল চালু/বন্ধ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। এটি নির্দিষ্ট অপারেটিং সীমার মধ্যে সামঞ্জস্যপূর্ণ জল, বায়ু, তেল এবং অন্যান্য মিডিয়ার সাথে ব্যবহার করা যেতে পারে।

প্রশ্ন 2: ভালভ কি একটি নমনীয় পায়ের পাতার মোজাবিশেষ সরাসরি সংযোগ করতে পারে?

একটি উপযুক্ত পায়ের পাতার মোজাবিশেষ সংযোগ এবং বাতা ব্যবস্থা ব্যবহার করে একটি সামঞ্জস্যপূর্ণ পায়ের পাতার মোজাবিশেষ সঙ্গে সংযোগের জন্য স্তনবৃন্ত পার্শ্ব ডিজাইন করা হয়েছে. পায়ের পাতার মোজাবিশেষ আকার, অভ্যন্তরীণ ব্যাস এবং সংযোগ পদ্ধতি ভালভ মাত্রা এবং অপারেটিং অবস্থার সাথে মিলিত হওয়া উচিত।

প্রশ্ন 3: NPT এবং BSP সংস্করণ উপলব্ধ?

হ্যাঁ। তালিকাভুক্ত থ্রেড মান হল NPT এবং BSP. অর্ডার দেওয়ার সময় প্রয়োজনীয় থ্রেডের ধরনটি নির্দিষ্ট করা উচিত যাতে এটি মিলন পাইপ, ফিটিং বা সরঞ্জামের সংযোগের সাথে মেলে।

প্রশ্ন 4: এই ভালভ কি সংকুচিত বায়ু সিস্টেমের জন্য উপযুক্ত?

হ্যাঁ, এটি নির্দিষ্ট চাপ এবং তাপমাত্রা সীমার মধ্যে সামঞ্জস্যপূর্ণ সংকুচিত বায়ু অ্যাপ্লিকেশনের জন্য বিবেচনা করা যেতে পারে। ভালভের আকার, সংযোগ পদ্ধতি এবং সিলিং উপকরণগুলি প্রকৃত বায়ুসংক্রান্ত সিস্টেমের প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত।

প্রশ্ন 5: ভালভ শরীরের জন্য কোন উপাদান ব্যবহার করা হয়?

স্ট্যান্ডার্ড বডি উপাদান হল ASTM A351 CF8M (316)। বল এবং স্টেম হল ASTM A182 F316, আর সিট হল RPTFE (PTFE+15%fv)। অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ.

প্রশ্ন 6: আমি একটি অর্ডার দেওয়ার আগে একটি অঙ্কন অনুরোধ করতে পারি?

হ্যাঁ। উৎপাদনের আগে ভালভের আকার, থ্রেডের ধরন, পায়ের পাতার মোজাবিশেষ সংযোগ এবং ইনস্টলেশন মাত্রা নিশ্চিত করতে মাত্রিক অঙ্কন এবং প্রযুক্তিগত বৈশিষ্ট্য প্রদান করা যেতে পারে।

প্রশ্ন 7: ভালভ নির্বাচনের জন্য কোন তথ্য প্রয়োজন?

অনুগ্রহ করে প্রয়োজনীয় আকার, NPT বা BSP থ্রেড স্ট্যান্ডার্ড, পায়ের পাতার মোজাবিশেষ আকার, কাজের মাধ্যম, চাপ, তাপমাত্রা এবং ইনস্টলেশন প্রয়োজনীয়তা প্রদান করুন। এই তথ্য উপযুক্ত ভালভ কনফিগারেশন নিশ্চিত করতে সাহায্য করে।
