ভালভ পরীক্ষা করুন

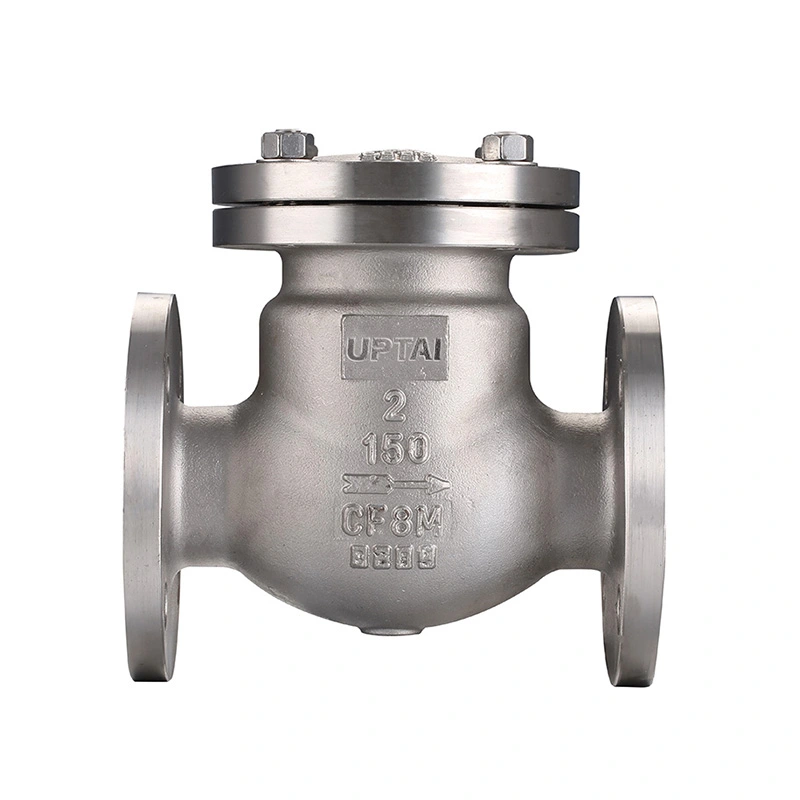

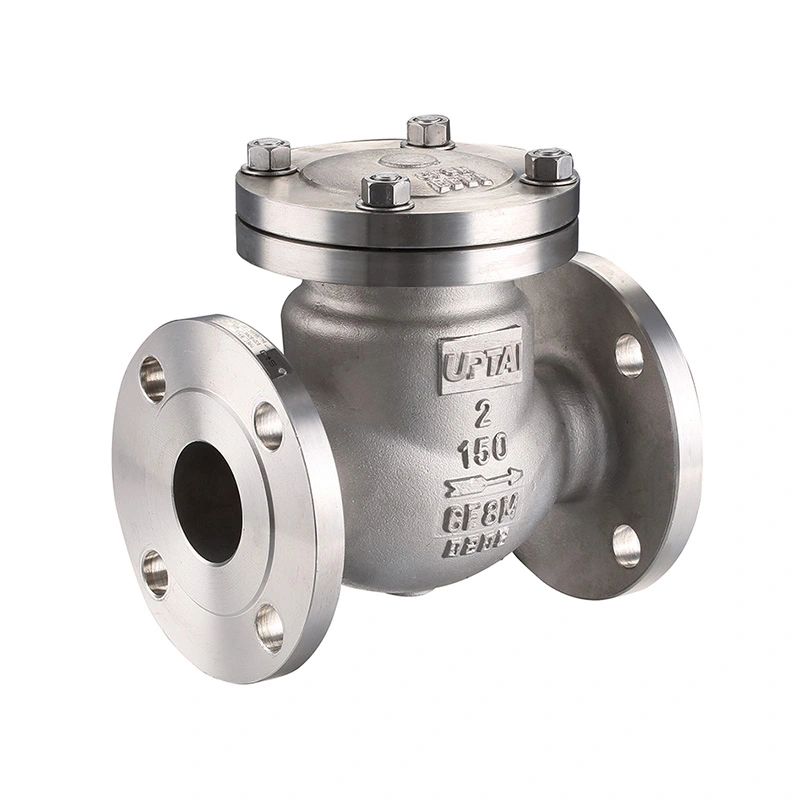

সুইং চেক ভালভ ANSI ক্লাস 150
Shangtai Swing Check Valve ANSI Class 150 পাইপলাইনে বিপরীত প্রবাহ নিয়ন্ত্রণ করতে একটি কব্জাযুক্ত ডিস্ক ব্যবহার করে। ডিস্কটি খোলে যখন মাঝারিটি সামনের দিকে প্রবাহিত হয় এবং যখন প্রবাহের দিক পরিবর্তন করে তখন বন্ধ হয়ে যায়, পাম্প, কম্প্রেসার এবং অন্যান্য সরঞ্জামগুলিতে ব্যাকফ্লো প্রতিরোধ করে। এটি জল চিকিত্সা, পেট্রোকেমিক্যাল, পাওয়ার এবং সাধারণ শিল্প ব্যবস্থায় বড়-ব্যাসের পাইপিংয়ের জন্য উপলব্ধ, পরিষেবার শর্ত অনুসারে উপলব্ধ বিভিন্ন উপকরণ এবং সংযোগের বিকল্পগুলি সহ।
সুইং চেক ভালভ ANSI ক্লাস 150 হল একটি নন-রিটার্ন ভালভ যার একটি কব্জাযুক্ত ডিস্ক শিল্প পাইপিংয়ে প্রবাহের দিক নিয়ন্ত্রণ করার জন্য। ডিস্কটি প্রক্রিয়া প্রবাহের সাথে চলে এবং প্রবাহ কমে গেলে বা বিপরীত হয়ে গেলে বন্ধ হয়ে যায়। স্বাভাবিক অপারেশনের জন্য কোনো বাহ্যিক অ্যাকচুয়েটরের প্রয়োজন নেই।
এই ভালভ সামঞ্জস্যপূর্ণ জল, বাষ্প, তেল, গ্যাস, সমুদ্রের জল এবং শিল্প তরল জন্য উপলব্ধ. নির্দিষ্ট কনফিগারেশন শরীরের জন্য CF8M স্টেইনলেস স্টিল এবং ডিস্ক এবং F316 সিটের জন্য ব্যবহার করে। ভালভ নির্বাচন প্রকৃত মাধ্যম, চাপ, তাপমাত্রা, পাইপের আকার এবং ইনস্টলেশন ব্যবস্থার উপর ভিত্তি করে হওয়া উচিত।
প্রধান মাত্রা
| আকার | 1/4" - 6" |
| প্রেসার ক্লাস | CL150 |
| থ্রেড স্ট্যান্ডার্ড | এনপিটি, বিএসপি |
| সর্বোচ্চ চাপ | 285PSI |
| নকশা এবং উত্পাদন মান | ASME B16.34 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | ASTM A351 CF8M（316） |
| ডিস্ক উপাদান | ASTM A351 CF8M（316） |
| আসন উপাদান | ASTM A182 F316 |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |
ভালভ নির্মাণ
ভালভ প্রধানত একটি বডি, কব্জা চাকতি, আসন, কব্জা প্রক্রিয়া এবং সিলিং উপাদান নিয়ে গঠিত। ডিস্কটি শরীরের ভিতরে মাউন্ট করা হয় এবং অপারেশন চলাকালীন এটির কব্জাটির চারপাশে ঘোরে। এই বিন্যাসটি ভালভকে সামনের প্রবাহের সাথে খুলতে এবং প্রবাহের অবস্থার পরিবর্তন হলে সিটের দিকে ফিরে যেতে দেয়।
Hinged ডিস্ক
মাধ্যমটি ভালভের মধ্য দিয়ে প্রবাহিত হওয়ার সাথে সাথে ডিস্কটি আসন থেকে দূরে সরে যায়। যখন সামনের প্রবাহ হ্রাস পায়, তখন ডিস্কটি বন্ধ অবস্থানের দিকে ফিরে যায়। ডিস্ক আন্দোলন প্রবাহ বেগ, ইনস্টলেশন অবস্থান এবং অভ্যন্তরীণ ভালভ জ্যামিতি দ্বারা প্রভাবিত হয়।
আসন এবং sealing পৃষ্ঠ
তালিকাভুক্ত আসন উপাদান হল ASTM A182 F316। ভালভ বন্ধ হয়ে গেলে আসন এবং ডিস্ক সিলিং পৃষ্ঠগুলি শাট-অফ ইন্টারফেস গঠন করে। রক্ষণাবেক্ষণের সময় তাদের অবস্থা পরীক্ষা করা উচিত যদি ফুটো বা অস্বাভাবিক বন্ধ পরিলক্ষিত হয়।
প্রবাহের দিকনির্দেশ এবং ইনস্টলেশন
শরীরে চিহ্নিত প্রবাহের দিক অনুযায়ী ভালভ ইনস্টল করা উচিত। ইনস্টলেশনের আগে, ভালভের চারপাশে তীর, সংযোগের মাত্রা এবং উপলব্ধ ক্লিয়ারেন্স পরীক্ষা করুন। আশেপাশের পাইপিং বা সরঞ্জামের সাথে যোগাযোগ না করেই ডিস্কের অপারেটিং রেঞ্জের মধ্য দিয়ে যাওয়ার জন্য পর্যাপ্ত স্থান থাকতে হবে।
অনুভূমিক ইনস্টলেশন
অনুভূমিক ইনস্টলেশন সাধারণত সুইং চেক ভালভ জন্য ব্যবহৃত হয়. ভালভটি এমনভাবে স্থাপন করা উচিত যাতে ডিস্কটি অবাধে চলাচল করতে পারে এবং সামনের প্রবাহ হ্রাস পেলে সিটে ফিরে যেতে পারে।
উল্লম্ব ইনস্টলেশন
উল্লম্ব ইনস্টলেশন ভালভ নকশা এবং প্রবাহ দিক উপর নির্ভর করে। ইনস্টলেশনটি প্রকৃত প্রবাহের অবস্থার অধীনে ডিস্কটিকে সঠিকভাবে বন্ধ করার অনুমতি দেবে। ইনস্টলেশনের আগে নির্দিষ্ট মডেল এবং পাইপলাইন ব্যবস্থা নিশ্চিত করা উচিত।
পাইপলাইন সংযোগ
তালিকাভুক্ত সংযোগ স্পেসিফিকেশন NPT এবং BSP থ্রেড অন্তর্ভুক্ত. মিলন পাইপ বা ফিটিং সংশ্লিষ্ট থ্রেড স্পেসিফিকেশন ব্যবহার করা উচিত। ইনস্টলেশনের সময়, অত্যধিক শক্ত করার শক্তি এড়িয়ে চলুন যা ভালভ বডি বা থ্রেডেড সংযোগকে ক্ষতিগ্রস্ত করতে পারে।
প্রবাহ এবং চাপ বৈশিষ্ট্য
যখন ভালভ খোলা থাকে, ডিস্কটি প্রবাহের পথ থেকে দূরে সরে যায়। ভালভের মাধ্যমে চাপ ড্রপ এর আকার, অভ্যন্তরীণ উত্তরণ, প্রবাহ হার এবং মাঝারি বৈশিষ্ট্যের উপর নির্ভর করে। উচ্চ-প্রবাহ সিস্টেমের জন্য, শুধুমাত্র পাইপের আকারের পরিবর্তে প্রয়োজনীয় প্রবাহ হার অনুযায়ী ভালভের আকার নির্বাচন করা উচিত।
তালিকাভুক্ত চাপ শ্রেণী হল CL150, যার সর্বোচ্চ চাপ 285 PSI। অনুমোদিত কাজের চাপ তাপমাত্রা এবং উপাদানের সাথে পরিবর্তিত হতে পারে, তাই অপারেটিং চাপ এবং তাপমাত্রা প্রযোজ্য চাপ-তাপমাত্রার রেটিং সহ একসাথে পরীক্ষা করা উচিত।
পাম্প ডিসচার্জ লাইন এবং পরিবর্তনশীল প্রবাহের অবস্থার সাথে অন্যান্য সিস্টেমের জন্য, ভালভের প্রতিক্রিয়া সামগ্রিক পাইপলাইন ডিজাইনের অংশ হিসাবে বিবেচনা করা উচিত। প্রবাহের দ্রুত পরিবর্তন ডিস্ক চলাচল এবং সিস্টেমের চাপকে প্রভাবিত করতে পারে।
জল হাতুড়ি বিবেচনা
জলের হাতুড়ি ঘটতে পারে যখন প্রবাহিত তরল বন্ধ হয়ে যায় বা দ্রুত দিক পরিবর্তন করে। একটি চেক ভালভ চাপ বৃদ্ধিতে অবদান রাখতে পারে যদি পাইপলাইনের মধ্য দিয়ে উল্লেখযোগ্য প্রবাহ চলাকালীন ডিস্কটি বন্ধ হয়ে যায়।
চাপ বৃদ্ধির তীব্রতা প্রবাহের বেগ, পাইপের দৈর্ঘ্য, তরল বৈশিষ্ট্য, ভালভ বন্ধ করার বৈশিষ্ট্য এবং পাম্প অপারেশনের মতো কারণের উপর নির্ভর করে। যেখানে জলের হাতুড়ি একটি উদ্বেগ, চেক ভালভ এবং সম্পূর্ণ পাইপিং সিস্টেম একসাথে মূল্যায়ন করা উচিত।
আরো নিয়ন্ত্রিত ডিস্ক চলাচলের প্রয়োজন এমন সিস্টেমের জন্য ধীর-বন্ধ, স্যাঁতসেঁতে বা কাউন্টারওয়েট কনফিগারেশন বিবেচনা করা যেতে পারে। উপযুক্ত কাঠামো প্রকৃত পাইপলাইনের শর্ত এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে।
উপকরণ এবং পরিষেবা শর্তাবলী
নির্দিষ্ট বডি এবং ডিস্কের উপকরণগুলি হল ASTM A351 CF8M (316), যেখানে আসনটি হল ASTM A182 F316৷ এই উপকরণগুলি অনেক শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে স্টেইনলেস স্টীল প্রক্রিয়া মাধ্যমের সাথে সামঞ্জস্যপূর্ণ।
প্রকৃত তরল গঠন, ঘনত্ব, তাপমাত্রা এবং চাপের বিরুদ্ধে উপাদানের সামঞ্জস্যতা পরীক্ষা করা উচিত। সামুদ্রিক জল এবং রাসায়নিক পরিষেবার জন্য ক্লোরাইড এক্সপোজার এবং জারা অবস্থার অতিরিক্ত বিবেচনার প্রয়োজন হতে পারে।
অন্যান্য উপাদান বিকল্প অনুরোধের ভিত্তিতে উপলব্ধ. বিশেষ অ্যাপ্লিকেশনের জন্য, প্রয়োজনীয় শরীর, ডিস্ক এবং আসন উপকরণ উত্পাদন আগে নিশ্চিত করা উচিত।
সাধারণ অ্যাপ্লিকেশন
পাম্প ডিসচার্জ পাইপিং:পাম্প বন্ধ হয়ে গেলে বা অপারেটিং অবস্থার পরিবর্তন হলে বিপরীত প্রবাহকে সীমিত করতে পাম্পের ডাউনস্ট্রিম ব্যবহার করা হয়।
জল চিকিত্সা:সামঞ্জস্যপূর্ণ জল এবং প্রক্রিয়া লাইনে প্রয়োগ করা হয় যেখানে স্বয়ংক্রিয় একমুখী প্রবাহ নিয়ন্ত্রণ প্রয়োজন।
পেট্রোকেমিক্যাল পাইপিং:নির্দিষ্ট চাপ, তাপমাত্রা এবং উপাদান সীমার মধ্যে সামঞ্জস্যপূর্ণ তেল, গ্যাস এবং প্রক্রিয়া তরল ব্যবহার করা হয়।
পাওয়ার এবং ইউটিলিটি সিস্টেম:নির্বাচিত জল, ইউটিলিটি এবং প্রক্রিয়া লাইনের জন্য উপযুক্ত যেখানে বিপরীত প্রবাহ নিয়ন্ত্রণ করা প্রয়োজন।
সামুদ্রিক জল ব্যবস্থা:স্টেইনলেস স্টিলের কনফিগারেশন বিবেচনা করা যেতে পারে যেখানে উপাদানটি প্রকৃত সমুদ্রের জলের অবস্থার জন্য উপযুক্ত।
সাধারণ শিল্প পাইপিং:সরঞ্জাম এবং প্রক্রিয়া লাইনে ব্যবহার করা হয় যেখানে একটি স্ব-চালিত নন-রিটার্ন ফাংশন প্রয়োজন।
নির্বাচন নির্দেশিকা
| প্যারামিটার | নির্বাচনের বিকল্প / প্রয়োজনীয়তা |
| নামমাত্র আকার | DN বা NPS মাত্রা |
| প্রেসার রেটিং | পিএন বা ক্লাস |
| সংযোগের ধরন | ফ্ল্যাঞ্জ, ঢালাই, ওয়েফার, ইত্যাদি |
| ইনস্টলেশন ওরিয়েন্টেশন | অনুভূমিক বা উল্লম্ব ইনস্টলেশন |
| মাঝারি | জল, বাষ্প, তেল, গ্যাস, সমুদ্রের জল বা অন্যান্য তরল |
| কাজের চাপ | সাধারণ অপারেটিং চাপ এবং সর্বোচ্চ চাপ |
| কাজের তাপমাত্রা | পরিবেষ্টিত, মাঝারি, উচ্চ বা ক্রায়োজেনিক তাপমাত্রা |
| শরীরের উপাদান | কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, ডুপ্লেক্স স্টেইনলেস স্টীল ইত্যাদি। |
| সিলিং টাইপ | নরম আসন, ধাতু থেকে ধাতু শক্ত আসন, ওভারলে ঢালাই আসন |
| জল হাতুড়ি প্রতিরোধের | স্ট্যান্ডার্ড, স্লো-ক্লোজিং, ড্যাম্পিং বা কাউন্টারওয়েট টাইপ |
| সংযোগ মান | GB, ANSI, EN, DIN, ইত্যাদি |
| বিশেষ প্রয়োজনীয়তা | অ্যান্টি-জারা, পরিধান-প্রতিরোধী, ক্রায়োজেনিক পরিষেবা, তেল-মুক্ত এবং ডিগ্রেসড, সমুদ্রের জল পরিষেবা ইত্যাদি। |
উদ্ধৃতি এবং প্রযুক্তিগত পর্যালোচনার জন্য, নামমাত্র আকার, চাপ রেটিং, সংযোগের ধরন, ইনস্টলেশন অভিযোজন, মাঝারি, অপারেটিং চাপ, তাপমাত্রা এবং উপাদান প্রয়োজনীয়তা প্রদান করুন। বিশেষ পরিষেবা শর্ত যেমন সমুদ্রের জল, ক্ষয়কারী মিডিয়া বা জলের হাতুড়িও চিহ্নিত করা উচিত।
পরীক্ষা এবং পরিদর্শন
নির্দিষ্ট নকশা এবং উত্পাদন মান হল ASME B16.34, এবং API 598 পরীক্ষা এবং পরিদর্শনের জন্য তালিকাভুক্ত করা হয়েছে৷ প্রযোজ্য পরিদর্শন পদ্ধতি ভালভ বডি, সিলিং এলাকা, মাত্রা এবং চাপের কার্যকারিতা কভার করতে পারে।
শেল টেস্ট
শেল পরীক্ষা নির্দিষ্ট পরীক্ষার শর্তে একত্রিত ভালভের চাপের সীমানা পরীক্ষা করে। পরীক্ষার চাপ এবং ধরে রাখার সময় প্রযোজ্য পরিদর্শন প্রয়োজনীয়তা অনুসরণ করা উচিত।
সিট লিকেজ টেস্ট
সীট পরীক্ষা চেক করে যে বন্ধ ভালভ নির্দিষ্ট লিকেজ গ্রহণযোগ্যতা মানদণ্ড পূরণ করে কিনা। পরীক্ষার শর্তগুলি প্রযোজ্য মান এবং ভালভ স্পেসিফিকেশনের উপর নির্ভর করে।
চূড়ান্ত পরিদর্শন
চূড়ান্ত পরিদর্শনে মাত্রিক চেক, সংযোগ পরিদর্শন, পৃষ্ঠের অবস্থা, সনাক্তকরণ চিহ্ন এবং অপারেটিং আন্দোলন অন্তর্ভুক্ত থাকতে পারে। প্রয়োজনীয় পরিদর্শন রেকর্ড বা উপাদান ডকুমেন্টেশন অর্ডার প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে.
অপারেশন এবং রক্ষণাবেক্ষণ
কমিশন করার আগে, ভালভের অভিযোজন, প্রবাহের দিক এবং পাইপলাইনের পরিচ্ছন্নতা পরীক্ষা করুন। পাইপলাইনে থাকা বিদেশী কণাগুলি অপারেশন চলাকালীন ডিস্ক বা সিলিং পৃষ্ঠকে প্রভাবিত করতে পারে।
পরিষেবা চলাকালীন, অস্বাভাবিক শব্দ, কম্পন, বারবার ডিস্ক চলাচল বা বিপরীত প্রবাহ তদন্ত করা উচিত। এই শর্তগুলি প্রবাহের বেগ, ইনস্টলেশন, ভালভের আকার বা অপারেটিং সিস্টেমের পরিবর্তনের সাথে সম্পর্কিত হতে পারে।
পরিদর্শন বা রক্ষণাবেক্ষণের আগে, পাইপলাইনটি বিচ্ছিন্ন করুন এবং চাপ দিন। পরিধান, জমা বা ক্ষতির জন্য ডিস্ক, কব্জা প্রক্রিয়া, আসন পৃষ্ঠ এবং শরীরের সংযোগ পরীক্ষা করুন। উপাদানগুলি প্রতিস্থাপন করুন যখন তাদের অবস্থা আর প্রযোজ্য রক্ষণাবেক্ষণের প্রয়োজনীয়তা পূরণ করে না।
FAQ
প্রশ্ন 1: সুইং চেক ভালভ ANSI ক্লাস 150 কি?
একটি সুইং চেক ভালভ ANSI ক্লাস 150 হল একটি হিংড-ডিস্ক চেক ভালভ যার একটি ক্লাস 150 চাপ রেটিং রয়েছে। এটি ডিস্ক খুলতে প্রক্রিয়া প্রবাহ ব্যবহার করে এবং প্রবাহ হ্রাস বা বিপরীত হয়ে গেলে বন্ধ হয়ে যায়, এটি সামঞ্জস্যপূর্ণ শিল্প পাইপিংয়ে স্বয়ংক্রিয় বিপরীত-প্রবাহ প্রতিরোধের জন্য উপযুক্ত করে তোলে।
প্রশ্ন 2: একটি সুইং চেক ভালভের জন্য কি অ্যাকচুয়েটরের প্রয়োজন হয়?
না। পাইপলাইনে প্রবাহ এবং চাপের অবস্থা অনুযায়ী ডিস্ক স্বয়ংক্রিয়ভাবে কাজ করে। স্বাভাবিক চেক-ভালভ অপারেশনের জন্য কোনো বায়ুসংক্রান্ত, বৈদ্যুতিক বা হাইড্রোলিক অ্যাকুয়েটরের প্রয়োজন নেই।
প্রশ্ন 3: সুইং চেক ভালভ নির্বাচন করার সময় কোন তথ্য প্রয়োজন?
মূল তথ্যের মধ্যে পাইপের আকার, চাপের শ্রেণী, সংযোগের ধরন, ইনস্টলেশনের দিক, মাঝারি, অপারেটিং চাপ, তাপমাত্রা, উপাদানের প্রয়োজনীয়তা এবং ক্ষয়, জলের হাতুড়ি বা পরিদর্শন সম্পর্কিত কোনো বিশেষ প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।
প্রশ্ন 4: স্টেইনলেস স্টিল নির্মাণ সমুদ্রের জলের জন্য ব্যবহার করা যেতে পারে?
এটি উপযুক্ত সামুদ্রিক জল অ্যাপ্লিকেশনের জন্য বিবেচনা করা যেতে পারে, তবে উপাদানের সামঞ্জস্য ক্লোরাইডের ঘনত্ব, তাপমাত্রা, প্রবাহের অবস্থা এবং অন্যান্য জারা কারণগুলির উপর ভিত্তি করে মূল্যায়ন করা উচিত। স্টেইনলেস স্টীল গ্রেড নির্বাচন করার আগে নিশ্চিত করা উচিত.
প্রশ্ন 5: ভালভ ইনস্টল করার পরে বিপরীত প্রবাহ কি হতে পারে?
সম্ভাব্য কারণগুলির মধ্যে রয়েছে ভুল ইনস্টলেশন দিকনির্দেশ, একটি ডিস্ক যা অবাধে চলাচল করতে পারে না, ক্ষতিগ্রস্ত সিলিং পৃষ্ঠ, ভালভের ভিতরে বিদেশী উপাদান, অনুপযুক্ত আকার বা উদ্দেশ্য পরিসীমার বাইরে অপারেটিং অবস্থা। সিস্টেমটি নিরাপদে বিচ্ছিন্ন হওয়ার পরে ভালভ এবং পার্শ্ববর্তী পাইপিং পরিদর্শন করা উচিত।
প্রশ্ন 6: উচ্চ-তাপমাত্রা মিডিয়ার জন্য ভালভ ব্যবহার করা যেতে পারে?
তালিকাভুক্ত তাপমাত্রা পরিসীমা -25℃ থেকে 150℃। উচ্চ তাপমাত্রায় প্রকৃত ব্যবহার চাপ-তাপমাত্রার রেটিং এবং মাধ্যমের সাথে শরীর, ডিস্ক এবং আসন সামগ্রীর সামঞ্জস্যের বিপরীতে পরীক্ষা করা উচিত।
প্রশ্ন 7: অন্যান্য উপকরণ পাওয়া যায়?
হ্যাঁ। অন্যান্য উপাদান কনফিগারেশন অনুরোধের ভিত্তিতে উপলব্ধ. প্রয়োজনীয় উপাদান মাঝারি, চাপ, তাপমাত্রা, জারা অবস্থা এবং প্রযোজ্য প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্দিষ্ট করা উচিত।
