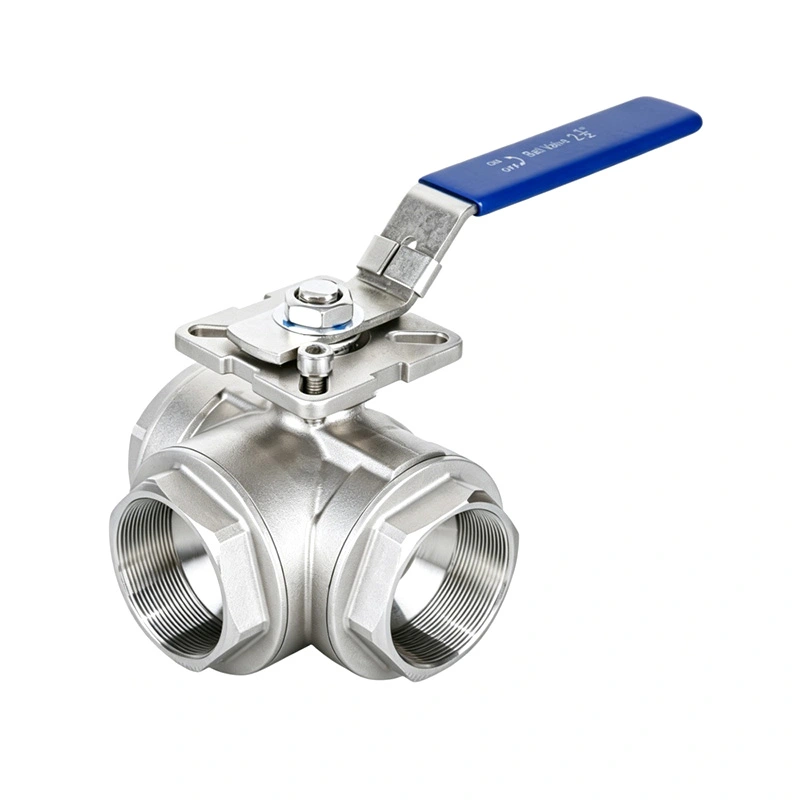

থ্রি ওয়ে বল ভালভ এল পোর্ট

এই থ্রি ওয়ে বল ভালভ এল পোর্টে ইনসুলেটেড পাইপলাইন, সমাহিত ইনস্টলেশন এবং এর জন্য বর্ধিত বাট-ওয়েল্ড প্রান্ত রয়েছে পাইপিং লেআউট যা অতিরিক্ত ঢালাই দূরত্ব প্রয়োজন। প্রসারিত প্রান্ত সময় আরো কাজ স্থান প্রদান পাইপলাইন ঢালাই এবং সঠিক ইনস্টলেশনের সময় ভালভের অভ্যন্তরীণ উপাদানগুলি থেকে ঢালাই তাপকে দূরে রাখতে সহায়তা করে পদ্ধতি অনুসরণ করা হয়।

3-পিস বডি পরিদর্শন, সীল প্রতিস্থাপন এবং পরে রক্ষণাবেক্ষণের জন্য অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস সরবরাহ করে পাইপলাইন বিচ্ছিন্ন করা হয়েছে এবং নিম্নচাপ করা হয়েছে। এল-পোর্ট প্রবাহ পথটি ডাইভার্ট করা বা সামঞ্জস্যপূর্ণ সুইচিংয়ের জন্য উপযুক্ত বিভিন্ন পাইপলাইন শাখার মধ্যে মিডিয়া। ভালভ পেট্রোকেমিক্যাল, তেল এবং গ্যাস, তাপ শক্তি এবং ব্যবহার করা যেতে পারে অপারেটিং মাধ্যম, চাপ এবং অনুযায়ী নির্বাচিত সিলিং কনফিগারেশন সহ জল চিকিত্সা সিস্টেম তাপমাত্রা

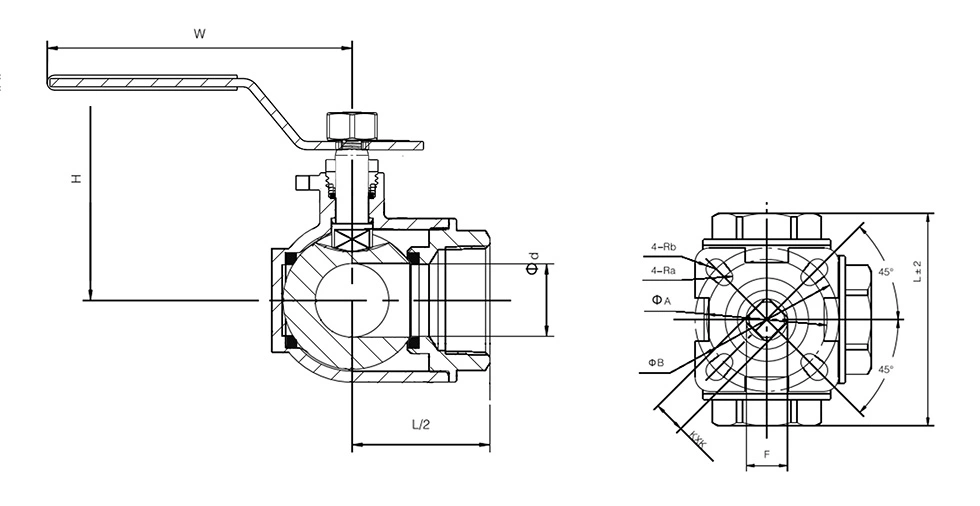

প্রধান মাত্রা

* N: ANSI B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়
* B: BS21 BSP অনুযায়ী থ্রেড শেষ হয়

পণ্যের সুবিধা

থ্রি-ওয়ে ফ্লো কন্ট্রোলের জন্য এল-পোর্ট ফ্লো পাথ

দথ্রি ওয়ে বল ভালভ এল পোর্টসুইচিং বা ডাইভার্ট করার জন্য একটি এল-পোর্ট ফ্লো কনফিগারেশন ব্যবহার করে সংযুক্ত পাইপলাইন শাখাগুলির মধ্যে সামঞ্জস্যপূর্ণ মিডিয়া। প্রবাহ পথ প্রয়োজনীয় অনুযায়ী নির্বাচন করা উচিত পাইপিং বিন্যাস এবং অপারেটিং ফাংশন, এই কনফিগারেশনটি অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে নির্দেশমূলক প্রবাহ নিয়ন্ত্রণ প্রয়োজন।

বর্ধিত বাট-ওয়েল্ড শেষ নকশা

বর্ধিত বাট-ওয়েল্ড প্রান্তগুলি ভালভ বডি এবং পাইপলাইনের মধ্যে অতিরিক্ত ঢালাই দূরত্ব প্রদান করে। এই কনফিগারেশনটি উত্তাপযুক্ত পাইপলাইন, সমাহিত ইনস্টলেশন এবং পাইপিং লেআউটের জন্য দরকারী যেখানে অতিরিক্ত ছাড়পত্র রয়েছে ভালভের চারপাশে প্রয়োজনীয়। তাপ ইনপুট নিয়ন্ত্রণ এবং রক্ষা করার জন্য সঠিক ঢালাই পদ্ধতি অনুসরণ করা উচিত ভালভের অভ্যন্তরীণ উপাদান।

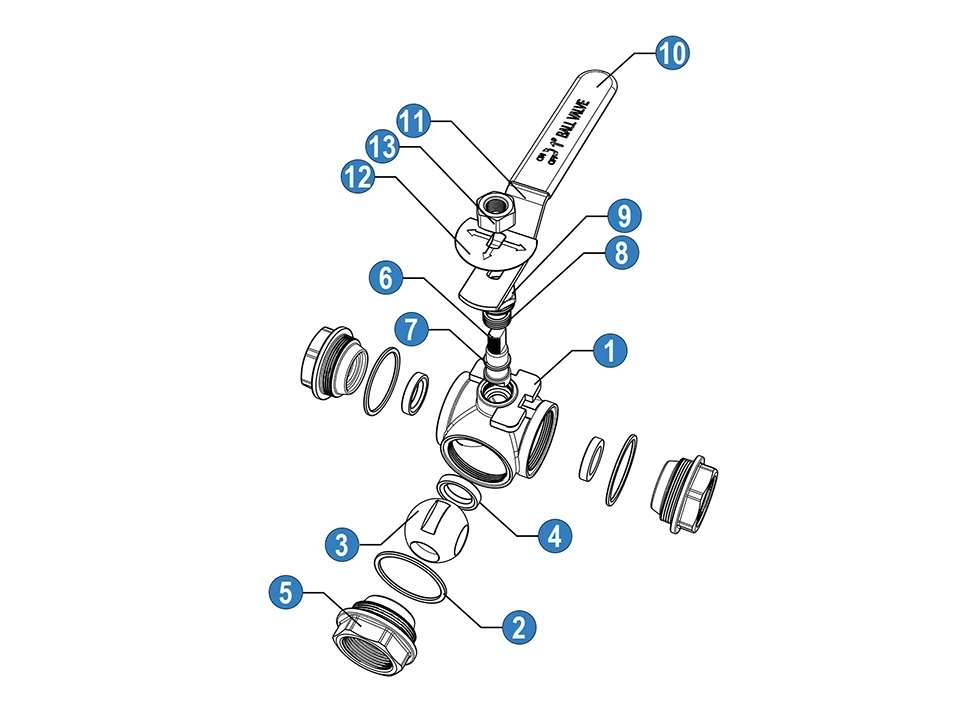

রক্ষণাবেক্ষণের জন্য থ্রি-পিস নির্মাণ

থ্রি-পিস বডি পরিদর্শন এবং পরিষেবাযোগ্য অভ্যন্তরীণ উপাদানগুলির প্রতিস্থাপনের জন্য ভালভটিকে খোলার অনুমতি দেয় পাইপলাইন বিচ্ছিন্ন এবং অবসাদগ্রস্ত হওয়ার পরে। এই নির্মাণ যখন পর্যায়ক্রমিক রক্ষণাবেক্ষণ সহজ করতে পারে বল, আসন বা সীল পরিদর্শন প্রয়োজন.

গুণমান পরিদর্শন

1. কাঁচামাল যাচাইকরণ

স্টেইনলেস স্টীল উপকরণ PMI এবং সংশ্লিষ্ট উপাদান যাচাইকরণ পদ্ধতি অনুযায়ী চেক করা যেতে পারে প্রযোজ্য অর্ডার প্রয়োজনীয়তা। কনফিগারেশনের জন্য উপাদান সনাক্তকরণ এবং ডকুমেন্টেশনও বজায় রাখা যেতে পারে ট্রেসেবিলিটি প্রয়োজন।

2. ঢালাই শেষ মাত্রিক পরিদর্শন

বর্ধিত ওয়েল্ড প্রান্তগুলি মূল মাত্রাগুলির জন্য পরিদর্শন করা হয় যেমন শেষের দৈর্ঘ্য, বেভেল জ্যামিতি, প্রাচীরের বেধ এবং প্রান্তিককরণ এই চেকগুলি নিশ্চিত করতে সাহায্য করে যে ভালভের মাত্রা নির্দিষ্ট পাইপলাইন সংযোগের সাথে সামঞ্জস্যপূর্ণ।

3. হাইড্রোস্ট্যাটিক এবং সিলিং টেস্ট

ভালভ পরীক্ষায় প্রযোজ্য অনুযায়ী হাইড্রোস্ট্যাটিক শেল পরীক্ষা এবং সিলিং কর্মক্ষমতা পরীক্ষা অন্তর্ভুক্ত রয়েছে পরিদর্শন প্রয়োজনীয়তা। পরীক্ষার শর্ত এবং গ্রহণযোগ্যতা মানদণ্ড ভালভ অনুযায়ী নিশ্চিত করা উচিত স্পেসিফিকেশন এবং প্রযোজ্য মান।

4. চূড়ান্ত পরিদর্শন

প্যাকেজিংয়ের আগে, সমাপ্ত ভালভটি চেহারা, বডি অ্যাসেম্বলি, ওয়েল্ড-এন্ড অবস্থা এবং অপারেটিং জন্য পরীক্ষা করা হয় ফাংশন পণ্য সনাক্তকরণ এবং প্রয়োজনীয় ডকুমেন্টেশন অর্ডার স্পেসিফিকেশনের বিরুদ্ধেও পরীক্ষা করা যেতে পারে।

প্যাকেজিং

ভালভগুলি ভালভের আকারের জন্য উপযুক্ত প্রতিরক্ষামূলক প্যাকেজিং সহ রপ্তানি পরিবহনের জন্য প্রস্তুত করা হয় শিপিং পদ্ধতি। ঢেউতোলা কার্টন এবং পাতলা পাতলা কাঠের কেস ভালভ বডি এবং বর্ধিত ঝালাই প্রান্ত রক্ষা করতে ব্যবহার করা যেতে পারে প্রভাব, কম্প্রেশন এবং হ্যান্ডলিং ক্ষতি থেকে। ঝালাই শেষ পৃথকভাবে ক্ষতি প্রতিরোধ সাহায্য করার জন্য সুরক্ষিত করা হয় পরিবহন সময় বেভেল পৃষ্ঠ.

FAQ

1. এল-পোর্ট ফ্লো কনফিগারেশনের কাজ কী?

L-পোর্ট কনফিগারেশনটি সংযুক্ত পাইপলাইন শাখাগুলির মধ্যে প্রবাহ পরিবর্তন করতে বা অন্যত্র পরিবর্তন করতে ব্যবহৃত হয়। প্রকৃত প্রবাহ বিন্যাস পোর্ট কনফিগারেশন এবং প্রয়োজনীয় পাইপিং বিন্যাসের উপর নির্ভর করে, তাই প্রবাহের দিকটি হওয়া উচিত অর্ডার করার আগে নিশ্চিত।

2. আপনি বিস্তারিত পণ্য পরামিতি প্রদান করতে পারেন?

হ্যাঁ। পণ্য অঙ্কন, মাত্রিক তথ্য এবং প্রযুক্তিগত বৈশিষ্ট্য ভালভ অনুযায়ী প্রদান করা যেতে পারে কনফিগারেশন এবং প্রকল্পের প্রয়োজনীয়তা। সংযোগ মাত্রা, চাপ রেটিং, তাপমাত্রা পরিসীমা এবং উপাদান উত্পাদনের আগে নির্দিষ্টকরণ নিশ্চিত করা উচিত।

3. ভালভ বিভিন্ন পরিষেবা অবস্থার জন্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। উপাদান সমন্বয়, সিলিং উপাদান, বর্ধিত মাত্রা এবং অন্যান্য কনফিগারেশন বিশদ হতে পারে অপারেটিং মাধ্যম, চাপ, তাপমাত্রা এবং ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী বিবেচনা করা হয়। অন্যান্য উপকরণ যেখানে প্রযোজ্য অনুরোধের ভিত্তিতে উপলব্ধ।

4. একটি উদ্ধৃতি অনুরোধ করার সময় কি তথ্য প্রদান করা উচিত?

অনুগ্রহ করে প্রয়োজনীয় ভালভের আকার, চাপের রেটিং, সংযোগের মান, অপারেটিং তাপমাত্রা, মাঝারি, প্রবাহ প্রদান করুন অটোমেশন প্রয়োজন হলে ব্যবস্থা এবং actuator প্রয়োজনীয়তা. পাইপলাইন অঙ্কন বা আবেদন তথ্য এছাড়াও করতে পারেন উপযুক্ত কনফিগারেশন নিশ্চিত করতে সাহায্য করুন।

5. আমি কি Shangtai কারখানা পরিদর্শন করতে পারি?

অ্যাপয়েন্টমেন্টের মাধ্যমে ওয়েনঝো উৎপাদন সুবিধায় কারখানা পরিদর্শনের ব্যবস্থা করা যেতে পারে। দর্শক ভালভ আলোচনা করতে পারেন স্পেসিফিকেশন, উত্পাদন প্রয়োজনীয়তা এবং প্রাসঙ্গিক প্রযুক্তিগত বা বিক্রয় দলের সাথে আবেদন শর্তাবলী.
