থ্রি ওয়ে বল ভালভ

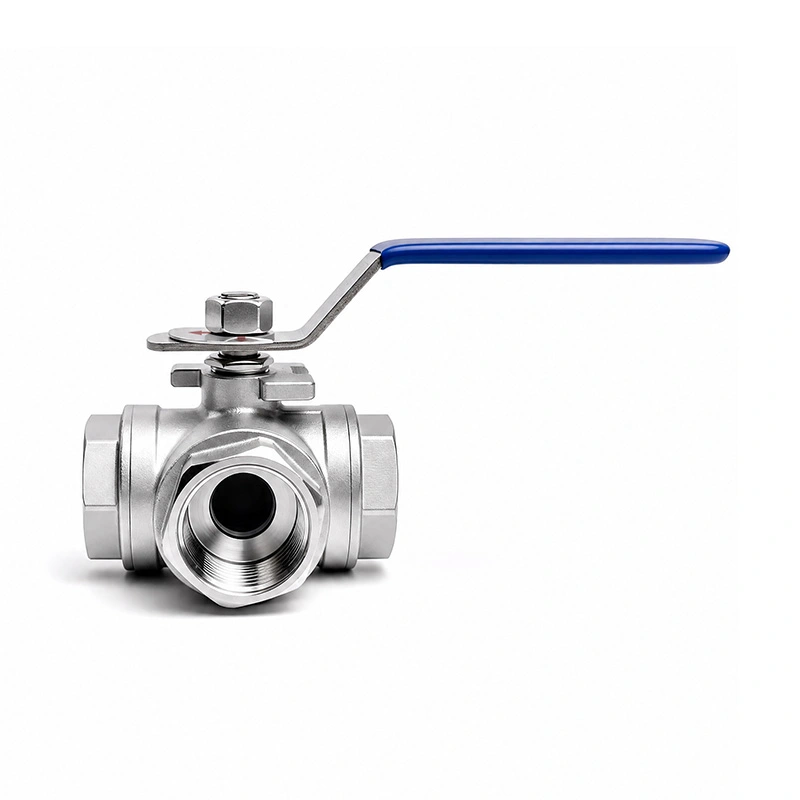

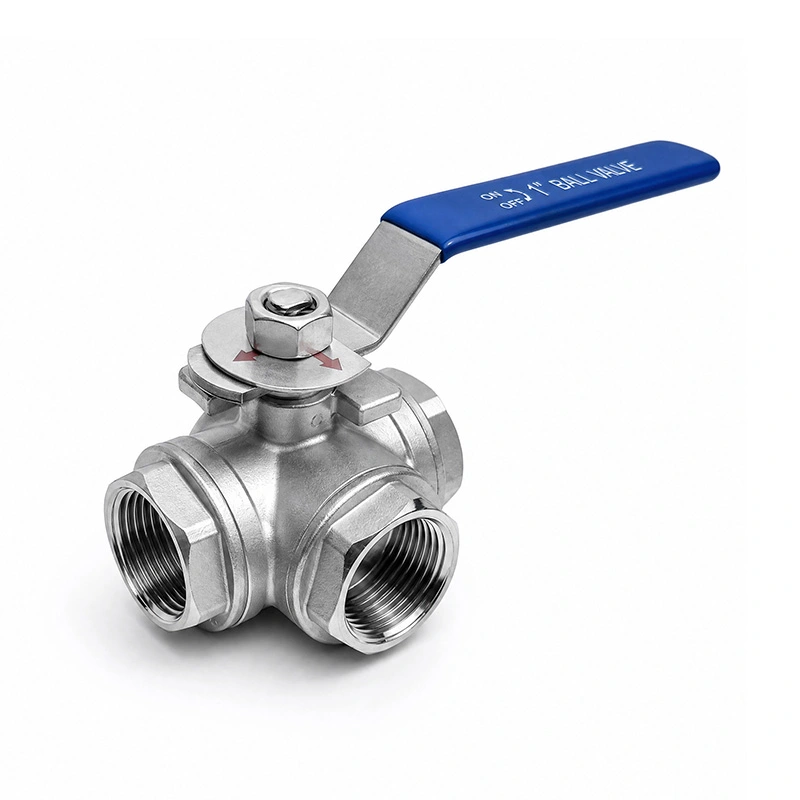

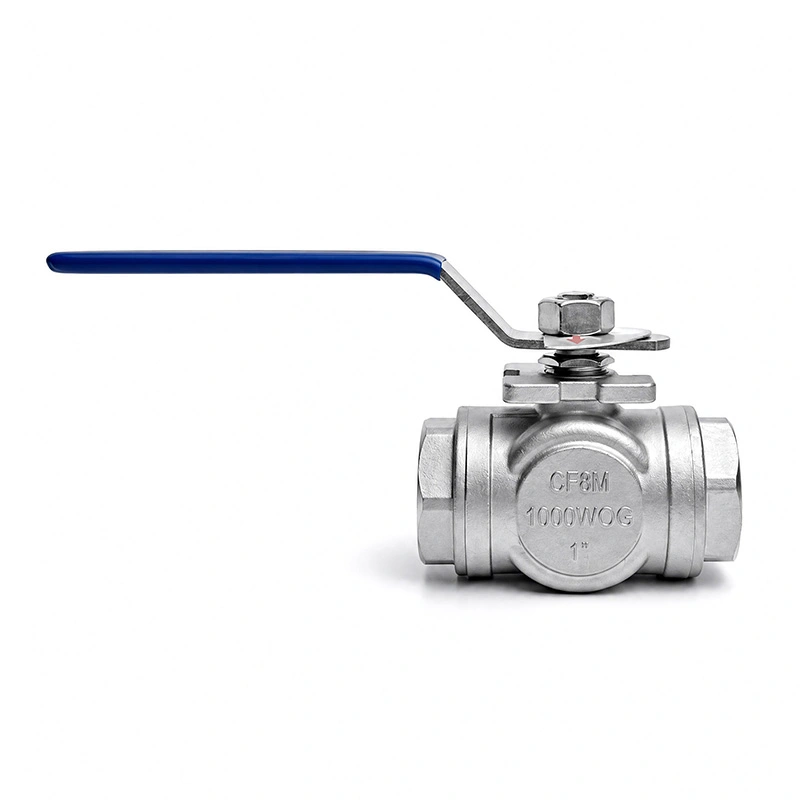

থ্রি ওয়ে বল ভালভ টি পোর্ট
Shangtai থ্রি ওয়ে বল ভালভ টি পোর্ট ফ্লো মিক্সিং, ডাইভার্টিং এবং মাল্টি-ডিরেকশন ডিস্ট্রিবিউশন সক্ষম করে। নির্ভুলতা থ্রেড, কঠোর QC, সাইটের উপাদান যাচাইকরণ, ছাঁচ উন্নয়ন ক্ষমতা এবং আমাদের Wenzhou কারখানা থেকে দ্রুত সমর্থন।
থ্রি ওয়ে বল ভালভ টি পোর্টটি পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য একটি কমপ্যাক্টের মাধ্যমে নমনীয় প্রবাহ নিয়ন্ত্রণ প্রয়োজন ভালভ এর টি-আকৃতির প্রবাহ প্যাসেজ একাধিক পাইপলাইনের দিকনির্দেশকে সংযুক্ত করতে পারে, এটিকে মেশানো, ডাইভার্ট করার জন্য উপযুক্ত করে তোলে। বাইপাস, বা মিডিয়া বিতরণ।
বেশ কয়েকটি দ্বি-মুখী ভালভ ব্যবহারের সাথে তুলনা করে, একটি টি-পোর্ট থ্রি-ওয়ে বল ভালভ পাইপলাইন বিন্যাসকে সহজ করতে সাহায্য করে, কমাতে সংযোগ পয়েন্ট, এবং তরল নিয়ন্ত্রণ সিস্টেমে অপারেশন দক্ষতা উন্নত।
প্রধান মাত্রা
| আকার | 1/2"- 4" |
| প্রেসার ক্লাস | CL150 |
| থ্রেড স্ট্যান্ডার্ড | এনপিটি, বিএসপি |
| সর্বোচ্চ চাপ | 285PSI |
| নকশা এবং উত্পাদন মান | ASME B16.34 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | ASTM A351 CF8M（316） |
| বল উপাদান | ASTM A182 F316 |
| স্টেম উপাদান | ASTM A182 F316 |
| আসন উপাদান | RPTFE(PTFE+15%fv) |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |

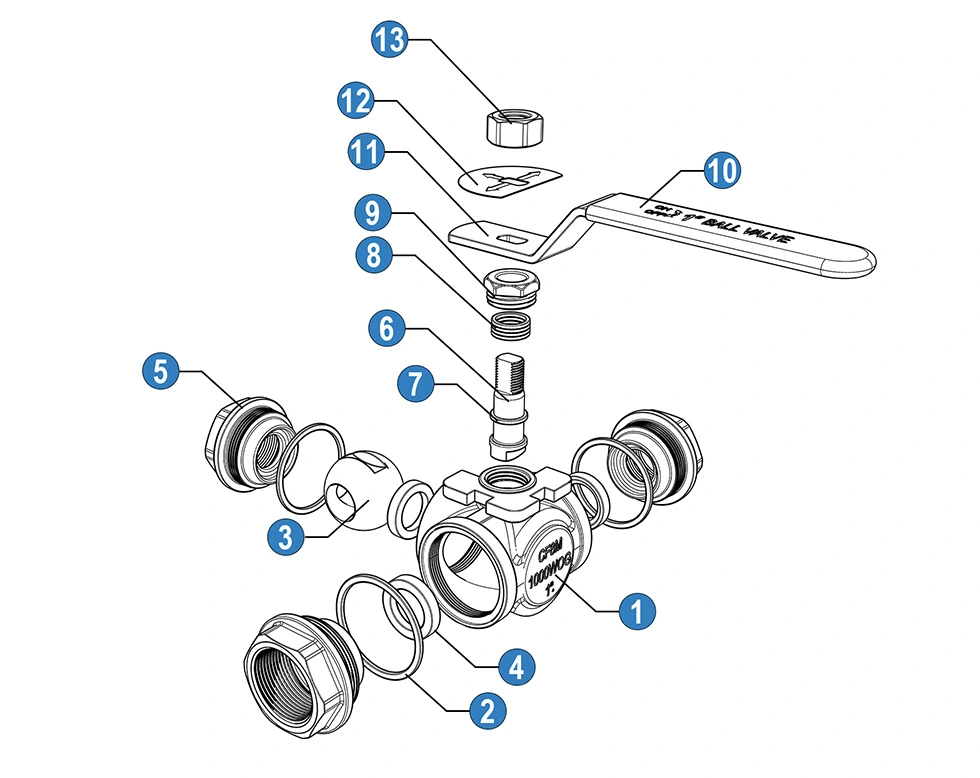

| না | নাম | উপাদান (*N/B) | ||
| 1 | শরীর | WCB | CF8 | CF8M |
| 2 | গ্যাসকেট | পিটিএফই | ||
| 3 | বল | 304 | 304 | 304 |
| 4 | আসন | পিটিএফই/আরপিটিএফই/পিপিএল | ||
| 5 | বনেট | WCB | CF8 | CF8M |
| 6 | কান্ড | 304 | 304 | 304 |
| 7 | স্টেম ওয়াশার | PTFE/PTFE.25% গ্লাস ফাইবার | ||
| 8 | প্যাকিং | পিটিএফই | ||
| 9 | গ্রন্থি | 304 | ||
| 10 | হাতল হাতা | পিভিসি | ||
| 11 | হ্যান্ডেল | এসএস | ||
| 12 | ক্রাউন ওয়াশার | 304 | ||
| 13 | বাদাম | 304 | ||
* N: ANSI B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়
* B: BS21 BSP অনুযায়ী থ্রেড শেষ হয়

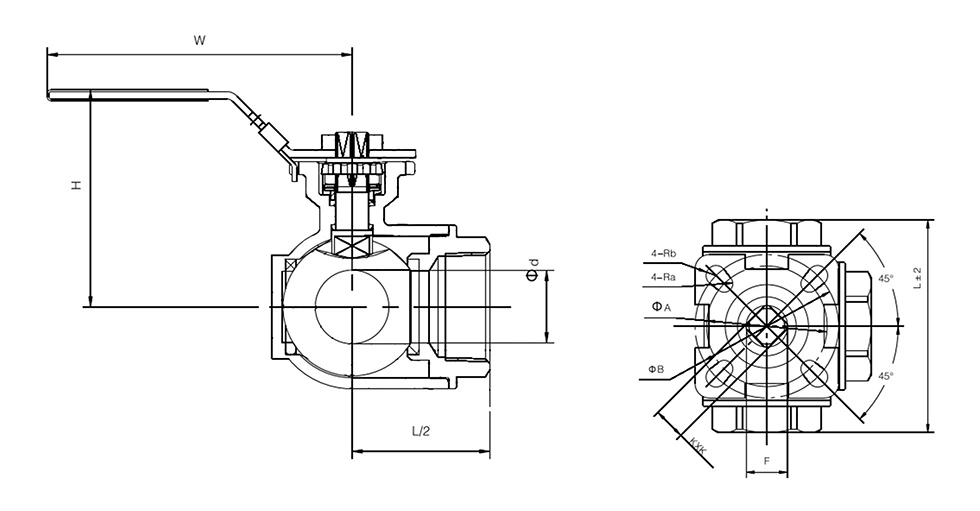

| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| রা | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| আরবি | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| কেএক্সকে | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03-F04 | F03-F04 | F04-F05 | F04-F05 | F05-F07 | F05-F07 |
কেন আমাদের চয়ন করুন
উৎস ভালভ প্রস্তুতকারক
Shangtai হল একটি পেশাদার ভালভ কারখানা যা ওয়েনঝো, ঝেজিয়াং, চীন, বিমানবন্দর থেকে মাত্র 10 মিনিটে অবস্থিত।
প্রত্যয়িত উত্পাদন সিস্টেম
আমাদের উত্পাদন ISO 9001 মান ব্যবস্থাপনা মান এবং CE সার্টিফিকেশন প্রয়োজনীয়তা অনুসরণ করে।
সূক্ষ্ম থ্রেড প্রক্রিয়াকরণ
যথার্থ-মেশিনযুক্ত থ্রেডগুলি মসৃণ ইনস্টলেশন, স্থিতিশীল সংযোগ এবং নির্ভরযোগ্য সিলিং কার্যকারিতা নিশ্চিত করে।
সম্পূর্ণ মান নিয়ন্ত্রণ
মানসম্মত পরিদর্শন উপাদান চেকিং, মেশিনিং, সমাবেশ, চাপ পরীক্ষা এবং প্যাকিং জুড়ে প্রয়োগ করা হয়।
অন-সাইট উপাদান যাচাইকরণ
উপাদান পরীক্ষার ডিভাইসের সাথে সজ্জিত, আমরা বৃহত্তর ক্রয় আত্মবিশ্বাসের জন্য সাইটের উপাদান পরিদর্শন সমর্থন করি।
ছাঁচ উন্নয়ন ক্ষমতা
আমরা অঙ্কন, নমুনা, বা OEM প্রয়োজনীয়তা অনুযায়ী ছাঁচ উন্নয়ন এবং কাস্টমাইজড উত্পাদন সমর্থন করতে পারেন।
দ্রুত বিক্রয়োত্তর প্রতিক্রিয়া
আমাদের পরিষেবা দল পণ্য নির্বাচন, অর্ডার ফলো-আপ এবং বিক্রয়োত্তর সমস্যাগুলির জন্য সময়মত সহায়তা প্রদান করে।
প্রযোজ্য শিল্প
জল চিকিত্সা:জল বন্টন, পরিস্রাবণ এবং প্রক্রিয়া পাইপিং ব্যবহার করা হয় যেখানে প্রবাহ সংযোগ লাইনের মধ্যে ডাইভার্ট করা প্রয়োজন।
রাসায়নিক প্রক্রিয়াকরণ:রাসায়নিক স্থানান্তর, ডোজ এবং প্রক্রিয়া পাইপলাইনের জন্য উপযুক্ত যখন ভালভ উপকরণ এবং সীলগুলি কাজের মাধ্যমের সাথে সামঞ্জস্যপূর্ণ।
HVAC সিস্টেম:বিভিন্ন শাখার মধ্যে প্রবাহ স্যুইচ বা ডাইভার্ট করার জন্য হিটিং এবং কুলিং সঞ্চালন সিস্টেমে প্রয়োগ করা হয়।
ফার্মাসিউটিক্যাল প্রসেসিং:প্রক্রিয়া সরঞ্জাম এবং পরিষ্কার ইউটিলিটি সিস্টেমের জন্য উপযুক্ত যেখানে সংযোগের ধরন, ভালভ সামগ্রী এবং অভ্যন্তরীণ কনফিগারেশন প্রযোজ্য স্যানিটারি প্রয়োজনীয়তা পূরণ করে।
শিল্প অটোমেশন:স্বয়ংক্রিয় স্কিড, ম্যানিফোল্ড এবং প্রক্রিয়া সরঞ্জামগুলিতে ব্যবহৃত হয় যেখানে একাধিক পাইপলাইনের দিকনির্দেশ একটি একক ত্রিমুখী ভালভ থেকে নিয়ন্ত্রণ করা প্রয়োজন।
সাধারণ তরল বিতরণ:ভালভের চাপ, তাপমাত্রা এবং উপাদান নির্দিষ্টকরণ সাপেক্ষে তরল মিশ্রণ, ডাইভারশন এবং বাইপাস ব্যবস্থার জন্য প্রযোজ্য।
FAQ
প্রশ্ন 1: টি-পোর্ট থ্রি-ওয়ে বল ভালভের প্রধান কাজ কী?
একটি টি-পোর্ট কনফিগারেশন বলটি ঘোরানোর সাথে সাথে তিনটি ভালভ পোর্টের বিভিন্ন সংমিশ্রণকে সংযুক্ত করতে পারে। এটি পোর্ট ওরিয়েন্টেশন এবং প্রয়োজনীয় অপারেটিং অবস্থানের উপর নির্ভর করে ফ্লো ডাইভারশন, ফ্লো মিক্সিং, বাইপাস ব্যবস্থা বা পাইপলাইন শাখাগুলির মধ্যে স্যুইচিংয়ের জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন 2: টি-পোর্ট এবং এল-পোর্টের মধ্যে পার্থক্য কী?
টি-পোর্ট এবং এল-পোর্ট কনফিগারেশন বিভিন্ন প্রবাহ পথ প্রদান করে। একটি টি-পোর্ট নির্দিষ্ট বল পজিশনে তিনটি পোর্টকে সংযুক্ত করতে পারে, এটি একাধিক প্রবাহ ব্যবস্থার প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। একটি এল-পোর্ট সাধারণত একটি সময়ে দুটি পোর্টকে সংযুক্ত করে এবং সাধারণত দুটি দিকের মধ্যে প্রবাহ পরিবর্তনের জন্য ব্যবহৃত হয়।
প্রশ্ন 3: একটি টি-পোর্ট ভালভ দুটি আউটলেটে প্রবাহ বিতরণ করতে পারে?
হ্যাঁ, একটি টি-পোর্ট ভালভ উপযুক্ত কনফিগারেশনে একটি খাঁড়ি থেকে দুটি আউটলেটে প্রবাহের অনুমতি দিতে পারে। যাইহোক, প্রকৃত প্রবাহ বন্টন চাপের পার্থক্য, নিম্নধারার প্রতিরোধ, পাইপের আকার এবং সিস্টেম বিন্যাসের দ্বারা প্রভাবিত হয়। এটা অনুমান করা উচিত নয় যে দুটি আউটলেট সমান প্রবাহ পাবে।
প্রশ্ন 4: থ্রি-ওয়ে বল ভালভ নির্বাচন করার সময় কোন তথ্য প্রয়োজন?
ভালভের আকার, কাজের মাধ্যম, চাপ, তাপমাত্রা, সংযোগের মান, শরীর এবং সীল উপকরণ, প্রয়োজনীয় প্রবাহ প্যাটার্ন এবং অপারেটিং পদ্ধতি প্রদান করুন। স্বয়ংক্রিয় সিস্টেমের জন্য, অ্যাকচুয়েটর প্রকার এবং প্রয়োজনীয় অপারেটিং টর্কও নিশ্চিত করা উচিত।
প্রশ্ন 5: থ্রি ওয়ে বল ভালভ টি পোর্ট কিসের জন্য ব্যবহৃত হয়?
A থ্রি ওয়ে বল ভালভ টি পোর্টযখন একটি পাইপিং সিস্টেমের জন্য তিনটি সংযুক্ত পোর্টের মাধ্যমে একাধিক প্রবাহ পথের প্রয়োজন হয় তখন ব্যবহার করা হয়। প্রকৃত প্রবাহ ফাংশন অভ্যন্তরীণ পোর্ট জ্যামিতি, বলের অবস্থান এবং পাইপলাইন বিন্যাসের উপর নির্ভর করে, তাই অর্ডার করার আগে প্রয়োজনীয় প্রবাহ প্যাটার্ন নিশ্চিত করা উচিত।
প্রশ্ন 6: চালানের আগে ভালভ উপকরণ যাচাই করা যেতে পারে?
হ্যাঁ। উপাদান যাচাইকরণ এবং পরিদর্শন পণ্য কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে. উপাদান ডকুমেন্টেশন বা পরিদর্শন রেকর্ড এছাড়াও প্রদান করা যেতে পারে যেখানে নির্দিষ্ট করা হয়.
