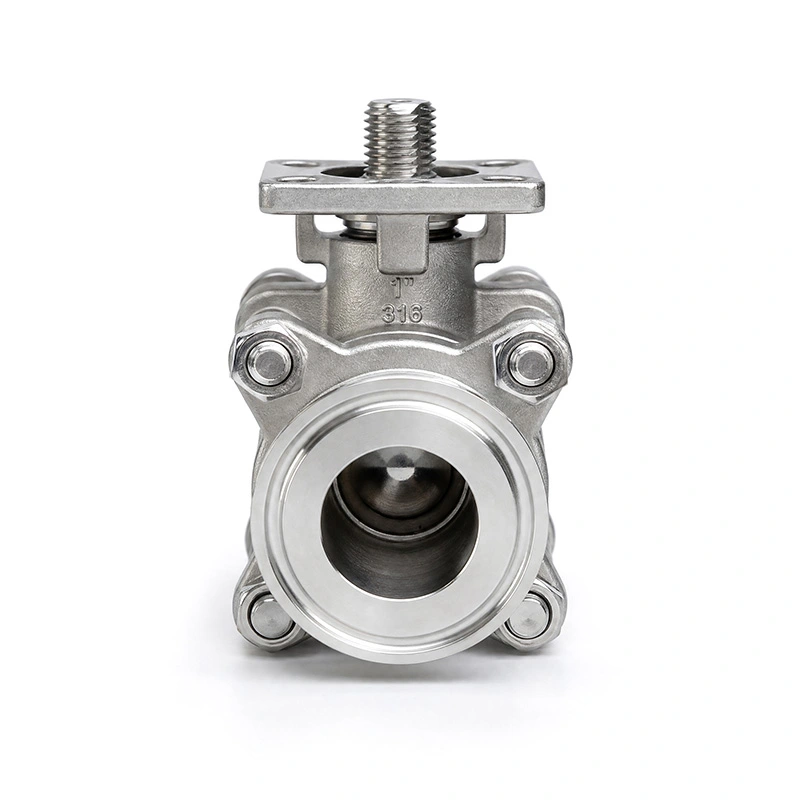

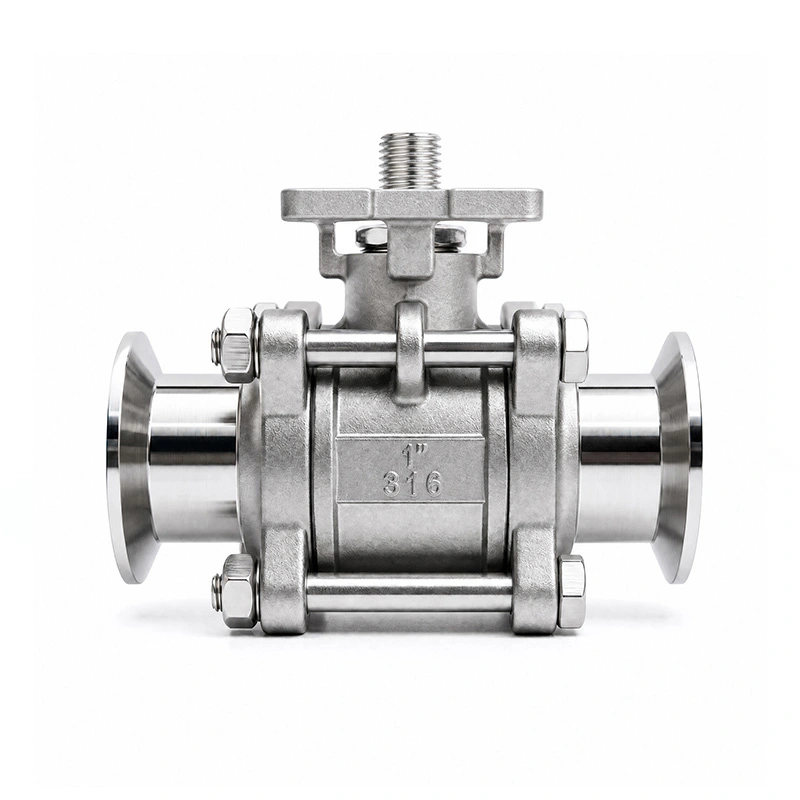

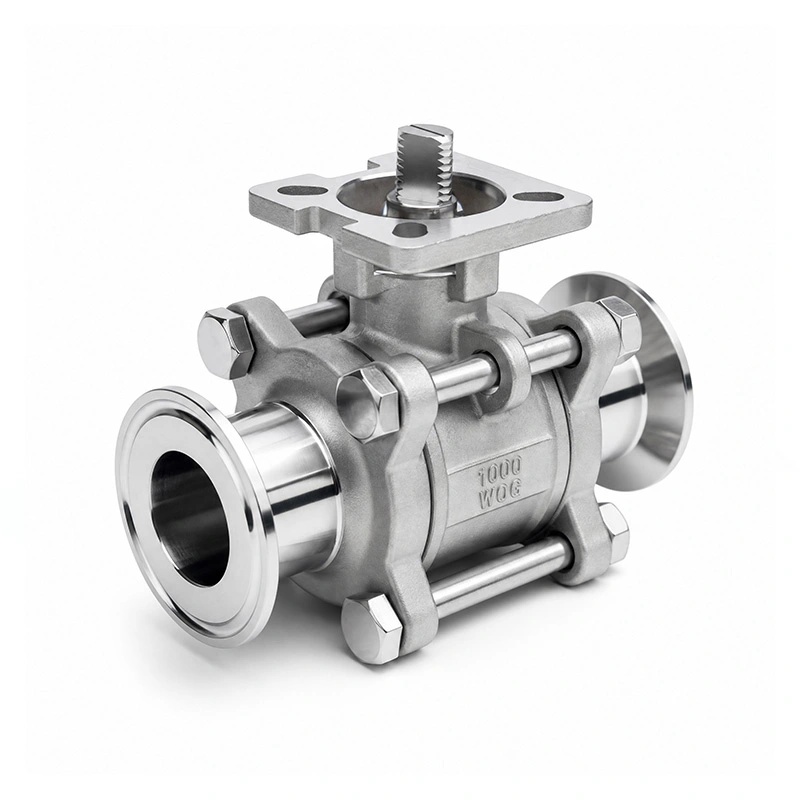

ISO 5211 মাউন্টিং প্যাড সহ 3PC সম্পূর্ণরূপে এনক্যাপসুলেটেড ট্রাই-ক্ল্যাম্প বল ভালভ

ISO 5211 মাউন্টিং প্যাড সহ 3PC সম্পূর্ণরূপে এনক্যাপসুলেটেড ট্রাই-ক্ল্যাম্প বল ভালভ স্যানিটারি এবং প্রক্রিয়া পাইপিং সিস্টেমের জন্য ট্রাই-ক্ল্যাম্প সংযোগ সহ একটি থ্রি-পিস ভালভ বডি ব্যবহার করে। থ্রি-পিস নির্মাণ পাইপলাইন বিচ্ছিন্ন হওয়ার পরে অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস সরবরাহ করে, যখন ISO 5211 মাউন্টিং প্যাড বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকচুয়েটর ইনস্টলেশনের জন্য একটি প্রমিত ইন্টারফেস সরবরাহ করে। এই কনফিগারেশনটি তরল নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত যেখানে স্যানিটারি সংযোগ এবং স্বয়ংক্রিয় ভালভ অপারেশন প্রয়োজন।

প্রধান মাত্রা

মূল নকশা বৈশিষ্ট্য

থ্রি-পিস ভালভ নির্মাণ

থ্রি-পিস বডিতে একটি কেন্দ্রীয় ভালভ বিভাগ এবং দুটি শেষ অংশ থাকে। পাইপলাইনটি সঠিকভাবে বিচ্ছিন্ন হয়ে যাওয়ার পরে এবং ভালভটি ডিপ্রেসারাইজড হওয়ার পরে, অভ্যন্তরীণ উপাদানগুলি পরিদর্শন বা প্রতিস্থাপনের জন্য দেহটি খোলা যেতে পারে। এই কাঠামোটি অ্যাপ্লিকেশনগুলির জন্য দরকারী যেখানে আসন, সীল বা অন্যান্য অভ্যন্তরীণ অংশগুলির পর্যায়ক্রমিক রক্ষণাবেক্ষণের প্রয়োজন হয়।

ট্রাই-ক্ল্যাম্প সংযোগ

ট্রাই-ক্ল্যাম্প সংযোগগুলি থ্রেডেড বা ফ্ল্যাঞ্জযুক্ত জয়েন্টগুলির পরিবর্তে একটি ক্ল্যাম্প এবং গ্যাসকেট বিন্যাস ব্যবহার করে। এই সংযোগ পদ্ধতিটি ভালভকে সরাসরি পাইপলাইনে ঢালাই না করেই ভালভকে ইনস্টল বা সরানোর অনুমতি দেয়। প্রযোজ্য গ্যাসকেট উপাদান এবং সংযোগের মাত্রা প্রক্রিয়া মাঝারি, তাপমাত্রা এবং পাইপিং স্পেসিফিকেশন অনুযায়ী নির্বাচন করা উচিত।

ISO 5211 অ্যাকচুয়েটর মাউন্টিং

ISO 5211 মাউন্টিং প্যাড সহ 3PC সম্পূর্ণরূপে এনক্যাপসুলেটেড ট্রাই-ক্ল্যাম্প বল ভালভ একটি ISO 5211 অ্যাকচুয়েটর মাউন্টিং ইন্টারফেসের সাথে ডিজাইন করা হয়েছে৷ এটি সামঞ্জস্যপূর্ণ বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরকে একটি পৃথক প্রচলিত মাউন্টিং ব্যবস্থার উপর নির্ভর না করে সরাসরি ভালভের সাথে মাউন্ট করার অনুমতি দেয়। অ্যাকচুয়েটর নির্বাচন ভালভের আকার, অপারেটিং টর্ক এবং সিস্টেম নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে মিলিত হওয়া উচিত।

316 স্টেইনলেস স্টীল ভেজা উপাদান

দেহটি ASTM A351 CF8M (316) হিসাবে নির্দিষ্ট করা হয়েছে, যখন বল এবং স্টেমটি ASTM A182 F316 হিসাবে নির্দিষ্ট করা হয়েছে। এই স্টেইনলেস স্টীল উপকরণ শিল্প তরল অ্যাপ্লিকেশনের একটি পরিসীমা জন্য উপযুক্ত যেখানে উপাদান সামঞ্জস্য এবং জারা প্রতিরোধের গুরুত্বপূর্ণ বিবেচনা. RPTFE আসনটি PTFE-কে 15% ফিলারের সাথে একত্রিত করে এবং নির্বাচনের আগে প্রকৃত মাধ্যম এবং অপারেটিং তাপমাত্রার বিপরীতে মূল্যায়ন করা উচিত।

অ্যাপ্লিকেশন

ISO 5211 মাউন্টিং প্যাড সহ 3PC সম্পূর্ণরূপে এনক্যাপসুলেটেড ট্রাই-ক্ল্যাম্প বল ভালভ এমন পাইপিং সিস্টেমে ব্যবহার করা যেতে পারে যার জন্য একটি কমপ্যাক্ট শাট-অফ ভালভ, স্যানিটারি-স্টাইল সংযোগ এবং ঐচ্ছিক স্বয়ংক্রিয় অ্যাকচুয়েশন প্রয়োজন। সাধারণ আবেদন ক্ষেত্র অন্তর্ভুক্ত:

সাধারণ তরল প্রক্রিয়াকরণ

রাসায়নিক তরল হ্যান্ডলিং

জল চিকিত্সা সুবিধা

হালকা শিল্প উত্পাদন

স্বয়ংক্রিয় পাইপিং সিস্টেম

ইনস্টলেশন এবং অপারেশন

ত্রি-বাতা ইনস্টলেশন

ইনস্টলেশনের আগে, নিশ্চিত করুন যে ভালভের আকার, সংযোগের মাত্রা, গ্যাসকেট উপাদান এবং চাপ-তাপমাত্রা প্রয়োজনীয়তা পাইপলাইনের স্পেসিফিকেশনের সাথে মেলে। সঙ্গম ট্রাই-ক্ল্যাম্প সংযোগের মধ্যে ভালভটি স্থাপন করুন, উপযুক্ত গ্যাসকেট ইনস্টল করুন এবং ক্ল্যাম্পের সাথে জয়েন্টটি সুরক্ষিত করুন। সিস্টেমে চাপ দেওয়ার আগে সংযোগটি সঠিক প্রান্তিককরণের জন্য পরীক্ষা করা উচিত।

অ্যাকচুয়েটর ইনস্টলেশন

ISO 5211 মাউন্টিং প্যাড সামঞ্জস্যপূর্ণ বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরগুলির জন্য ইন্টারফেস প্রদান করে। ইনস্টলেশনের আগে অ্যাকচুয়েটর মাউন্টিং প্যাটার্ন, শ্যাফটের মাত্রা এবং প্রয়োজনীয় অপারেটিং টর্ক পরীক্ষা করুন। অ্যাকচুয়েটর ইনস্টল করা উচিত এবং ভালভ এবং অ্যাকুয়েটর প্রস্তুতকারকের নির্দেশ অনুসারে সামঞ্জস্য করা উচিত।

রক্ষণাবেক্ষণ

রক্ষণাবেক্ষণের আগে, পাইপলাইন থেকে ভালভটি আলাদা করুন এবং সমস্ত অবশিষ্ট চাপ ছেড়ে দিন। থ্রি-পিস নির্মাণটি বল, আসন, স্টেম এবং সিলিং উপাদানগুলির পরিদর্শনের জন্য ভালভ বডি খোলার অনুমতি দেয়। জীর্ণ উপাদানগুলিকে উপযুক্ত অংশ দিয়ে প্রতিস্থাপন করুন এবং পরিষেবাতে ফেরত দেওয়ার আগে ভালভের সিলিং এবং অপারেটিং অবস্থা পরীক্ষা করুন৷

নির্বাচন বিবেচনা

একটি নতুন পাইপিং সিস্টেমের জন্য এই ভালভটি নির্বাচন করার সময়, অপারেটিং মাধ্যম, চাপ, তাপমাত্রা, পাইপের আকার, সংযোগের মাত্রা এবং প্রয়োজনীয় অ্যাকচুয়েশন পদ্ধতি বিবেচনা করুন। ভালভ সিট এবং সিলিং উপকরণগুলি প্রক্রিয়া তরলের সাথে সামঞ্জস্যের জন্য পরীক্ষা করা উচিত। স্বয়ংক্রিয় অ্যাপ্লিকেশনের জন্য, ভালভ অপারেটিং টর্ক এবং সিস্টেমের নিয়ন্ত্রণের প্রয়োজনীয়তা অনুযায়ী অ্যাকচুয়েটর নির্বাচন করা উচিত।

FAQ

প্রশ্ন 1: ISO 5211 মাউন্টিং প্যাড সহ একটি 3PC সম্পূর্ণরূপে এনক্যাপসুলেটেড ট্রাই-ক্ল্যাম্প বল ভালভ কীসের জন্য ব্যবহৃত হয়?

ISO 5211 মাউন্টিং প্যাড সহ একটি 3PC সম্পূর্ণরূপে এনক্যাপসুলেটেড ট্রাই-ক্ল্যাম্প বল ভালভ পাইপিং সিস্টেমে চালু/বন্ধ তরল নিয়ন্ত্রণের জন্য ব্যবহৃত হয় যেখানে একটি থ্রি-পিস ভালভ বডি, ট্রাই-ক্ল্যাম্প সংযোগ এবং অ্যাকুয়েটর মাউন্টিং ইন্টারফেস প্রয়োজন। এটি ম্যানুয়াল অপারেশনের জন্য কনফিগার করা যেতে পারে বা স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য একটি উপযুক্ত বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরের সাথে মিলিত হতে পারে।

প্রশ্ন 2: ISO 5211 মাউন্টিং প্যাড কি প্রদান করে?

ISO 5211 মাউন্টিং প্যাড একটি প্রমিত অ্যাকচুয়েটর মাউন্টিং ইন্টারফেস প্রদান করে। সামঞ্জস্যপূর্ণ বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরগুলি প্রযোজ্য ISO 5211 মাউন্টিং মাত্রা অনুযায়ী মাউন্ট করা যেতে পারে, অ্যাকুয়েটরের আকার এবং ভালভ টর্কের প্রয়োজনীয়তা সাপেক্ষে।

প্রশ্ন 3: থ্রি-পিস নির্মাণের সুবিধা কী কী?

পাইপলাইনটি বিচ্ছিন্ন এবং চাপমুক্ত হওয়ার পরে তিন-টুকরা নির্মাণটি ভালভের অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস সরবরাহ করে। এটি সম্পূর্ণরূপে আবদ্ধ এক-টুকরা বডির তুলনায় আসন, সীল এবং অন্যান্য পরিষেবাযোগ্য উপাদানগুলির পরিদর্শন এবং প্রতিস্থাপনকে সহজ করতে পারে।

প্রশ্ন 4: এই ভালভের জন্য কি উপকরণ ব্যবহার করা হয়?

বডিটি হল ASTM A351 CF8M (316), যখন বল এবং স্টেম হল ASTM A182 F316৷ আসনটি হল RPTFE (PTFE+15%fv)। অন্যান্য উপাদান কনফিগারেশন অনুরোধের ভিত্তিতে উপলব্ধ.

প্রশ্ন 5: এই ভালভ কি বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরগুলির সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ। ISO 5211 মাউন্টিং ইন্টারফেসটি অ্যাকুয়েটর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। ভালভের আকার, অপারেটিং টর্ক, চাপ, তাপমাত্রা এবং নিয়ন্ত্রণ ব্যবস্থার প্রয়োজনীয়তা অনুসারে উপযুক্ত অ্যাকচুয়েটর নির্বাচন করা উচিত।

প্রশ্ন 6: অর্ডার দেওয়ার আগে কী পরীক্ষা করা উচিত?

প্রয়োজনীয় ভালভের আকার, সংযোগের মাত্রা, অপারেটিং চাপ, তাপমাত্রা, প্রক্রিয়া মাধ্যম, আসন উপাদান এবং অ্যাকচুয়েশন পদ্ধতি নিশ্চিত করুন। স্বয়ংক্রিয় সিস্টেমের জন্য, অ্যাকচুয়েটর মাউন্টিং প্যাটার্ন এবং প্রয়োজনীয় টর্কও নিশ্চিত করা উচিত।
