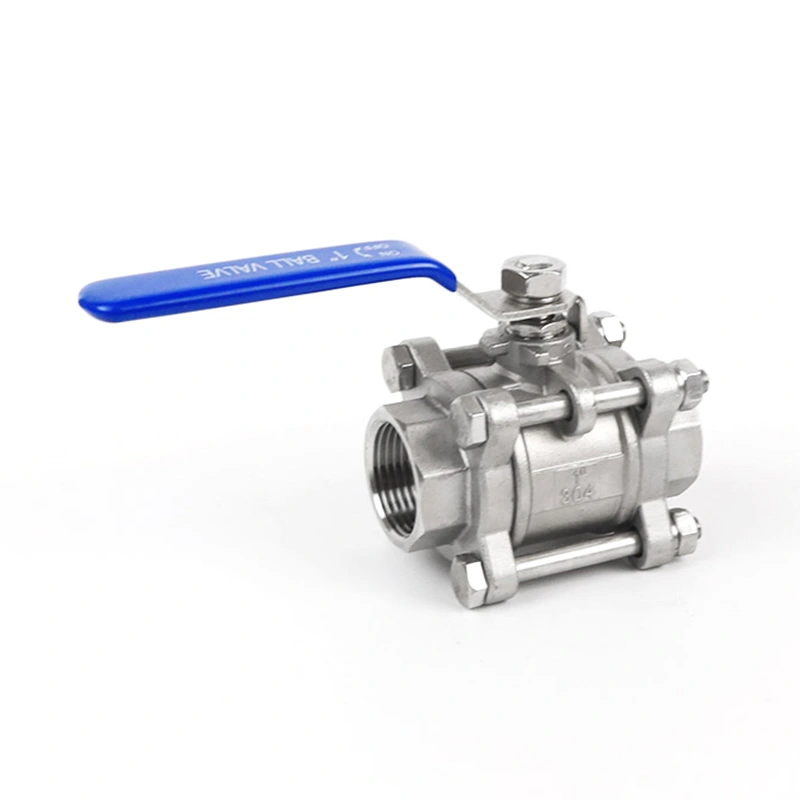

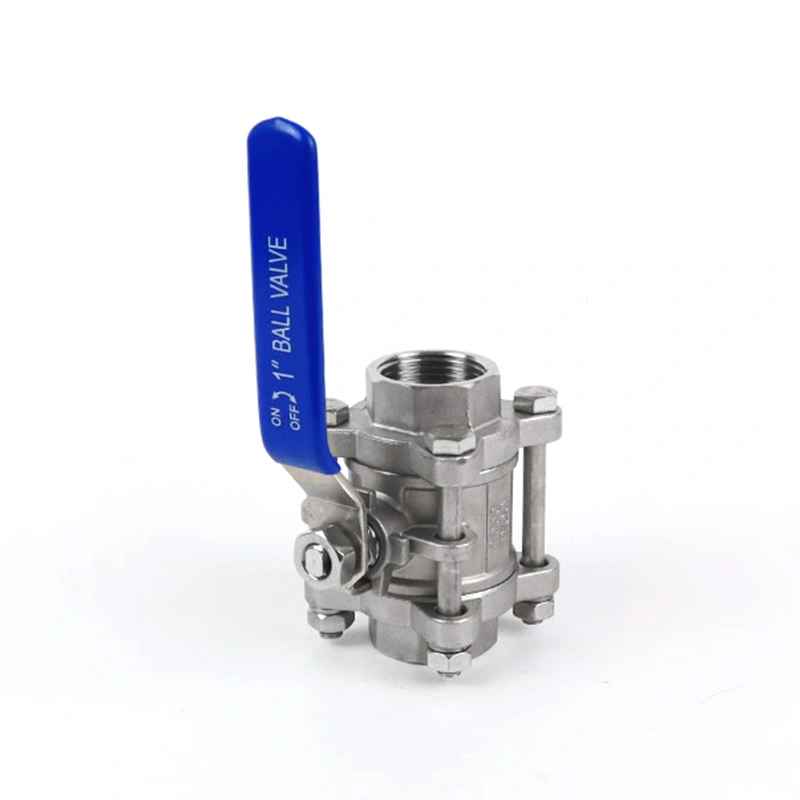

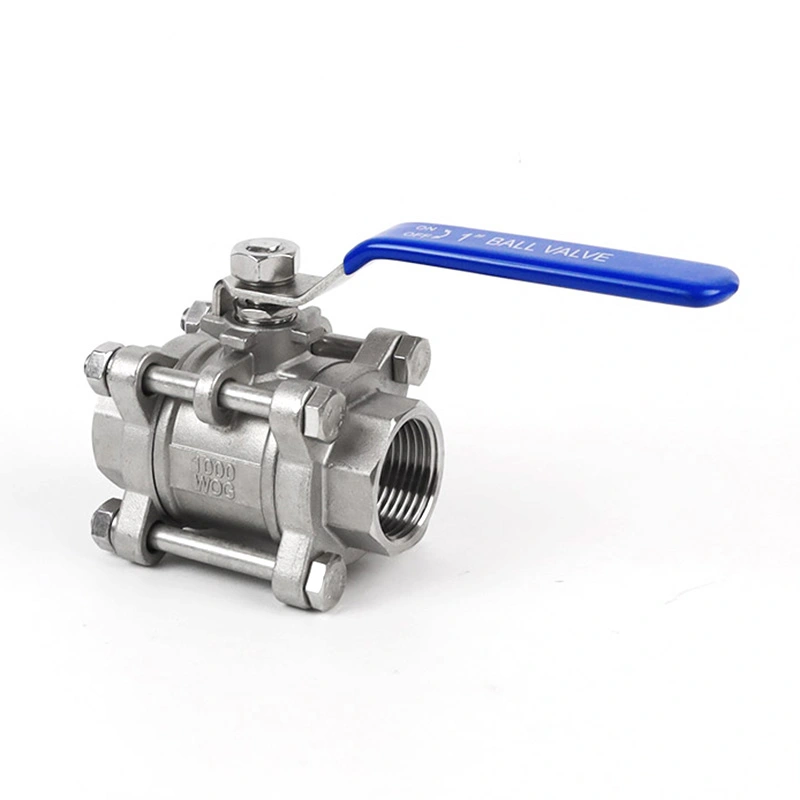

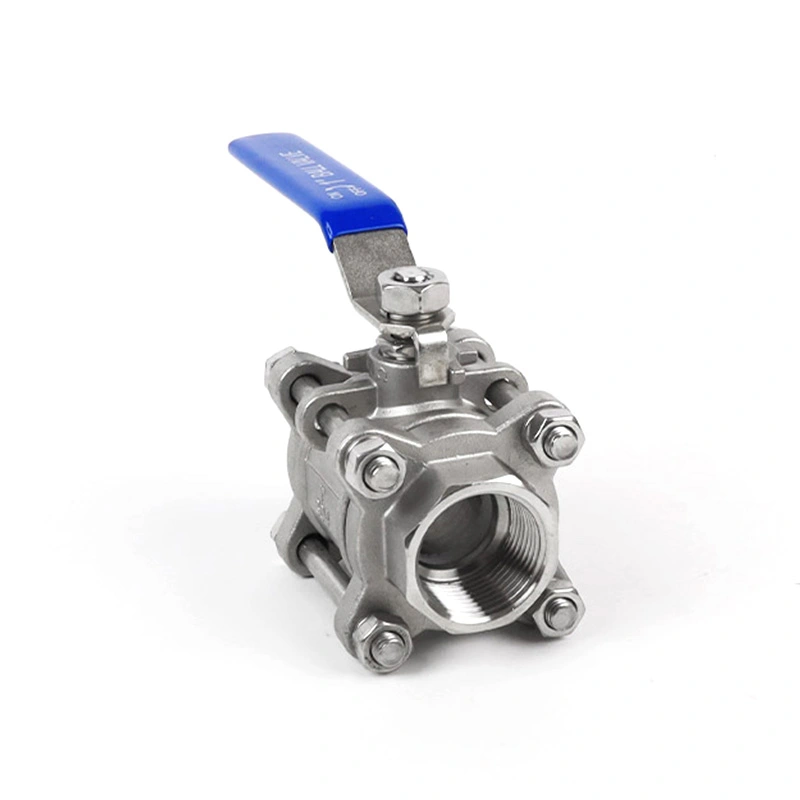

লকিং ডিভাইস সহ 3PC হেভি ডিউটি ​​বল ভালভ

লকিং ডিভাইস সহ Shangtai 3PC হেভি ডিউটি ​​বল ভালভ শিল্প পাইপলাইন সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য নিরাপদ শাট-অফ এবং নিয়ন্ত্রিত ম্যানুয়াল অপারেশন প্রয়োজন। থ্রি-পিস নির্মাণ রক্ষণাবেক্ষণের জন্য অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস সরবরাহ করে, যখন লকযোগ্য হ্যান্ডেল অনিচ্ছাকৃত ভালভ অপারেশন প্রতিরোধে সহায়তা করে। কাজের মাধ্যম এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী বিভিন্ন আসন, সীল, চাপ এবং তাপমাত্রা কনফিগারেশন প্রদান করা যেতে পারে।

সুবিধা

1. হেভি-ডিউটি ​​থ্রি-পিস নির্মাণ

চাঙ্গা থ্রি-পিস বডিটি শিল্প পাইপলাইন পরিষেবার জন্য ডিজাইন করা হয়েছে যেখানে একটি শক্তিশালী ভালভ নির্মাণ প্রয়োজন। থ্রি-পিস ডিজাইনটি পাইপলাইন থেকে পুরো ভালভ বডিটি অপসারণ না করেই পরিদর্শন বা রক্ষণাবেক্ষণের জন্য ভালভটিকে খোলার অনুমতি দেয়।

2. নিয়ন্ত্রিত অপারেশনের জন্য লকযোগ্য হ্যান্ডেল

ইন্টিগ্রেটেড লকিং ডিভাইস হ্যান্ডেলটিকে নির্বাচিত ভালভ অবস্থানে রাখতে সাহায্য করে এবং দুর্ঘটনাজনিত বা অননুমোদিত অপারেশনের ঝুঁকি হ্রাস করে। এই বৈশিষ্ট্যটি শিল্প ব্যবস্থায় কার্যকর যেখানে অপারেশন বা রক্ষণাবেক্ষণের সময় ভালভের অবস্থান নিয়ন্ত্রণ করা প্রয়োজন।

3. এন্টি-ব্লোআউট স্টেম ডিজাইন

যখন ভালভ চাপে থাকে তখন স্টেম ইজেকশন প্রতিরোধে সাহায্য করার জন্য স্টেমটি অভ্যন্তরীণভাবে ধরে রাখা হয়। এই নির্মাণ শিল্প চালু/বন্ধ পরিষেবার জন্য একটি অতিরিক্ত নিরাপত্তা বৈশিষ্ট্য প্রদান করে।

4. স্টেইনলেস স্টীল উপাদান বিকল্প

স্ট্যান্ডার্ড উপাদান কনফিগারেশনে শরীর, বল, স্টেম এবং অন্যান্য উপাদানগুলির জন্য SS316 এবং SS304 বিকল্পগুলি অন্তর্ভুক্ত রয়েছে। পিটিএফই তালিকাভুক্ত কনফিগারেশনে বল সীট, ঘর্ষণ রিং এবং স্টেম প্যাকিংয়ের জন্য ব্যবহৃত হয়। উপাদান নির্বাচন কাজের মাধ্যম, চাপ এবং তাপমাত্রার সাথে মিলিত হওয়া উচিত।

5. চাপ এবং তাপমাত্রা ক্ষমতা

তালিকাভুক্ত কনফিগারেশন অনুযায়ী ভালভ একটি CL150 চাপ শ্রেণী, সর্বোচ্চ 540 PSI চাপ এবং -25℃ থেকে 150℃ তাপমাত্রা পরিসীমা দিয়ে নির্দিষ্ট করা হয়েছে। প্রকৃত অনুমোদিত কাজের চাপ নির্বাচন করার আগে প্রযোজ্য চাপ-তাপমাত্রার অবস্থার বিরুদ্ধে পরীক্ষা করা উচিত।

6. কারখানা উত্পাদন এবং গুণমান নিয়ন্ত্রণ

Shangtai তার কারখানায় ভালভ উত্পাদন, মেশিনিং, সমাবেশ, পরিদর্শন এবং চাপ পরীক্ষা পরিচালনা করে। উপাদান ডকুমেন্টেশন এবং প্রযোজ্য CE এবং ISO 9001 সার্টিফিকেট পণ্য এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে.

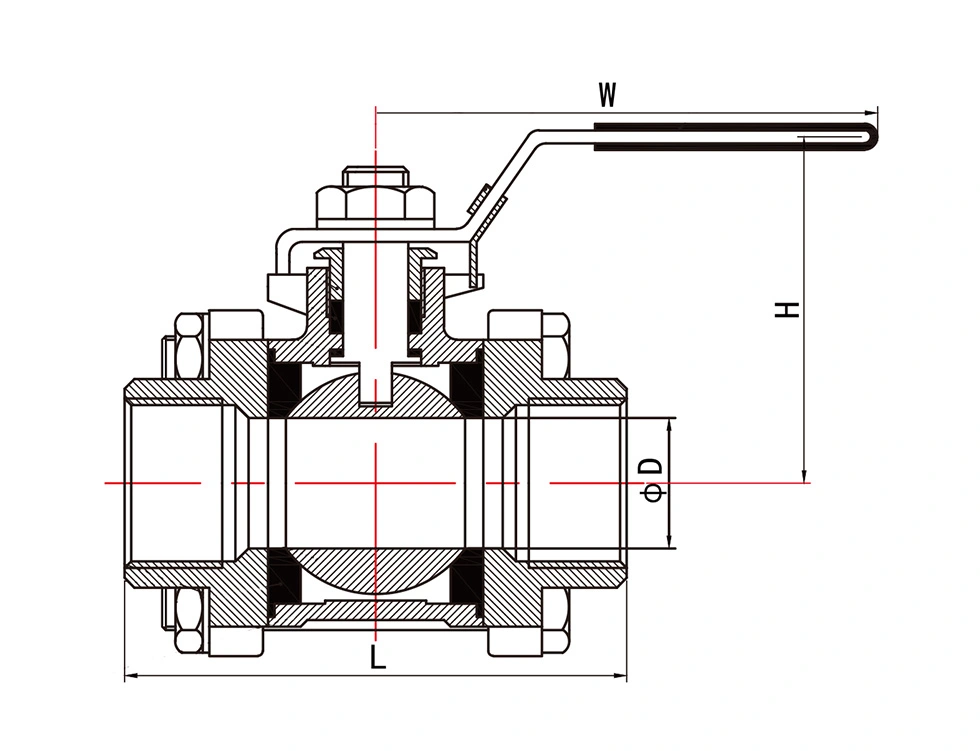

প্রধান মাত্রা

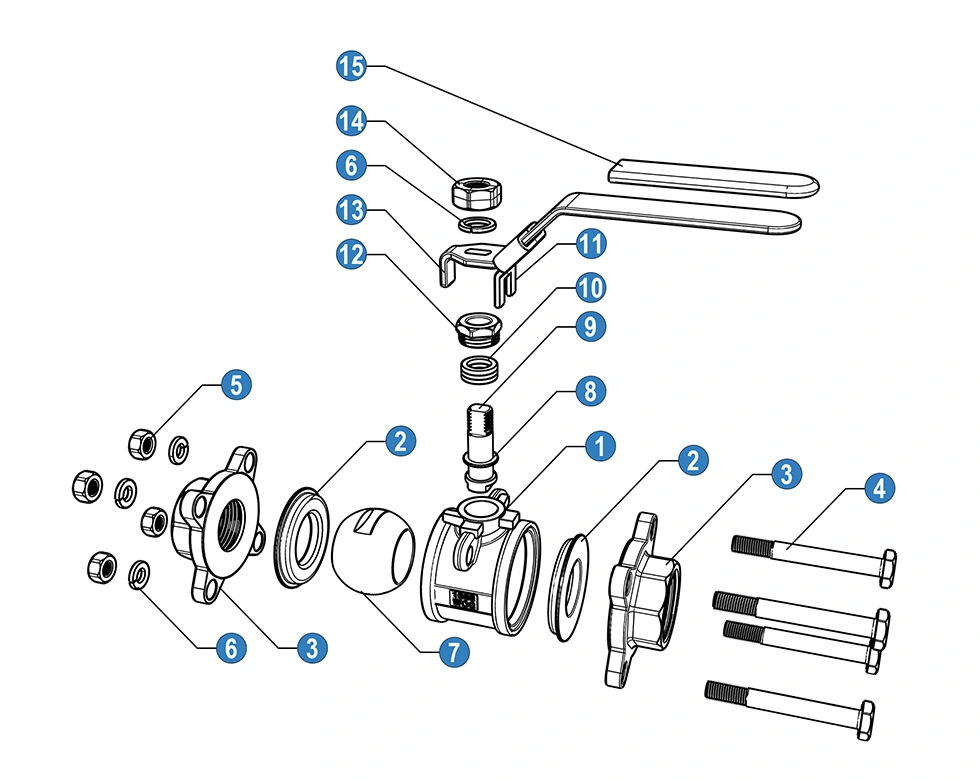

উপাদান এবং উপাদান

* N: ANSI B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়

* B: BS21 BSP অনুযায়ী থ্রেড শেষ হয়

সাধারণ মাত্রা

Kv মান

Kv (m3/h) = কিউবিক মিটার প্রতি ঘন্টায় জলের প্রবাহের হার যা ভালভ জুড়ে 1 বার চাপের ড্রপ তৈরি করবে।

অ্যাপ্লিকেশন

লকিং ডিভাইস সহ 3PC হেভি ডিউটি ​​বল ভালভ শিল্প পাইপলাইন এবং সরঞ্জাম অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে ম্যানুয়াল শাট-অফ এবং নিয়ন্ত্রিত ভালভ অপারেশন প্রয়োজন, সহ:

তেল ও গ্যাস

রাসায়নিক প্রক্রিয়াকরণ

পেট্রোকেমিক্যাল উদ্ভিদ

জল চিকিত্সা

পাওয়ার এবং ইউটিলিটি সিস্টেম

HVAC এবং শিল্প পাইপলাইন

কম্প্রেসড এয়ার সিস্টেম

সামুদ্রিক এবং জাহাজ নির্মাণ

FAQ

1. লকিং ডিভাইস সহ একটি 3PC হেভি ডিউটি ​​বল ভালভ কি?

এটি একটি থ্রি-পিস বল ভালভ যা শিল্প চালু/বন্ধ পরিষেবার জন্য ডিজাইন করা হয়েছে এবং হ্যান্ডেলে একটি লকিং ডিভাইস দিয়ে সজ্জিত। তিন-টুকরা নির্মাণ পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য অভ্যন্তরীণ ভালভ উপাদানগুলিতে অ্যাক্সেসের অনুমতি দেয়।

2. লকিং ডিভাইসের উদ্দেশ্য কি?

লকিং ডিভাইসটি নির্বাচিত খোলা বা বন্ধ অবস্থানে হ্যান্ডেলটিকে সুরক্ষিত করতে সহায়তা করে এবং স্বাভাবিক পরিষেবা বা রক্ষণাবেক্ষণের সময় অনিচ্ছাকৃত ভালভ অপারেশনের সম্ভাবনা হ্রাস করে।

3. এই ভালভ কি চাপ এবং তাপমাত্রা পরিচালনা করতে পারে?

তালিকাভুক্ত কনফিগারেশনে একটি CL150 চাপের শ্রেণী, সর্বোচ্চ 540 PSI চাপ এবং -25℃ থেকে 150℃ পর্যন্ত তাপমাত্রা পরিসীমা রয়েছে। প্রকৃত অনুমোদিত চাপ ভালভ আকার, তাপমাত্রা, মাঝারি, এবং প্রযোজ্য চাপ-তাপমাত্রা রেটিং অনুযায়ী নিশ্চিত করা উচিত।

4. কি উপকরণ পাওয়া যায়?

তালিকাভুক্ত কনফিগারেশনে SS316 এবং SS304 উপাদান ব্যবহার করা হয়েছে, PTFE বল সীট, ঘর্ষণ রিং এবং স্টেম প্যাকিংয়ের জন্য ব্যবহৃত হয়। অপারেটিং মাধ্যম এবং আবেদনের প্রয়োজনীয়তার উপর নির্ভর করে অন্যান্য উপাদান বিকল্পগুলি উপলব্ধ হতে পারে।

5. কি সংযোগ মান উপলব্ধ?

ভালভ NPT এবং BSP থ্রেডেড প্রান্তের সাথে উপলব্ধ। NPT থ্রেড শেষ হয় ANSI B 2.1 NPT অনুসরণ করে, যখন BSP থ্রেড শেষ হয় BS21 BSP অনুসরণ করে সরবরাহকৃত স্পেসিফিকেশন অনুযায়ী।

6. একটি বল ভালভের Kv মান কত?

Kv প্রতি ঘন্টায় ঘন মিটারে জলের প্রবাহের হার নির্দেশ করে যা ভালভ জুড়ে 1 বার চাপের ড্রপ তৈরি করে। বিভিন্ন ভালভ আকারের জন্য প্রবাহ ক্ষমতা মূল্যায়ন করার সময় তালিকাভুক্ত Kv মানগুলি একটি রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে।

7. ভালভ বিভিন্ন অ্যাপ্লিকেশনের জন্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। Shangtai বিভিন্ন শরীর, আসন, সীল, চাপ, তাপমাত্রা, সংযোগ, এবং কাজের মাধ্যম এবং প্রয়োগের প্রয়োজনীয়তা অনুযায়ী উপাদান কনফিগারেশন নিয়ে আলোচনা করতে পারে। অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ.

8. ভালভ জন্য কি মান ব্যবহার করা হয়?

সরবরাহকৃত স্পেসিফিকেশন ডিজাইন এবং উত্পাদন এবং চাপ-তাপমাত্রার রেটিংগুলির জন্য ASME B16.34 উল্লেখ করে, যখন API 598 পরীক্ষা এবং পরিদর্শনের জন্য ব্যবহৃত হয়। নির্দিষ্ট ভালভ কনফিগারেশন এবং অর্ডারের জন্য প্রযোজ্য মান নিশ্চিত করা উচিত।

9. উপাদান এবং গুণমান নথি প্রদান করা যেতে পারে?

হ্যাঁ। উপাদান ডকুমেন্টেশন এবং প্রযোজ্য CE এবং ISO 9001 সার্টিফিকেট পণ্য কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে.

10. Shangtai একটি প্রস্তুতকারক?

হ্যাঁ। Shangtai ভালভ তৈরি করে এবং চীনের ওয়েনঝোতে তার কারখানায় উত্পাদন, মেশিনিং, সমাবেশ, পরিদর্শন এবং সংশ্লিষ্ট সরবরাহ প্রক্রিয়া পরিচালনা করে।
