3PC স্টেইনলেস স্টীল বল ভালভ 2000WOG বর্ধিত স্টেম

3PC স্টেইনলেস স্টিল বল ভালভ 2000WOG এক্সটেন্ডেড স্টেম ইনসুলেটেড পাইপলাইন, সমাহিত ইনস্টলেশন এবং জন্য ডিজাইন করা হয়েছে অন্যান্য অ্যাপ্লিকেশন যেখানে ভালভ অপারেটিং পয়েন্ট বাড়ানো প্রয়োজন। ভালভ একটি 316 স্টেইনলেস স্টীল বৈশিষ্ট্য বডি, বল এবং স্টেম, একটি থ্রি-পিস নির্মাণ এবং এনপিটি বা বিএসপি থ্রেডেড সংযোগ। বর্ধিত স্টেম অনুমতি দেয় ভালভটি পাইপলাইনের উত্তাপ বা সমাহিত অংশ থেকে দূরে পরিচালিত হবে।

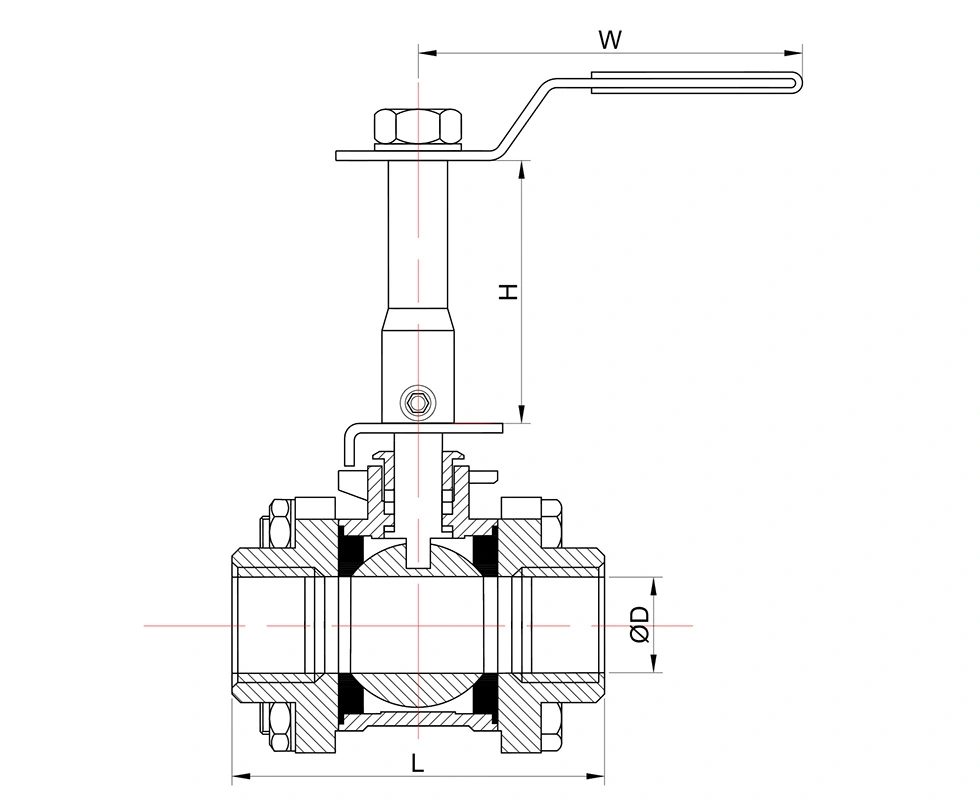

প্রধান মাত্রা

সাধারণ মাত্রা:

মূল বৈশিষ্ট্য

1. উত্তাপ এবং সমাহিত পাইপলাইনের জন্য বর্ধিত স্টেম

বর্ধিত স্টেম অপারেটিং পয়েন্টকে পাইপলাইন সংযোগ এলাকার উপরে বা দূরে রাখে। এই কনফিগারেশন হয় দরকারী যেখানে পাইপ নিরোধক, ভূগর্ভস্থ ইনস্টলেশন বা সীমিত অ্যাক্সেস একটি স্ট্যান্ডার্ড স্টেম পরিচালনা করা কঠিন করে তোলে। স্টেমটি চাপ পরিষেবার জন্য একটি অ্যান্টি-ব্লোআউট কাঠামোও ব্যবহার করে।

2. 316 স্টেইনলেস স্টীল নির্মাণ

বডিটি ASTM A351 CF8M স্টেইনলেস স্টিল থেকে তৈরি, যখন বল এবং স্টেম ASTM A182 F316 ব্যবহার করে। এই উপকরণ সামঞ্জস্যপূর্ণ জল, তেল, গ্যাস এবং শিল্প তরল অ্যাপ্লিকেশনের জন্য জারা প্রতিরোধের প্রদান. আরপিটিএফই আসন তালিকাভুক্ত তাপমাত্রা পরিসীমা এবং পরিষেবা শর্তাবলী জন্য নির্দিষ্ট.

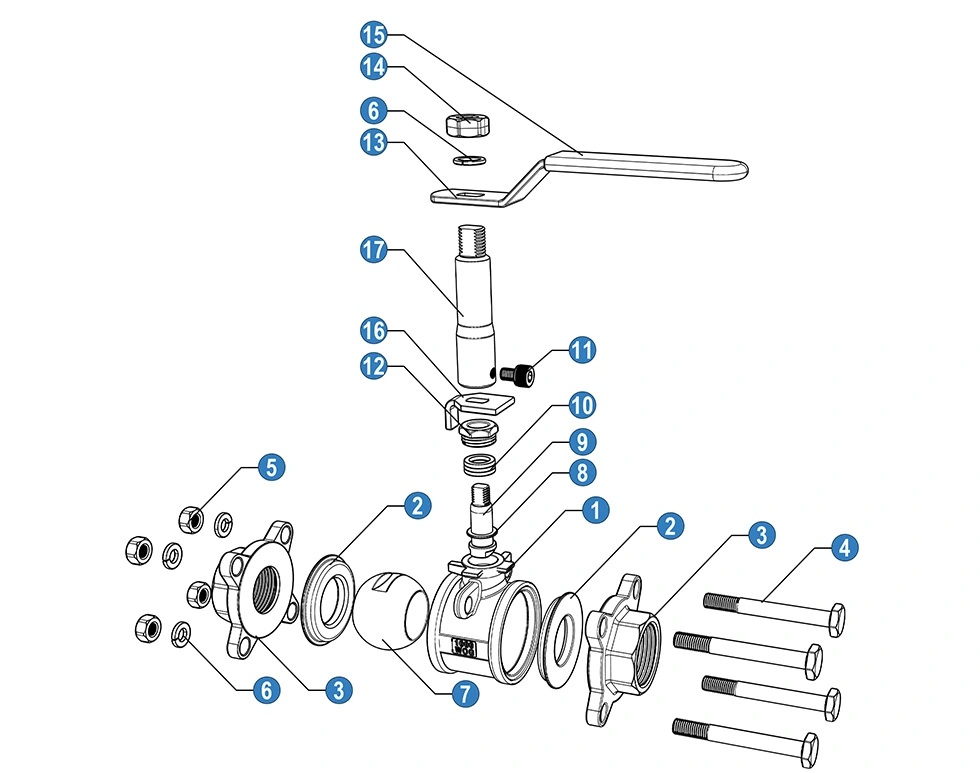

3. থ্রি-পিস বডি

থ্রি-পিস বডি পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেসের অনুমতি দেয়। ভালভ হতে পারে সীট, সীল বা অন্যান্য অভ্যন্তরীণ অংশগুলি চেক বা প্রতিস্থাপন করার প্রয়োজন হলে বিচ্ছিন্ন করা হয়, যা এর জন্য দরকারী ইনস্টল করা পাইপলাইন সিস্টেমের রক্ষণাবেক্ষণ।

4. 2000WOG প্রেসার রেটিং

3PC স্টেইনলেস স্টিল বল ভালভ 2000WOG এক্সটেন্ডেড স্টেম উচ্চ-চাপ অন-অফ ফ্লুইড নিয়ন্ত্রণের জন্য নির্দিষ্ট করা হয়েছে, পণ্য ডেটাতে তালিকাভুক্ত 1975 PSI-এর সর্বোচ্চ চাপ। প্রযোজ্য কাজের চাপ নিশ্চিত করা উচিত ভালভের আকার, তাপমাত্রা, মাঝারি এবং প্রাসঙ্গিক চাপ-তাপমাত্রার রেটিং অনুযায়ী।

মান এবং মান নিয়ন্ত্রণ

ভালভটি ISO 17292/API 608 প্রয়োজনীয়তা অনুযায়ী তৈরি করা হয়েছে, চাপ-তাপমাত্রার রেটিং উল্লেখ করা হয়েছে ASME B16.34 এবং API 598 অনুযায়ী পরীক্ষা ও পরিদর্শন। উৎপাদন পরিদর্শনে আগত উপাদান অন্তর্ভুক্ত চেক, চাপ পরীক্ষা, সিলিং পরীক্ষা এবং সমাপ্ত ভালভ পরিদর্শন।

ISO 9001 এবং CE ডকুমেন্টেশন প্রযোজ্য ভালভ কনফিগারেশনের জন্য উপলব্ধ। ম্যাটেরিয়াল টেস্ট রিপোর্টও হতে পারে অর্ডার এবং ডকুমেন্টেশন প্রয়োজনীয়তা অনুযায়ী প্রদান করা হয়.

অ্যাপ্লিকেশন

3PC স্টেইনলেস স্টিল বল ভালভ 2000WOG এক্সটেন্ডেড স্টেম পাইপলাইন সিস্টেমে ব্যবহার করা যেতে পারে যেখানে বর্ধিত ভালভ ইনসুলেটেড প্রক্রিয়া লাইন, সমাহিত পাইপলাইন, জল চিকিত্সা, তেল এবং গ্যাস সিস্টেম সহ অপারেশন প্রয়োজন, রাসায়নিক প্রক্রিয়াকরণ এবং সাধারণ শিল্প তরল নিয়ন্ত্রণ।

নির্বাচন করার আগে, পাইপলাইনের মাধ্যম, অপারেটিং চাপ, তাপমাত্রা, সংযোগের মান এবং উপলব্ধ পরীক্ষা করুন ইনস্টলেশন স্থান। শরীরের, বল, স্টেম এবং আসনের জন্য উপাদানের সামঞ্জস্যতাও নিশ্চিত করা উচিত।

FAQ

1. বর্ধিত স্টেম কি জন্য ব্যবহৃত হয়?

বর্ধিত স্টেমটি উত্তাপযুক্ত পাইপলাইন, সমাহিত স্থাপনা এবং অন্যান্য অবস্থানের জন্য ব্যবহৃত হয় যেখানে ভালভ অপারেটিং পয়েন্ট পাইপলাইন সংযোগ থেকে দূরে অবস্থান করা প্রয়োজন. এটি ছাড়া ভালভ অ্যাক্সেস প্রদান করে পার্শ্ববর্তী নিরোধক অপসারণ বা সমাহিত পাইপলাইন অংশ উন্মুক্ত করা।

2. ভালভ জন্য কি উপকরণ ব্যবহার করা হয়?

বডিটি হল ASTM A351 CF8M (316), যখন বল এবং স্টেম হল ASTM A182 F316৷ আদর্শ আসন হল RPTFE (PTFE+15%fv)। অন্যান্য উপকরণ প্রয়োজনীয় পরিষেবা শর্ত অনুযায়ী উপলব্ধ.

3. কোন চাপ এবং তাপমাত্রা পরিসীমা ভালভ সমর্থন করে?

পণ্যের ডেটা সর্বাধিক 1975 PSI চাপ এবং -25 ℃ থেকে 150 ℃ তাপমাত্রা পরিসীমা তালিকাভুক্ত করে। প্রকৃত অনুমোদনযোগ্য চাপ ভালভের আকার, তাপমাত্রা, মাঝারি এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং এর উপর নির্ভর করে।

4. কি থ্রেড সংযোগ পাওয়া যায়?

স্ট্যান্ডার্ড থ্রেড সংযোগ হল NPT এবং BSP। অন্যান্য সংযোগ প্রয়োজনীয়তা অনুযায়ী আলোচনা করা যেতে পারে পাইপলাইন স্পেসিফিকেশন।

5. উপাদান এবং sealing উপাদান কাস্টমাইজ করা যাবে?

হ্যাঁ। অন্যান্য শরীর, বল, স্টেম, সীট এবং সিলিং উপকরণ অপারেটিং মাধ্যম, চাপ অনুযায়ী সরবরাহ করা যেতে পারে এবং তাপমাত্রার প্রয়োজনীয়তা।

6. কি নথি পাওয়া যায়?

প্রযোজ্য পণ্য ডকুমেন্টেশন উপাদান পরীক্ষার রিপোর্ট, পরিদর্শন রেকর্ড এবং ISO 9001 বা CE অন্তর্ভুক্ত করতে পারে প্রাসঙ্গিক ভালভ কনফিগারেশনের জন্য ডকুমেন্টেশন।

7. কিভাবে ভালভ রপ্তানির জন্য প্যাকেজ করা হয়?

ভালভগুলি রপ্তানি চালানের জন্য ঢেউতোলা কার্টন এবং পাতলা পাতলা কাঠের ক্ষেত্রে প্যাক করা হয়। প্যাকেজিং সামঞ্জস্য করা যেতে পারে ভালভ আকার, অর্ডার পরিমাণ এবং পরিবহন প্রয়োজনীয়তা অনুযায়ী।
