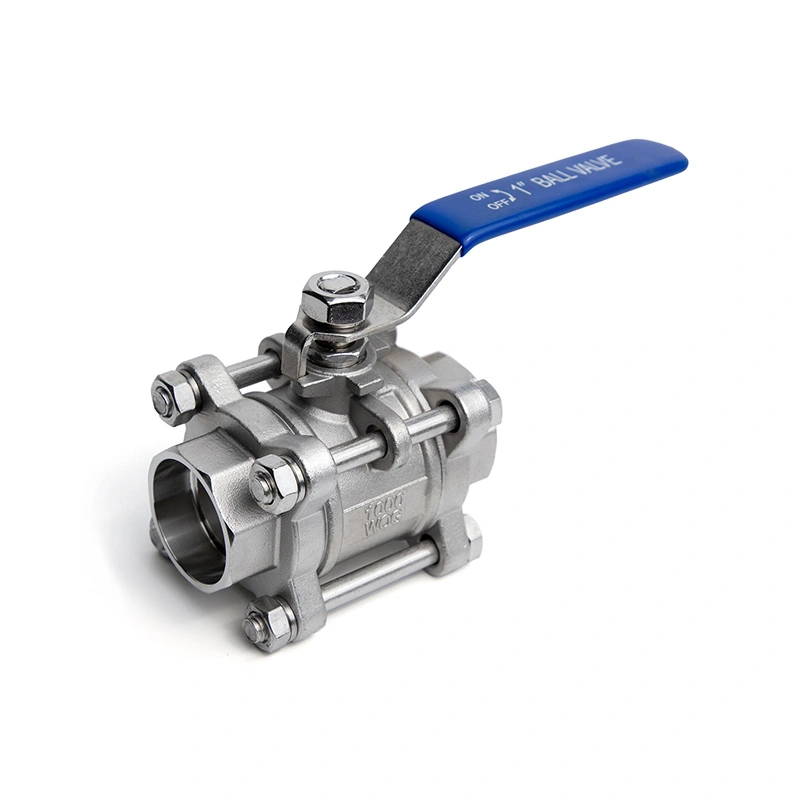

3PC সকেট-ঢালাই শেষ স্টেইনলেস স্টীল বল ভালভ

3PC সকেট-ওয়েল্ডেড এন্ডস স্টেইনলেস স্টিল বল ভালভ কম্প্যাক্ট, স্থায়ী পাইপলাইন সংযোগের জন্য সকেট-ওয়েল্ড প্রান্তের সাথে একটি তিন-পিস স্টেইনলেস স্টিলের বডিকে একত্রিত করে। এটির বিভক্ত-বডি নির্মাণ ভালভ বিচ্ছিন্ন এবং অবনমিত হওয়ার পরে অভ্যন্তরীণ সিল এবং অন্যান্য পরিষেবাযোগ্য উপাদানগুলি অ্যাক্সেস করার অনুমতি দেয়। পূর্ণ-বন্দর ফ্লো প্যাসেজ কম প্রবাহ প্রতিরোধকে সমর্থন করে, যখন বল-এবং-সিট নকশা সামঞ্জস্যপূর্ণ তরলগুলির জন্য দ্বি-মুখী শাট-অফ প্রদান করে। এটি তেল এবং গ্যাস, রাসায়নিক প্রক্রিয়াকরণ, জল চিকিত্সা এবং অন্যান্য শিল্প ব্যবস্থায় উচ্চ-চাপের পাইপিংয়ের জন্য উপযুক্ত।

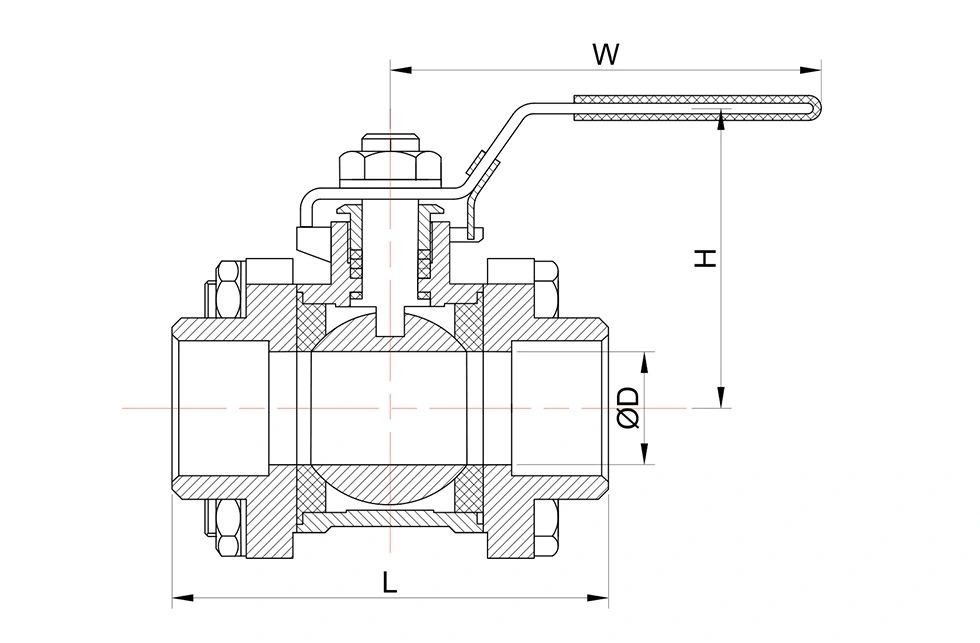

প্রধান মাত্রা

* N: ANSl B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়
* B: BS21 BSP অনুযায়ী থ্রেড শেষ হয়

KvVALUES

Kv (m3/h) = কিউবিক মিটার প্রতি ঘন্টায় জলের প্রবাহের হার যা ভালভ জুড়ে 1 বার চাপের ড্রপ তৈরি করবে।

ভালভ ফাংশন এবং মূল বৈশিষ্ট্য

1. সকেট-ওয়েল্ড সংযোগ

সামঞ্জস্যপূর্ণ পাইপিংয়ের সাথে ঢালাই ইনস্টলেশনের জন্য সকেট-ওয়েল্ড প্রান্তগুলি নির্দিষ্ট সংযোগের মাত্রায় মেশিন করা হয়। এই সংযোগটি সাধারণত ছোট-বোরের শিল্প লাইনে ব্যবহৃত হয় যেখানে একটি স্থায়ী পাইপ-টু-ভালভ জয়েন্টের প্রয়োজন হয়। ঢালাইয়ের প্রযোজ্য পাইপিং স্পেসিফিকেশন এবং পদ্ধতি অনুসরণ করা উচিত।

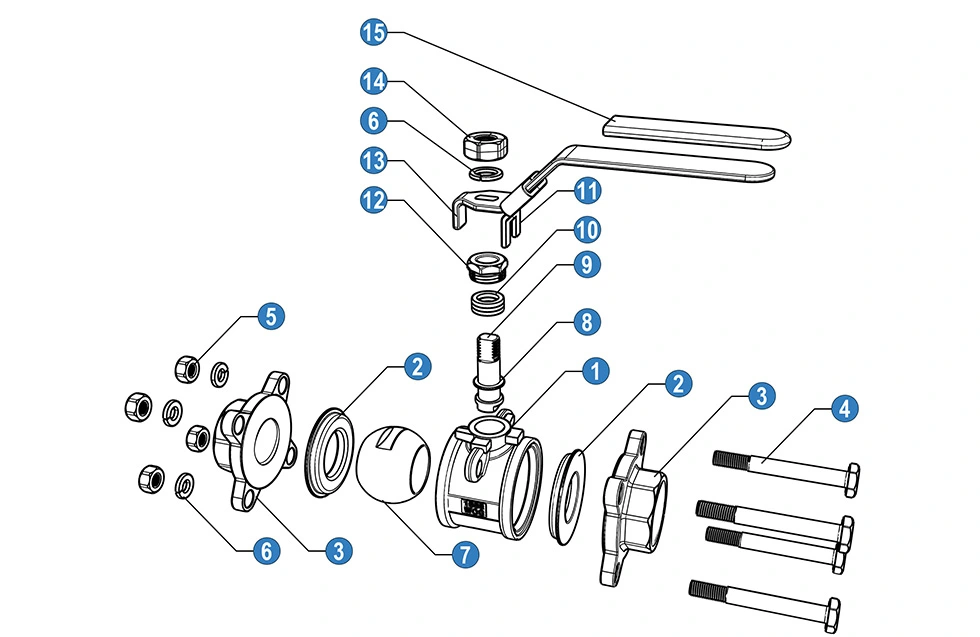

2. থ্রি-পিস বডি

থ্রি-পিস বোল্ট করা বডি পাইপলাইনটি বিচ্ছিন্ন এবং ডিপ্রেসারাইজড হওয়ার পরে ভালভের অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেসের অনুমতি দেয়। সীল এবং অন্যান্য সেবাযোগ্য অংশ সম্পূর্ণ ভালভ সমাবেশ প্রতিস্থাপন ছাড়া পরিদর্শন বা প্রতিস্থাপিত করা যেতে পারে।

3. বল এবং আসন sealing

বলটি ফ্লো প্যাসেজ খুলতে বা বন্ধ করতে আসনের বিপরীতে ঘোরে। যখন নির্বাচিত আসন এবং সিল করার উপকরণ পরিষেবার অবস্থার জন্য উপযুক্ত হয় তখন ভালভ উভয় প্রবাহের দিকেই শাট-অফ প্রদান করে। ফ্লো প্যাসেজ সম্পূর্ণ খোলা অবস্থায় সীমিত বাধা সহ ভালভের মধ্য দিয়ে তরলকে যেতে দেয়।

4. স্টেইনলেস স্টীল নির্মাণ

স্টেইনলেস স্টীল নির্মাণ সামঞ্জস্যপূর্ণ জল, তেল, গ্যাস এবং রাসায়নিক মিডিয়া জড়িত অ্যাপ্লিকেশনের জন্য উপলব্ধ. উপাদান নির্বাচন একাউন্টে তরল গঠন, ঘনত্ব, অপারেটিং তাপমাত্রা, চাপ এবং জারা অবস্থার গ্রহণ করা উচিত.

সাংতাই ​​সম্পর্কে

Shangtai ওয়েনজু, Zhejiang, চীনে অবস্থিত এবং দেশীয় ও রপ্তানি বাজারের জন্য শিল্প ভালভ তৈরি করে। এর উত্পাদন কার্যক্রম যন্ত্র, ভালভ সমাবেশ, চাপ পরীক্ষা, পরিদর্শন এবং পণ্য চিহ্নিতকরণ কভার করে।

গুণমান ব্যবস্থাপনা সিস্টেমটি ISO 9001-এ প্রত্যয়িত, এবং প্রযোজ্য পণ্যগুলির জন্য CE ডকুমেন্টেশন উপলব্ধ। পরিদর্শনে ইনকামিং উপাদান চেক, ইন-প্রসেস পরিদর্শন, সমাপ্ত ভালভ পরিদর্শন এবং অর্ডারের প্রয়োজনীয়তা অনুযায়ী প্রি-শিপমেন্ট চেক অন্তর্ভুক্ত থাকতে পারে।

সকেট-ওয়েল্ড বল ভালভের জন্য, প্রয়োজনীয় মাত্রা এবং প্রযোজ্য মান অনুযায়ী বিভিন্ন সংযোগ কনফিগারেশন সরবরাহ করা যেতে পারে। টাইপ A এবং টাইপ B সকেট-ওয়েল্ড কনফিগারেশনগুলি নির্দিষ্ট প্রয়োজনীয়তার জন্য উপলব্ধ, উৎপাদনের আগে সংযোগের মাত্রা নিশ্চিত করা হয়।

FAQ

1. সকেট-ওয়েল্ড এবং থ্রেডেড সংযোগের মধ্যে পার্থক্য কী?

সকেট-ওয়েল্ড সংযোগগুলি ভালভ এবং পাইপের মধ্যে একটি ঢালাইযুক্ত জয়েন্ট ব্যবহার করে, যখন থ্রেডযুক্ত সংযোগগুলি মিলিত পাইপ থ্রেডের উপর নির্ভর করে। সকেট-ওয়েল্ড প্রান্তগুলি সাধারণত ছোট-বোর পাইপিংয়ের জন্য নির্দিষ্ট করা হয় যেখানে একটি স্থায়ী ঢালাই সংযোগ প্রয়োজন। উপযুক্ত সংযোগ পাইপিং মান, চাপ, তাপমাত্রা এবং ইনস্টলেশন প্রয়োজনীয়তার উপর নির্ভর করে।

2. বিভিন্ন সকেট-ওয়েল্ড কনফিগারেশন উপলব্ধ?

হ্যাঁ। প্রয়োজনীয় মাত্রা এবং প্রযোজ্য পাইপিং মান অনুযায়ী বিভিন্ন সকেট-ওয়েল্ড কনফিগারেশন সরবরাহ করা যেতে পারে। সংযোগের ধরন এবং মাত্রিক প্রয়োজনীয়তা উৎপাদনের আগে নিশ্চিত করা উচিত, বিশেষ করে প্রতিস্থাপন ভালভ এবং রপ্তানি প্রকল্পের জন্য।

3. অভ্যন্তরীণ রক্ষণাবেক্ষণের জন্য ভালভ খোলা যাবে?

হ্যাঁ। পাইপলাইনটি বিচ্ছিন্ন এবং চাপমুক্ত হওয়ার পরে থ্রি-পিস বডি আলাদা করা যেতে পারে, যার ফলে অভ্যন্তরীণ সীল এবং অন্যান্য পরিষেবাযোগ্য উপাদানগুলি পরিদর্শন বা প্রতিস্থাপন করা যায়। পাইপলাইনে চাপ দেওয়ার সময় ভালভটি আলাদা করা উচিত নয়।

4. ভালভের সাথে কি নথি পাওয়া যায়?

প্রযোজ্য কনফিগারেশনের জন্য ISO 9001 এবং CE ডকুমেন্টেশন প্রদান করা যেতে পারে। উপাদান ডকুমেন্টেশন, পরিদর্শন রেকর্ড, পরীক্ষার রিপোর্ট এবং পণ্য অঙ্কন এছাড়াও অর্ডার এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে.

5. একটি 3PC সকেট-ঢালাই শেষ স্টেইনলেস স্টীল বল ভালভ জন্য কোন অ্যাপ্লিকেশন উপযুক্ত?

ভালভটি তেল এবং গ্যাস, পেট্রোকেমিক্যাল, রাসায়নিক প্রক্রিয়াকরণ, জল চিকিত্সা, বিদ্যুৎ উৎপাদন এবং সাধারণ শিল্প পাইপিংয়ের সামঞ্জস্যপূর্ণ তরলগুলির জন্য ব্যবহার করা যেতে পারে। উপাদান, আসন এবং সিলিং উপাদান প্রকৃত মাধ্যম, চাপ এবং তাপমাত্রা অনুযায়ী নির্বাচন করা উচিত।

6. ভালভ নির্বাচনের জন্য কি তথ্য প্রয়োজন?

মূল তথ্যের মধ্যে রয়েছে ভালভের আকার, চাপের রেটিং, সকেট-ওয়েল্ডের মাত্রা, কাজের মাধ্যম, অপারেটিং চাপ, তাপমাত্রা, শরীর এবং সিল করার উপকরণ, পরিমাণ এবং প্রযোজ্য মান। প্রতিস্থাপন প্রকল্পের জন্য, বিদ্যমান ভালভ অঙ্কন বা মাত্রিক তথ্য নিশ্চিতকরণের জন্য প্রদান করা যেতে পারে।
