ফ্ল্যাঞ্জ বল ভালভ

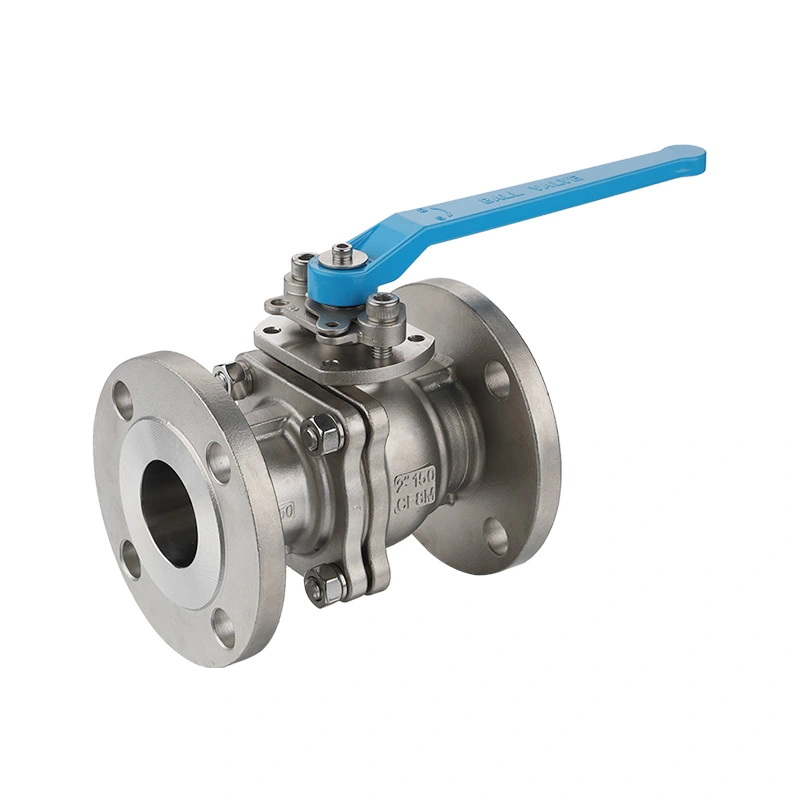

ANSI 150LB স্টেইনলেস স্টীল ফ্ল্যাঞ্জড বল ভালভ
Shangtai ANSI 150LB স্টেইনলেস স্টীল ফ্ল্যাঞ্জড বল ভালভ কঠোরভাবে ডিজাইন করা হয়েছে এবং ANSI B16.34 এবং API 608 মান অনুযায়ী তৈরি করা হয়েছে। একটি অ্যান্টি-ব্লোআউট স্টেম এবং পেশাদার অ্যান্টি-স্ট্যাটিক কাঠামোর সাথে বৈশিষ্ট্যযুক্ত, এটি কার্যকরভাবে অতিরিক্ত চাপে স্টেম ইজেকশন প্রতিরোধ করে এবং স্ট্যাটিক স্পার্ক ঝুঁকি দূর করে।
একটি ANSI 150LB স্টেইনলেস স্টিল ফ্ল্যাঞ্জড বল ভালভ হল একটি স্টেইনলেস স্টীল বল ভালভ যার ফ্ল্যাঞ্জযুক্ত প্রান্ত সংযোগ রয়েছে, যা ASME ক্লাস 150 চাপ ক্লাস ব্যবহার করে পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি সামঞ্জস্যপূর্ণ তরল প্রবাহ শুরু বা বন্ধ করতে একটি কোয়ার্টার-টার্ন ঘূর্ণায়মান বল ব্যবহার করে এবং সাধারণত শিল্প পাইপিং সিস্টেমে চালু/বন্ধ বিচ্ছিন্নতার জন্য ব্যবহৃত হয়।
ANSI 150LB ASME ক্লাস 150 চাপের শ্রেণীকে বোঝায়। প্রকৃত অনুমোদিত কাজের চাপ ভালভের আকার, উপাদান, অপারেটিং তাপমাত্রা এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং এর উপর নির্ভর করে। স্টেইনলেস স্টীল নির্মাণ একটি জারা-প্রতিরোধী ভালভ বডি প্রদান করে এবং অ্যাপ্লিকেশন অনুযায়ী 304 বা 316 স্টেইনলেস স্টিলের মতো উপকরণ দিয়ে নির্দিষ্ট করা যেতে পারে।
ফ্ল্যাঞ্জযুক্ত সংযোগটি ভালভকে সরাসরি পাইপলাইনের ফ্ল্যাঞ্জের সাথে বোল্ট করার অনুমতি দেয়, শিল্প পাইপিং সিস্টেমের জন্য একটি ব্যবহারিক সংযোগ পদ্ধতি প্রদান করে এবং ভবিষ্যতে পরিদর্শন বা রক্ষণাবেক্ষণের সুবিধা দেয়। বল ভালভ প্রক্রিয়া পাইপলাইন খোলার এবং বন্ধ করার জন্য দ্রুত কোয়ার্টার-টার্ন অপারেশন প্রদান করে।
প্রধান মাত্রা
| আকার | 1/2 ইঞ্চি - 8 ইঞ্চি |
| প্রেসার ক্লাস | CL150 |
| সংযোগ শেষ করুন | ফ্ল্যাঞ্জ |
| সর্বোচ্চ চাপ | 285PSI |
| নকশা এবং উত্পাদন মান | ASME B16.34 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| ফ্ল্যাঞ্জ মাত্রা এবং বল্টু গর্ত বিবরণ | ASME B16.50 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| সংযোগ শেষ | আরএফ ফ্ল্যাঞ্জড |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | ASTM A351 CF8M（316） |
| বল উপাদান | ASTM A182 F316 |
| স্টেম উপাদান | ASTM A182 F316 |
| আসন উপাদান | RPTFE(PTFE+15%fv) |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |

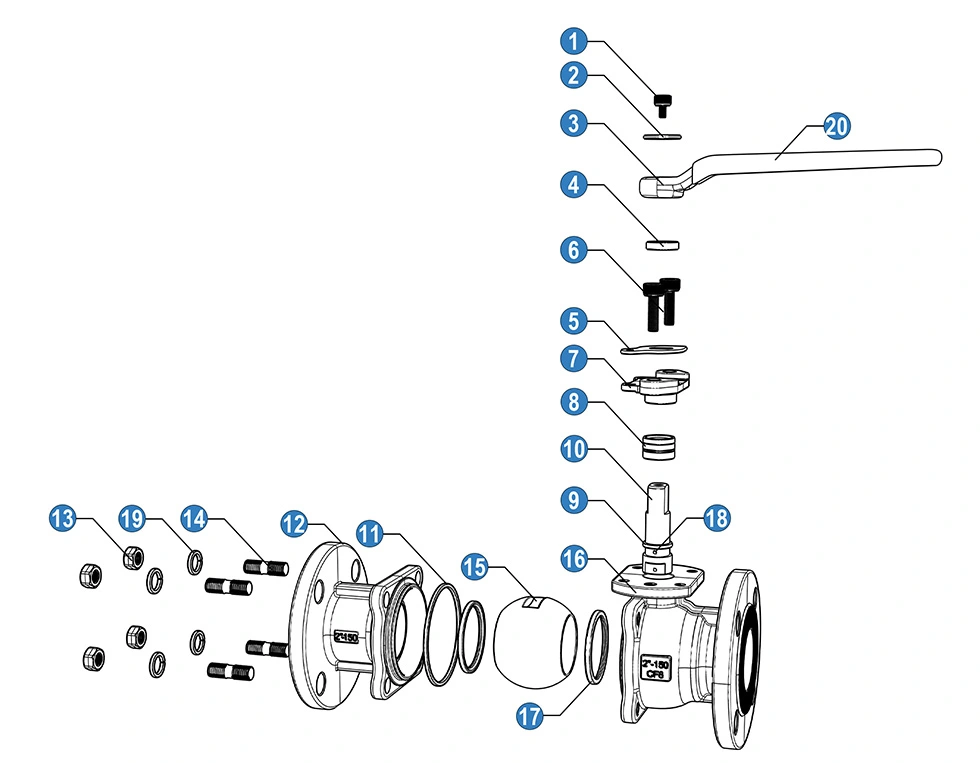

| না | নাম | উপাদান |
| 1 | বোল্ট | এসএস 304 |
| 2 | ধাবক | এসএস 304 |
| 3 | হ্যান্ডেল | কাস্ট অ্যালুমিনিয়াম |
| 4 | রিং ধরে রাখা | এসএস |
| 5 | অভিযোজন প্যাচ | এসএস 304 |
| 6 | বোল্ট | এসএস 304 |
| 7 | গ্রন্থি | এসএস 304 |
| 8 | স্টেম প্যাকিং | পিটিএফই |
| 9 | ঘর্ষণ রিং | পিটিএফই |
| 10 | কান্ড | এসএস 304 |
| 11 | গ্যাসকেট | পিটিএফই |
| 12 | ক্যাপ | SS 304(CF8) |
| 13 | বাদাম | এসএস 304 |
| 14 | স্টুড বোল্ট | এসএস 304 |
| 15 | বল | এসএস 304 |
| 16 | শরীর | SS 304(CF8) |
| 17 | বল আসন | আরপিটিএফই |
| 18 | অ্যান্টিস্ট্যাটিক ডিভাইস। | এসএস 304 |
| 19 | স্প্রিং ওয়াশার | এসএস 304 |
| 20 | হাতল হাতা | পিভিসি |

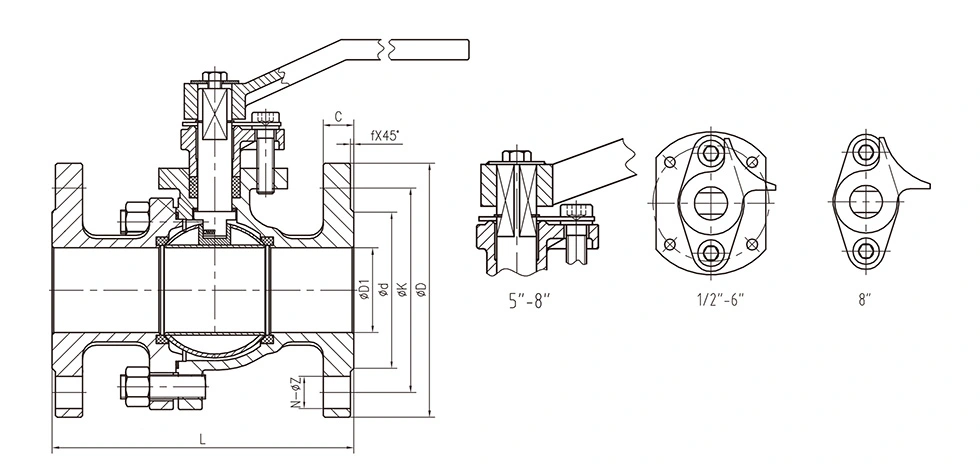

সাধারণ মাত্রা:
| না | আকার | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | ৬" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

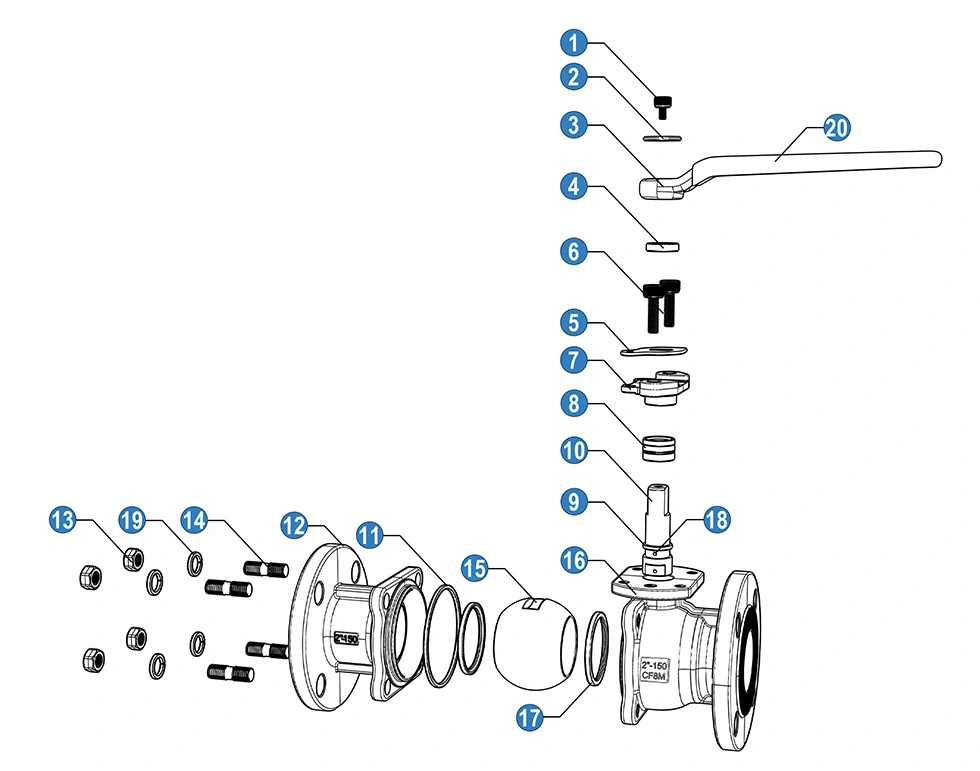

| না | নাম | উপাদান |
| 1 | বোল্ট | এসএস 304 |
| 2 | ধাবক | এসএস 304 |
| 3 | হ্যান্ডেল | কাস্ট অ্যালুমিনিয়াম |
| 4 | রিং ধরে রাখা | এসএস |
| 5 | অভিযোজন প্যাচ | এসএস 304 |
| 6 | বোল্ট | এসএস 304 |
| 7 | গ্রন্থি | এসএস 304 |
| 8 | স্টেম প্যাকিং | পিটিএফই |
| 9 | ঘর্ষণ রিং | পিটিএফই |
| 10 | কান্ড | এসএস 304 |
| 11 | গ্যাসকেট | পিটিএফই |
| 12 | ক্যাপ | SS 316 (CF8M) |
| 13 | বাদাম | এসএস 304 |
| 14 | স্টুড বোল্ট | এসএস 304 |
| 15 | বল | এসএস 316 |
| 16 | শরীর | SS 316(CF8M) |
| 17 | বল আসন | আরপিটিএফই |
| 18 | অ্যান্টিস্ট্যাটিক ডিভাইস। | এসএস 316 |
| 19 | স্প্রিং ওয়াশার | এসএস 304 |
| 20 | হাতল হাতা | পিভিসি |
শিল্প অ্যাপ্লিকেশন
আমাদের ANSI 150LB স্টেইনলেস স্টিল ফ্ল্যাঞ্জড বল ভালভ একটি অনন্য থ্রি-স্টেজ স্টেম সিলিং সিস্টেম গ্রহণ করে, এর জন্য অপ্টিমাইজ করা হয়েছে উচ্চ-চক্র অপারেশন, চাপ ওঠানামা এবং বায়বীয় মাঝারি কাজের অবস্থা। এটি শূন্য-লিকেজ স্থিতিশীলতা প্রদান করে এবং বিভিন্ন শিল্প তরল সিস্টেমের জন্য অসামান্য অ্যান্টি-ক্লান্তি কর্মক্ষমতা:
পেট্রোলিয়াম ও রাসায়নিক শিল্প
প্রক্রিয়া পাইপলাইন, শাখা লাইন এবং হালকা জ্বালানী গ্যাস সংক্রমণের জন্য উপযুক্ত। মাল্টি-স্টেজ স্টেম নির্ভরযোগ্যভাবে সীল ওঠানামা চাপে দাহ্য এবং বিস্ফোরক মিডিয়ার ফুটো প্রতিরোধ করে।
বিশেষ গ্যাস সিস্টেম
নাইট্রোজেন, অক্সিজেন, হাইড্রোজেন এবং সংকুচিত বাতাসের উচ্চ-চাপের লুপের জন্য আদর্শ, লেজার কাটিয়া গ্যাসে ব্যাপকভাবে ব্যবহৃত হয় সরবরাহ, গ্যাস স্টেশন এবং ঘন ঘন স্টার্ট-স্টপ গ্যাস পাইপলাইন।
পাওয়ার অ্যান্ড থার্মাল ইঞ্জিনিয়ারিং
উদ্ভিদ ইউটিলিটি পাইপলাইন এবং অক্জিলিয়ারী তরল লাইন প্রযোজ্য. এটি বিকল্প দ্বারা সৃষ্ট সীল বার্ধক্য প্রতিরোধ করে তাপমাত্রা এবং চাপ, দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করা।
ফার্মাসিউটিক্যাল এবং ফাইন কেমিক্যাল ইন্ডাস্ট্রি
ক্ষয়কারী এবং বিশুদ্ধ প্রক্রিয়া তরল জন্য টাইট বিচ্ছিন্নতা প্রদান করে. দ্বিমুখী সিলিং নকশা মাঝারি এড়িয়ে চলে ফুটো এবং বাহ্যিক দূষণ, উচ্চ নিরাপত্তা এবং স্যানিটারি মান পূরণ।
সাধারণ শিল্প ও হাইড্রোলিক সিস্টেম
চাপ পরীক্ষার বেঞ্চ এবং স্বয়ংক্রিয় তরল সরঞ্জামের জন্য পারফেক্ট। চমৎকার বিরোধী ক্লান্তি কর্মক্ষমতা অভিযোজিত ঘন ঘন স্যুইচিং এবং নাড়ি চাপ কাজ দৃশ্যকল্প.
কেন Shangtai চয়ন?
এক্সক্লুসিভ 3-স্টেজ স্টেম সিলিং সিস্টেম
পিরামিডাল স্ব-আঁটসাঁট প্রাথমিক সীল, ভিটন ও-রিং সেকেন্ডারি সীল এবং বেলেভিল স্প্রিং-লোডেড ভি-রিং দিয়ে সজ্জিত তৃতীয় সীলমোহর এর স্ব-বর্ধক সিলিং কর্মক্ষমতা পরিধান এবং তাপীয় বিকৃতির জন্য ক্ষতিপূরণ দেয়, স্টেম নির্মূল করে দীর্ঘমেয়াদী উচ্চ-চক্র অপারেশন সময় ফুটো.
দ্বৈত-দিকনির্দেশক সুরক্ষা কাঠামো
আপগ্রেড করা সিলিং সিস্টেম অভ্যন্তরীণ মাঝারি ফুটো প্রতিরোধ করে এবং বাহ্যিক ধুলো, আর্দ্রতা এবং অমেধ্যকে ব্লক করে ভালভ প্রবেশ, কার্যকরভাবে সেবা জীবন প্রসারিত এবং রক্ষণাবেক্ষণ খরচ কমিয়ে.
প্রমিত আমেরিকান স্ট্যান্ডার্ড উত্পাদন
API 608 / ISO 17292, ASME B16.34 এবং API 598 অনুযায়ী তৈরি এবং পরীক্ষিত। ASME B16.5 (ফ্ল্যাঞ্জ) এবং ASME এর সাথে সঙ্গতিপূর্ণ B16.10 (মুখোমুখি) মান, বিশ্বব্যাপী শিল্প প্রকল্পগুলির সাথে সম্পূর্ণ সামঞ্জস্যতা নিশ্চিত করে।
বিরোধী ক্লান্তি এবং নিরাপদ কাঠামো
রিইনফোর্সড ভালভ বডি বিকৃতি ছাড়াই নাড়ির চাপ এবং তীব্র চাপের ধাক্কা সহ্য করে। অন্তর্নির্মিত বিরোধী ব্লোআউট স্টেম গঠন অতিরিক্ত চাপ নিরাপত্তা বিপত্তি দূর করে।
স্ট্যাটিক-পরিবাহী অ্যান্টি-স্ট্যাটিক ডিজাইন
একটি পেশাদার অ্যান্টি-স্ট্যাটিক কাঠামোর সাথে আসে যা ক্রমাগত ঘর্ষণ দ্বারা উত্পন্ন স্থির বিদ্যুৎ পরিচালনা করে মাঝারি এবং অভ্যন্তরীণ অংশের মধ্যে। এটি স্ট্যাটিক সঞ্চয় এবং স্পার্ক ঝুঁকি এড়ায়, এর জন্য নিরাপদ অপারেশন নিশ্চিত করে দাহ্য, বিস্ফোরক এবং বায়বীয় মাঝারি পাইপলাইন, শিল্প নিরাপত্তা নির্দিষ্টকরণ মেনে।
কম রক্ষণাবেক্ষণ এবং খরচ কার্যকর
উচ্চতর বিরোধী ক্লান্তি কর্মক্ষমতা সঙ্গে ঘন ঘন স্যুইচিং পরিস্থিতিতে জন্য অপ্টিমাইজ করা. এটি সরঞ্জাম ডাউনটাইম হ্রাস করে এবং প্রতিস্থাপন ফ্রিকোয়েন্সি, সাধারণ একক-সীল ভালভের তুলনায় দীর্ঘমেয়াদী অপারেটিং খরচ কমানো।
এক্সক্লুসিভ সার্ভিস সাপোর্ট
সমর্থন লেজার কাস্টমাইজড লোগো এবং প্যাকেজিং নকশা
OEM/ODM পরিষেবা প্রদান করুন
কারখানা ছাড়ার আগে সম্পূর্ণ পরিদর্শন, গুণমান পরিদর্শন প্রতিবেদন সংযুক্ত
ঐচ্ছিক অতিরিক্ত পরিষেবা যেমন সংঘর্ষ সুরক্ষা এবং সমুদ্রের মালবাহী চাঙ্গা প্যাকেজিং
FAQ
1. একটি স্টেইনলেস স্টীল ফ্ল্যাঞ্জযুক্ত বল ভালভের জন্য ANSI 150LB বলতে কী বোঝায়?
ANSI 150LB ভালভ এবং এর ফ্ল্যাঞ্জযুক্ত সংযোগের জন্য ব্যবহৃত ASME ক্লাস 150 চাপ শ্রেণিকে বোঝায়। প্রকৃত অনুমোদিত কাজের চাপ ভালভের আকার, উপাদান, অপারেটিং তাপমাত্রা এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং এর উপর নির্ভর করে।
2. এই বল ভালভের জন্য কি ফ্ল্যাঞ্জ মান উপলব্ধ?
ফ্ল্যাঞ্জ মানগুলি পাইপলাইন সিস্টেম এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নির্বাচন করা যেতে পারে। সাধারণ কনফিগারেশনে ASME B16.5 ফ্ল্যাঞ্জ অন্তর্ভুক্ত থাকতে পারে, যখন অন্যান্য ফ্ল্যাঞ্জ মান নির্দিষ্ট অ্যাপ্লিকেশনের জন্য বিবেচনা করা যেতে পারে।
3. ভালভের জন্য কি স্টেইনলেস স্টীল উপকরণ ব্যবহার করা যেতে পারে?
সাধারণ বডি উপকরণগুলির মধ্যে রয়েছে 304 এবং 316 স্টেইনলেস স্টীল, কাজের মাধ্যম, তাপমাত্রা, চাপ এবং জারা অবস্থা অনুযায়ী নির্দিষ্ট গ্রেড নির্বাচন করা হয়। অন্যান্য উপাদান সমন্বয় অনুরোধের ভিত্তিতে উপলব্ধ হতে পারে.
4. ANSI 150LB স্টেইনলেস স্টীল ফ্ল্যাঞ্জড বল ভালভ কোন মিডিয়া পরিচালনা করতে পারে?
ভালভ জল, তেল, গ্যাস এবং অন্যান্য সামঞ্জস্যপূর্ণ শিল্প তরল জন্য ব্যবহার করা যেতে পারে. ভালভ বডি, বল, সিট এবং সিলিং উপকরণগুলি প্রকৃত মাধ্যমের রাসায়নিক সামঞ্জস্য, চাপ এবং তাপমাত্রা অনুযায়ী নির্বাচন করা উচিত।
5. এই ফ্ল্যাঞ্জযুক্ত বল ভালভ কি উচ্চ-তাপমাত্রা পরিষেবার জন্য উপযুক্ত?
প্রযোজ্য তাপমাত্রা পরিসীমা ভালভ উপকরণ, আসন উপাদান এবং চাপ-তাপমাত্রার রেটিং উপর নির্ভর করে। ভালভ নির্বাচন করার সময় প্রকৃত অপারেটিং তাপমাত্রা নিশ্চিত করা উচিত যাতে কনফিগারেশনটি উদ্দেশ্যমূলক পরিষেবার শর্তগুলির জন্য উপযুক্ত কিনা তা নিশ্চিত করতে।
6. একটি বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটর দিয়ে ভালভ সরবরাহ করা যেতে পারে?
হ্যাঁ। ফ্ল্যাঞ্জযুক্ত বল ভালভটি ভালভের আকার, প্রয়োজনীয় অপারেটিং টর্ক এবং নিয়ন্ত্রণ ব্যবস্থা অনুযায়ী ম্যানুয়াল, বায়ুসংক্রান্ত বা বৈদ্যুতিক অপারেশনের জন্য কনফিগার করা যেতে পারে। অ্যাকচুয়েটরটি ভালভ এবং প্রকৃত অপারেটিং অবস্থার সাথে সঠিকভাবে মিলিত হওয়া উচিত।
7. সঠিক flanged বল ভালভ নির্বাচন করতে কি তথ্য প্রয়োজন?
মূল নির্বাচনের তথ্যে নামমাত্র ভালভের আকার, চাপের শ্রেণী, ফ্ল্যাঞ্জের মান, কাজের মাধ্যম, অপারেটিং চাপ, তাপমাত্রা, প্রয়োজনীয় উপাদান এবং অপারেটিং পদ্ধতি অন্তর্ভুক্ত রয়েছে। পাইপলাইন অঙ্কন বা অ্যাপ্লিকেশন বিবরণ উপযুক্ত কনফিগারেশন নির্ধারণ করতে সাহায্য করতে পারে.
8. স্টেইনলেস স্টীল flanged বল ভালভ কাস্টমাইজ করা যাবে?
হ্যাঁ। মেটেরিয়াল গ্রেড, ফ্ল্যাঞ্জ স্পেসিফিকেশন, সিট এবং সিল করার উপকরণ, ভালভ অপারেশন এবং অন্যান্য কনফিগারেশন বিশদ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে। অঙ্কন বা প্রযুক্তিগত বৈশিষ্ট্য উত্পাদন আগে পর্যালোচনা করা যেতে পারে.
