ফ্ল্যাঞ্জ বল ভালভ
অ্যাকচুয়েটরের জন্য ISO 5211 বেস সহ ANSI ক্লাস 150 ফ্ল্যাঞ্জড বল ভালভ
অ্যাকচুয়েটরের জন্য ISO 5211 বেস সহ ANSI ক্লাস 150 ফ্ল্যাঞ্জড বল ভালভ শিল্প পাইপলাইন বিচ্ছিন্নতা এবং স্বয়ংক্রিয় তরল নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। ফ্ল্যাঞ্জযুক্ত সংযোগটি ক্লাস 150 পাইপিং সিস্টেমের জন্য উপযুক্ত, যখন ISO 5211 মাউন্টিং বেস বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরগুলিকে সরাসরি ইনস্টল করার অনুমতি দেয়। Shangtai প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ ISO 9001 এবং CE ডকুমেন্টেশন সহ চীনের ওয়েনঝোতে ভালভ তৈরি করে।
স্বয়ংক্রিয় পাইপলাইন বিচ্ছিন্নতার জন্য, ভালভ কনফিগারেশনকে পাইপিং স্ট্যান্ডার্ড, চাপের শ্রেণী, সংযোগের মাত্রা এবং অ্যাকচুয়েটর ইন্টারফেসের সাথে মিলতে হবে। অ্যাকচুয়েটরের জন্য ISO 5211 বেস সহ ANSI ক্লাস 150 ফ্ল্যাঞ্জড বল ভালভ একটি ISO 5211 মাউন্টিং ইন্টারফেসের সাথে একটি ক্লাস 150 ফ্ল্যাঞ্জযুক্ত সংযোগকে একত্রিত করে, ভালভটিকে ম্যানুয়াল অপারেশন বা পার্ট-টার্ন নিউমেটিক এবং ইলেকট্রিক অ্যাকচুয়েশনের জন্য কনফিগার করার অনুমতি দেয়। প্রকৃত ভালভ এবং অ্যাকচুয়েটর সমন্বয় প্রয়োজনীয় টর্ক, অপারেটিং অবস্থা এবং পাইপলাইন কনফিগারেশন অনুযায়ী নির্বাচন করা উচিত।
Shangtai ওয়েনঝো, ঝেজিয়াং, চীনে শিল্প বল ভালভ তৈরি করে। প্রযোজ্য পণ্য স্পেসিফিকেশন অনুযায়ী উপাদান এবং মাত্রিক প্রয়োজনীয়তা চেক সহ উত্পাদন মেশিনিং, সমাবেশ এবং চাপ পরীক্ষা কভার করে। একটি নির্দিষ্ট ভালভ কনফিগারেশন প্রয়োজন হলে অঙ্কন, উপাদান প্রয়োজনীয়তা এবং actuator তথ্য পর্যালোচনা করা যেতে পারে।
প্রধান মাত্রা
| আকার | 1/2 ইঞ্চি - 8 ইঞ্চি |
| প্রেসার ক্লাস | CL150 |
| সংযোগ শেষ করুন | ফ্ল্যাঞ্জ |
| সর্বোচ্চ চাপ | 285PSI |
| নকশা এবং উত্পাদন মান | ASME B16.34 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| ফ্ল্যাঞ্জ মাত্রা এবং বল্টু গর্ত বিবরণ | ASME B16.50 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| সংযোগ শেষ | আরএফ ফ্ল্যাঞ্জড |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | ASTM A351 CF8M（316） |
| বল উপাদান | ASTM A182 F316 |
| স্টেম উপাদান | ASTM A182 F316 |
| আসন উপাদান | RPTFE(PTFE+15%fv) |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |
ভালভ নির্মাণ এবং Actuator ইন্টারফেস
ভালভ সামঞ্জস্যপূর্ণ RF পাইপলাইন flanges সংযোগের জন্য একটি flanged বডি ব্যবহার করে. মূল স্পেসিফিকেশনে তালিকাভুক্ত 316 স্টেইনলেস স্টিল বডি, F316 বল এবং F316 স্টেম প্রাথমিক উপাদান কনফিগারেশন প্রদান করে, যখন RPTFE আসনটি এমন অ্যাপ্লিকেশনের জন্য তৈরি যেখানে আসন উপাদান অপারেটিং মাধ্যম এবং তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ।
ISO 5211 মাউন্টিং বেস সামঞ্জস্যপূর্ণ পার্ট-টার্ন অ্যাকচুয়েটর বা একটি মধ্যবর্তী মাউন্টিং ব্যবস্থা সংযুক্ত করার জন্য একটি প্রমিত ইন্টারফেস প্রদান করে। ISO 5211 অ্যাকচুয়েটর সংযুক্তি ফ্ল্যাঞ্জ এবং ড্রাইভিং-কম্পোনেন্টের মাত্রা নির্দিষ্ট করে, তাই অ্যাকচুয়েটর ইন্টারফেসটি ভালভ মাউন্টিং সাইজ এবং প্রয়োজনীয় অপারেটিং টর্কের সাথে মিলিত হওয়া উচিত, শুধুমাত্র ভালভের আকার দ্বারা নির্বাচন না করে।
স্বয়ংক্রিয় পরিষেবার জন্য, ভালভ টর্ক, অ্যাকচুয়েটর আউটপুট, মাউন্টিং ইন্টারফেস, ঘূর্ণন দিক এবং উপলব্ধ শক্তি বা বায়ু সরবরাহ সবই সমাবেশের আগে নিশ্চিত করা উচিত। অটোমেশন সিস্টেম অনুযায়ী সীমা সুইচ, সোলেনয়েড ভালভ, অবস্থানকারী এবং অন্যান্য নিয়ন্ত্রণ আনুষাঙ্গিক নির্বাচন করা যেতে পারে।
উপকরণ এবং উপাদান কনফিগারেশন

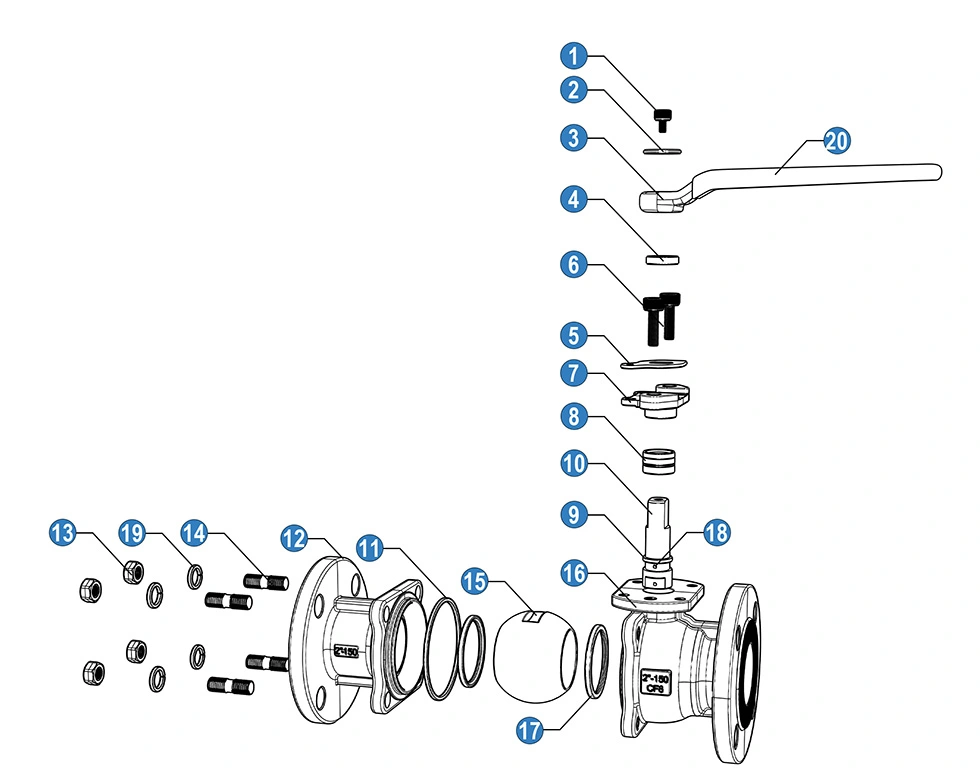

| না | নাম | উপাদান |
| 1 | বোল্ট | এসএস 304 |
| 2 | ধাবক | এসএস 304 |
| 3 | হ্যান্ডেল | কাস্ট অ্যালুমিনিয়াম |
| 4 | রিং ধরে রাখা | এসএস |
| 5 | অভিযোজন প্যাচ | এসএস 304 |
| 6 | বোল্ট | এসএস 304 |
| 7 | গ্রন্থি | এসএস 304 |
| 8 | স্টেম প্যাকিং | পিটিএফই |
| 9 | ঘর্ষণ রিং | পিটিএফই |
| 10 | কান্ড | এসএস 304 |
| 11 | গ্যাসকেট | পিটিএফই |
| 12 | ক্যাপ | SS 304 (CF8) |
| 13 | বাদাম | এসএস 304 |
| 14 | স্টুড বোল্ট | এসএস 304 |
| 15 | বল | এসএস 304 |
| 16 | শরীর | SS 304(CF8) |
| 17 | বল আসন | আরপিটিএফই |
| 18 | অ্যান্টিস্ট্যাটিক ডিভাইস। | এসএস 304 |
| 19 | স্প্রিং ওয়াশার | এসএস 304 |
| 20 | হাতল হাতা | পিভিসি |
উপরের উপাদান তালিকাটি একটি উপাদান কনফিগারেশন প্রতিনিধিত্ব করে। পণ্যের স্পেসিফিকেশন একটি 316 স্টেইনলেস স্টীল কনফিগারেশনও প্রদান করে, যা ভেজা উপাদানগুলিকে প্রয়োজনীয় জারা প্রতিরোধের এবং পরিষেবার শর্ত অনুসারে নির্বাচন করার অনুমতি দেয়। প্রকৃত ক্রয় স্পেসিফিকেশন এবং তরল সামঞ্জস্যের প্রয়োজনীয়তার বিরুদ্ধে উপাদান নির্বাচন নিশ্চিত করা উচিত।

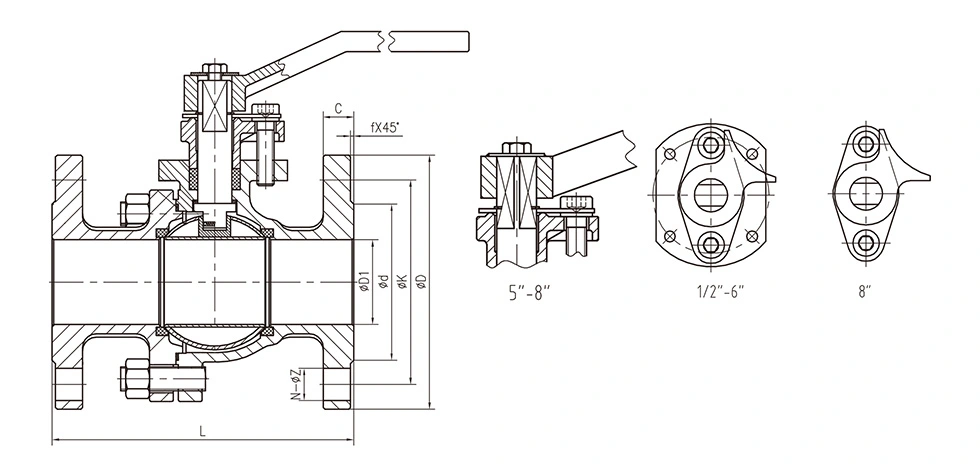

সাধারণ মাত্রা:
| না | আকার | মাত্রা (মিমি) | |||||||
| D1 | d | K | D | C | f | N-ΦZ | |||
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 | |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 | |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 | |
| S063-07 | 1 1/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 | |
| S063-08 | 1 1/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 | |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 | |
| S063-10 | 2 1/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 | |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 | |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 | |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 | |
| S063-14 | ৬" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 | |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 | |

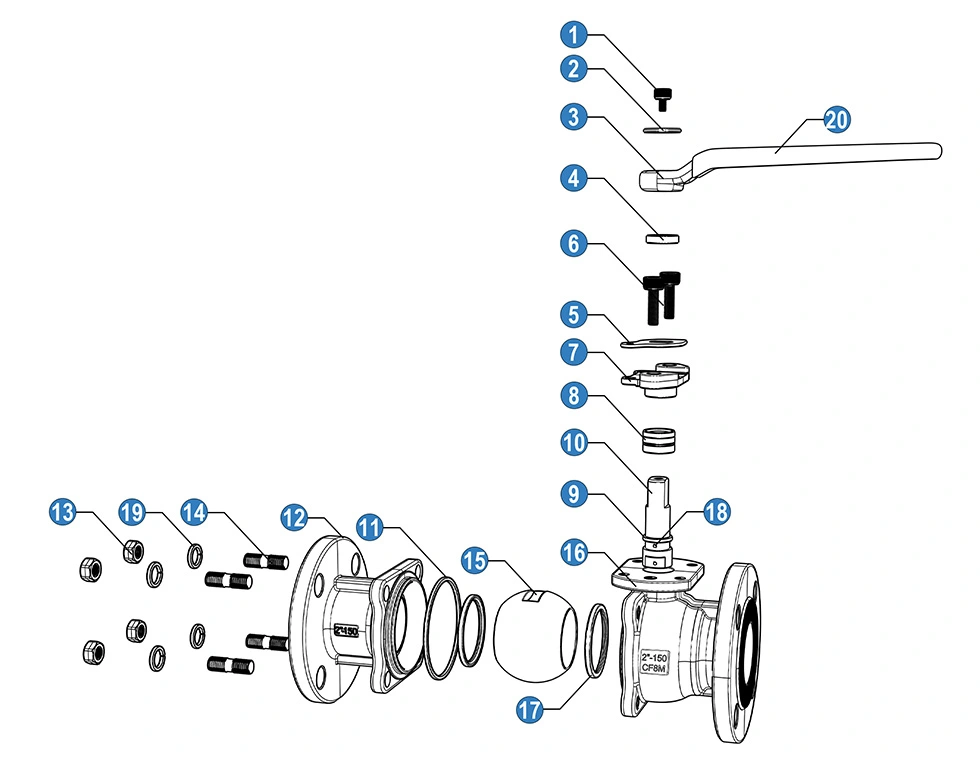

| না | নাম | উপাদান |
| 1 | বোল্ট | এসএস 304 |
| 2 | ধাবক | এসএস 304 |
| 3 | হ্যান্ডেল | কাস্ট অ্যালুমিনিয়াম |
| 4 | রিং ধরে রাখা | এসএস |
| 5 | অভিযোজন প্যাচ | এসএস 304 |
| 6 | বোল্ট | এসএস 304 |
| 7 | গ্রন্থি | এসএস 304 |
| 8 | স্টেম প্যাকিং | পিটিএফই |
| 9 | ঘর্ষণ রিং | পিটিএফই |
| 10 | কান্ড | এসএস 304 |
| 11 | গ্যাসকেট | পিটিএফই |
| 12 | ক্যাপ | SS 316 (CF8M) |
| 13 | বাদাম | এসএস 304 |
| 14 | স্টুড বোল্ট | এসএস 304 |
| 15 | বল | এসএস 316 |
| 16 | শরীর | SS 316(CF8M) |
| 17 | বল আসন | আরপিটিএফই |
| 18 | অ্যান্টিস্ট্যাটিক ডিভাইস। | এসএস 316 |
| 19 | স্প্রিং ওয়াশার | এসএস 304 |
| 20 | হাতল হাতা | পিভিসি |
মূল বৈশিষ্ট্য
ক্লাস 150 ফ্ল্যাঞ্জড পাইপলাইন সংযোগ
RF flanged শেষ কনফিগারেশন ভালভ এবং পাইপলাইনের মধ্যে একটি বোল্ট সংযোগ প্রদান করে। ফ্ল্যাঞ্জের আকার, বোল্ট-হোল বিন্যাস, মুখের ধরন এবং সম্পর্কিত মাত্রাগুলি ইনস্টলেশনের আগে মিলিত পাইপলাইনের ফ্ল্যাঞ্জের সাথে মিলিত হওয়া উচিত। ASME B16.5 NPS 24 এর মাধ্যমে NPS 1/2-এ পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিং কভার করে এবং ক্লাস 150 ফ্ল্যাঞ্জের মাত্রা এবং চাপ-তাপমাত্রার প্রয়োজনীয়তা অন্তর্ভুক্ত করে।
ISO 5211 অ্যাকচুয়েটর মাউন্টিং
অ্যাকচুয়েটর মাউন্টিং ইন্টারফেসটি পার্ট-টার্ন অটোমেশনের উদ্দেশ্যে। ISO 5211 সংযুক্তি ইন্টারফেসের মাত্রা এবং ড্রাইভিং-কম্পোনেন্ট মাত্রাগুলিকে সংজ্ঞায়িত করে যা শিল্প ভালভের সাথে সামঞ্জস্যপূর্ণ অ্যাকচুয়েটরকে সংযুক্ত করতে ব্যবহৃত হয়। মাউন্টিং সাইজ এবং অ্যাকচুয়েটর আউটপুট তাই ভালভ অপারেটিং টর্কের সাথে একসাথে পরীক্ষা করা উচিত।
স্টেইনলেস স্টীল চাপ-সীমানা উপাদান
প্রধান স্পেসিফিকেশন শরীরের জন্য ASTM A351 CF8M (316), বল এবং স্টেমের জন্য ASTM A182 F316 এবং আসনের জন্য RPTFE ব্যবহার করে। এই উপাদান সংমিশ্রণটি জল, তেল, গ্যাস এবং অন্যান্য সামঞ্জস্যপূর্ণ মিডিয়ার জন্য বিবেচনা করা যেতে পারে যেখানে নির্বাচিত উপাদানগুলি প্রয়োজনীয় রাসায়নিক এবং তাপমাত্রার শর্ত পূরণ করে।
কোয়ার্টার-টার্ন অন/অফ অপারেশন
বল ভালভ খোলা এবং বন্ধ অবস্থানের মধ্যে সরানোর জন্য একটি কোয়ার্টার-টার্ন মেকানিজম ব্যবহার করে। এটি প্রাথমিকভাবে ক্রমাগত থ্রোটলিং না করে বিচ্ছিন্নতা পরিষেবার উদ্দেশ্যে। যদি প্রবাহ নিয়ন্ত্রণের প্রয়োজন হয়, নির্বাচনের আগে ভালভ, আসন এবং অপারেটিং অবস্থার উপযুক্ততা মূল্যায়ন করা উচিত।
অ্যান্টিস্ট্যাটিক নির্মাণ
উপাদান তালিকা ভালভ কনফিগারেশন জন্য একটি antistatic ডিভাইস অন্তর্ভুক্ত. যেখানে অ্যান্টিস্ট্যাটিক কর্মক্ষমতা অ্যাপ্লিকেশন দ্বারা প্রয়োজন হয়, সম্পূর্ণ ভালভ স্পেসিফিকেশন এবং প্রযোজ্য পরীক্ষার প্রয়োজনীয়তা অর্ডার ডকুমেন্টেশনের সাথে নিশ্চিত করা উচিত।
সাধারণ অ্যাপ্লিকেশন
জল চিকিত্সা:সামঞ্জস্যপূর্ণ জলের লাইন, প্রক্রিয়া সরঞ্জাম এবং চিকিত্সা স্কিডগুলিকে বিচ্ছিন্ন করার জন্য উপযুক্ত যেখানে একটি ফ্ল্যাঞ্জযুক্ত সংযোগ প্রয়োজন।
তেল এবং গ্যাস সিস্টেম:ভালভ উপকরণ, চাপ শ্রেণী এবং সিলিং কনফিগারেশন পরিষেবার প্রয়োজনীয়তা পূরণ করার সময় সামঞ্জস্যপূর্ণ তেল এবং গ্যাস পাইপলাইন এবং সরঞ্জামগুলিতে প্রযোজ্য।
রাসায়নিক প্রক্রিয়াকরণ:প্রসেস-ফ্লুইড আইসোলেশনের জন্য ব্যবহার করা যেতে পারে যখন শরীর, বল, স্টেম, সিট এবং গ্যাসকেট উপকরণ রাসায়নিকভাবে মাধ্যমের সাথে সামঞ্জস্যপূর্ণ হয়।
শিল্প প্রক্রিয়া সরঞ্জাম:অ্যাকচুয়েটর মাউন্টিং ইন্টারফেসটি ভালভকে স্বয়ংক্রিয় স্কিড, ম্যানিফোল্ড এবং দূরবর্তী খোলা/বন্ধ নিয়ন্ত্রণের প্রয়োজন এমন সরঞ্জামগুলিতে অন্তর্ভুক্ত করার অনুমতি দেয়।
সাধারণ পাইপলাইন বিচ্ছিন্নতা:শিল্প পাইপিং সিস্টেমের জন্য উপযুক্ত যার জন্য ক্লাস 150 ফ্ল্যাঞ্জযুক্ত বল ভালভ এবং ম্যানুয়াল বা স্বয়ংক্রিয় শাট-অফ অপারেশন প্রয়োজন।
অ্যাকচুয়েটর নির্বাচন
অ্যাকচুয়েটর নির্বাচন শুধুমাত্র নামমাত্র পাইপের আকারের পরিবর্তে ভালভের প্রয়োজনীয় অপারেটিং টর্কের উপর ভিত্তি করে হওয়া উচিত। ভালভের আকার, আসন উপাদান, ডিফারেনশিয়াল চাপ, মাঝারি, তাপমাত্রা এবং অপারেটিং ফ্রিকোয়েন্সি সবই টর্কের প্রয়োজনীয়তাকে প্রভাবিত করতে পারে।
বায়ুসংক্রান্ত অ্যাকচুয়েশনের জন্য, উপলব্ধ বায়ু চাপ, অ্যাকচুয়েটর আউটপুট টর্ক, ব্যর্থ অবস্থান এবং নিয়ন্ত্রণ আনুষাঙ্গিক নিশ্চিত করুন। বৈদ্যুতিক অ্যাকচুয়েশনের জন্য, প্রয়োজনীয় টর্ক, পাওয়ার সাপ্লাই, অপারেটিং চক্র এবং প্রতিক্রিয়ার প্রয়োজনীয়তা পরীক্ষা করুন। ISO 5211 মাউন্টিং ইন্টারফেসটি নির্বাচিত অ্যাকচুয়েটর এবং কাপলিং ব্যবস্থার সাথেও সঙ্গতিপূর্ণ হওয়া উচিত।
নির্বাচন এবং ইনস্টলেশন বিবেচনা
অর্ডার করার আগে, নামমাত্র আকার, ক্লাস 150 চাপের শ্রেণী, ফ্ল্যাঞ্জের মাত্রা, আরএফ ফেসিং, অপারেটিং চাপ, তাপমাত্রা, মাঝারি এবং প্রয়োজনীয় বডি এবং ট্রিম সামগ্রী নিশ্চিত করুন। স্বয়ংক্রিয় ভালভের জন্য, অ্যাকুয়েটর প্রকার, প্রয়োজনীয় টর্ক, মাউন্টিং ইন্টারফেস এবং নিয়ন্ত্রণের প্রয়োজনীয়তা প্রদান করুন।
ইনস্টলেশনের আগে, ক্ষতি বা দূষণের জন্য ফ্ল্যাঞ্জের মুখ এবং ভালভের প্রান্তগুলি পরিদর্শন করুন। মিলনের ফ্ল্যাঞ্জগুলিকে সঠিকভাবে সারিবদ্ধ করুন এবং একটি উপযুক্ত গ্যাসকেট এবং প্রযোজ্য ইনস্টলেশন পদ্ধতি ব্যবহার করে সমানভাবে বোল্টগুলিকে শক্ত করুন। ভালভ শরীরের মাধ্যমে প্রান্তিককরণে পাইপলাইন জোর করে এড়িয়ে চলুন।
অ্যাকচুয়েটর ইনস্টলেশনের পরে, ভালভটিকে পরিষেবাতে স্থাপন করার আগে ঘূর্ণন দিক এবং খোলা/বন্ধ সীমা যাচাই করুন। ভারী অ্যাকচুয়েটর বা গিয়ারবক্সগুলি যেখানে প্রয়োজন সেখানে পর্যাপ্তভাবে সমর্থন করা উচিত যাতে অতিরিক্ত বাহ্যিক লোড ভালভ মাউন্টিং ইন্টারফেসে স্থানান্তরিত না হয়।
ব্যবহারের সতর্কতা
নির্দিষ্ট চাপ এবং তাপমাত্রা সীমার মধ্যে ভালভ পরিচালনা করুন। পণ্য টেবিলে 285PSI মানকে প্রতিটি আকার এবং তাপমাত্রার জন্য সর্বজনীন গ্রহণযোগ্য চাপ হিসাবে বিবেচনা করা উচিত নয়; প্রকৃত কনফিগারেশনের জন্য প্রযোজ্য চাপ-তাপমাত্রার রেটিং নিশ্চিত করা উচিত।
ভালভের মধ্যে ধ্বংসাবশেষ প্রবেশ করার এবং সিট বা সিলিং পৃষ্ঠের ক্ষতি হওয়ার সম্ভাবনা কমাতে কমিশন করার আগে পাইপলাইনটি ফ্লাশ করুন।
ক্রমাগত থ্রটলিং করার জন্য বল ভালভ ব্যবহার করবেন না যদি না অ্যাপ্লিকেশনটি নির্বাচিত আসন এবং অপারেটিং অবস্থার জন্য প্রযুক্তিগতভাবে মূল্যায়ন করা হয়।
রক্ষণাবেক্ষণের আগে, পাইপলাইনকে বিচ্ছিন্ন করুন এবং চাপমুক্ত করুন এবং নিশ্চিত করুন যে ভালভটি পরিষেবার জন্য নিরাপদ। স্বয়ংক্রিয় ভালভের জন্য, প্রযোজ্য রক্ষণাবেক্ষণ পদ্ধতির প্রয়োজন অনুসারে অ্যাকচুয়েটর শক্তি বা নিয়ন্ত্রণ উত্সটি সংযোগ বিচ্ছিন্ন করুন বা বিচ্ছিন্ন করুন।
গুণমান পরিদর্শন এবং ডকুমেন্টেশন
উত্পাদন পরিদর্শন প্রযোজ্য পণ্য এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী উপাদান যাচাইকরণ, মাত্রিক পরিদর্শন, শরীরের সমাবেশ এবং চাপ পরীক্ষা কভার করতে পারে। API 598 ভালভ পরিদর্শন এবং পরীক্ষার প্রয়োজনীয়তার জন্য ব্যবহৃত হয়, যখন ASME B16.34 প্রাসঙ্গিক ভালভ ডিজাইন, চাপ-তাপমাত্রা এবং মাত্রিক প্রয়োজনীয়তাগুলিকে সম্বোধন করে।
ট্রেসেবিলিটি প্রয়োজন এমন প্রকল্পগুলির জন্য, উত্পাদনের আগে উপাদানের গ্রেড, ভালভ স্পেসিফিকেশন, পরীক্ষার প্রয়োজনীয়তা এবং অ্যাকচুয়েটর কনফিগারেশন নিশ্চিত করা উচিত। Shangtai প্রযুক্তিগত অঙ্কন এবং অ্যাপ্লিকেশন তথ্য পর্যালোচনা করতে পারে যখন একটি প্রকল্পের একটি নির্দিষ্ট ভালভ এবং অটোমেশন কনফিগারেশন প্রয়োজন হয়।
FAQ
1. অ্যাকচুয়েটরের জন্য ISO 5211 বেস সহ ANSI ক্লাস 150 ফ্ল্যাঞ্জড বল ভালভ কিসের জন্য ব্যবহৃত হয়?
অ্যাকচুয়েটরের জন্য ISO 5211 বেস সহ একটি ANSI ক্লাস 150 ফ্ল্যাঞ্জড বল ভালভ শিল্প পাইপিং সিস্টেমে চালু/বন্ধ বিচ্ছিন্নতার জন্য ব্যবহৃত হয় যেখানে একটি ক্লাস 150 ফ্ল্যাঞ্জযুক্ত সংযোগ এবং পার্ট-টার্ন অ্যাকুয়েটর ইন্টারফেস প্রয়োজন। এটি ভালভের আকার, অপারেটিং টর্ক এবং সিস্টেমের প্রয়োজনীয়তার উপর নির্ভর করে ম্যানুয়াল অপারেশন বা স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য কনফিগার করা যেতে পারে।
2. ক্লাস 150 রেটিং এবং টেবিলে তালিকাভুক্ত সর্বোচ্চ চাপের মধ্যে পার্থক্য কী?
শ্রেণী 150 হল একটি চাপ শ্রেণীর উপাধি, যখন তালিকাভুক্ত 285PSI হল একটি পণ্য-নির্দিষ্ট সর্বোচ্চ চাপের মান। অনুমোদিত কাজের চাপ ভালভের আকার, উপাদান, তাপমাত্রা এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং অনুসারে নিশ্চিত করা উচিত নয় বরং প্রতিটি অপারেটিং অবস্থার জন্য একটি চাপ মান প্রযোজ্য।
3. কোন অ্যাকুয়েটর ভালভের উপর ইনস্টল করা যেতে পারে?
বায়ুসংক্রান্ত এবং বৈদ্যুতিক পার্ট-টার্ন অ্যাকুয়েটর বিবেচনা করা যেতে পারে যখন তাদের মাউন্টিং ইন্টারফেস এবং আউটপুট টর্ক ভালভের সাথে মেলে। একটি উপযুক্ত কনফিগারেশনের জন্য হাইড্রোলিক অ্যাকচুয়েশনও বিবেচনা করা যেতে পারে। অ্যাকচুয়েটর নির্বাচনের মধ্যে টর্ক, ঘূর্ণন, শক্তি বা বায়ু সরবরাহ এবং নিয়ন্ত্রণের প্রয়োজনীয়তা অন্তর্ভুক্ত করা উচিত।
4. কেন ভালভ সিটের জন্য RPTFE ব্যবহার করা হয়?
RPTFE সরবরাহকৃত পণ্য কনফিগারেশনে আসন উপাদান হিসাবে নির্দিষ্ট করা হয়েছে। এর উপযুক্ততা অপারেটিং মাধ্যম, চাপ এবং তাপমাত্রার উপর নির্ভর করে। আবেদনে যদি আক্রমনাত্মক রাসায়নিক পদার্থ বা উল্লিখিত সীমার বাইরে তাপমাত্রা জড়িত থাকে, তাহলে সিট এবং সিল করার উপকরণ নির্বাচনের আগে পর্যালোচনা করা উচিত।
5. একটি flanged বল ভালভ অর্ডার করার আগে কি নিশ্চিত করা উচিত?
ভালভের আকার, ক্লাস 150 রেটিং, ফ্ল্যাঞ্জ স্ট্যান্ডার্ড এবং মুখোমুখি, মাঝারি, চাপ, তাপমাত্রা, উপাদান সমন্বয় এবং অপারেটিং পদ্ধতি নিশ্চিত করুন। একটি স্বয়ংক্রিয় ভালভের জন্য, অ্যাকচুয়েটর টাইপ, টর্ক, ISO 5211 মাউন্টিং আকার এবং নিয়ন্ত্রণের প্রয়োজনীয়তাগুলিও সরবরাহ করা উচিত।
6. ভালভ উপাদান 316 স্টেইনলেস স্টীল থেকে পরিবর্তন করা যেতে পারে?
অন্যান্য উপাদান কনফিগারেশন আবেদন অনুযায়ী বিবেচনা করা যেতে পারে. উপাদান নির্বাচন একাউন্টে জারা অবস্থা, চাপ, তাপমাত্রা এবং কাজের মাধ্যমের সাথে সামঞ্জস্যতা গ্রহণ করা উচিত. চূড়ান্ত শরীর, বল, স্টেম এবং আসন উপকরণ উত্পাদন আগে পণ্য স্পেসিফিকেশন নিশ্চিত করা উচিত.
