3PC বল ভালভ

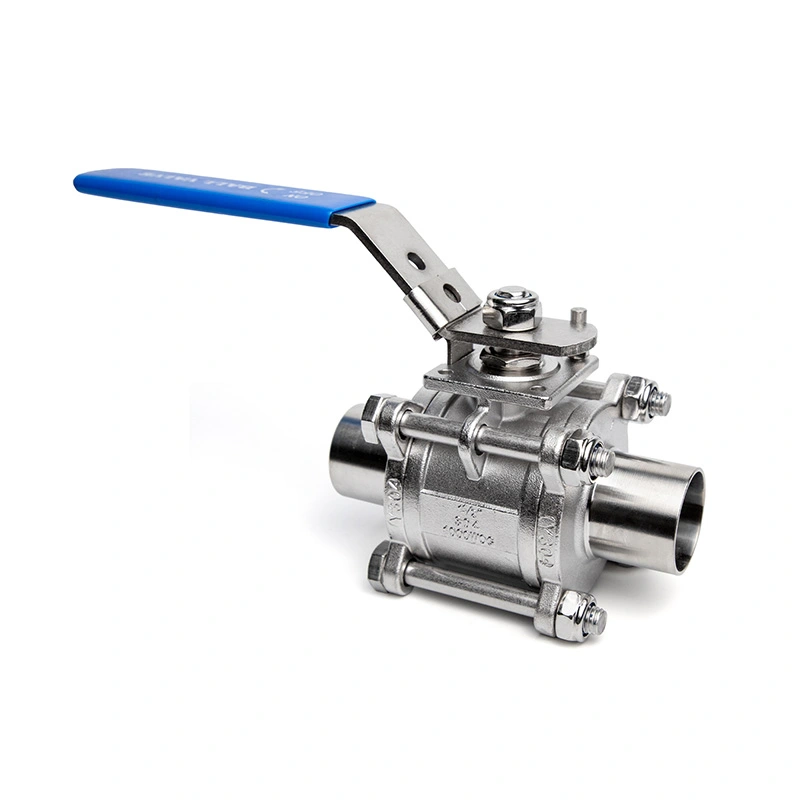

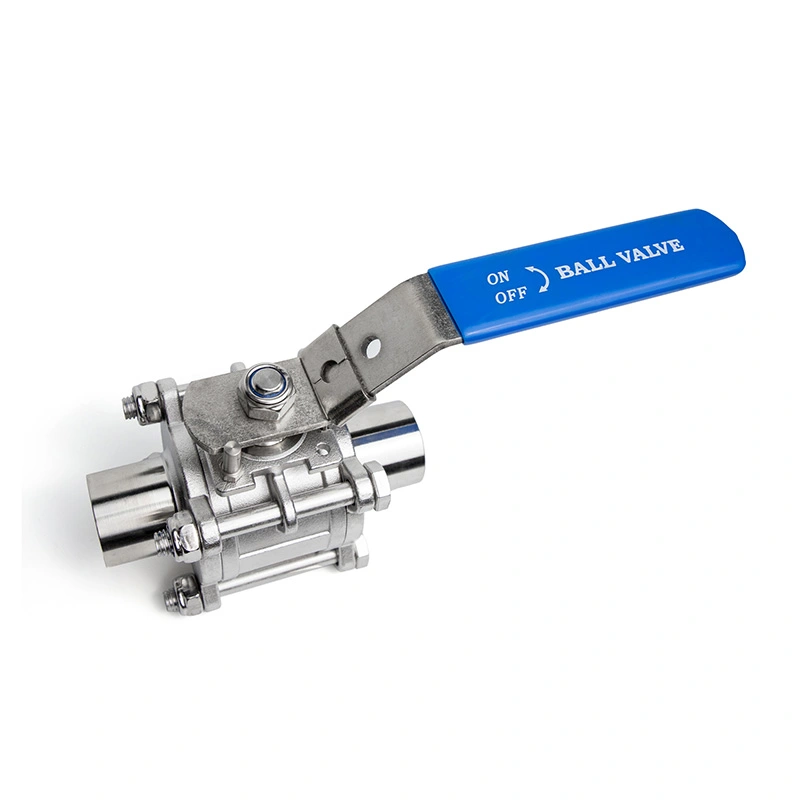

3 পিস সম্পূর্ণরূপে এনক্যাপসুলেটেড বাট-ওয়েল্ডেড স্যানিটারি বল ভালভ
Shangtai 3 পিস সম্পূর্ণরূপে এনক্যাপসুলেটেড বাট-ওয়েল্ডেড স্যানিটারি বল ভালভ 304/316 স্টেইনলেস স্টিলে পাওয়া যায় যার বাট-ওয়েল্ড প্রান্ত প্রায় 0.15μm পর্যন্ত সমাপ্ত। এর সম্পূর্ণরূপে এনক্যাপসুলেটেড সিল এবং মসৃণ অভ্যন্তরীণ প্রবাহ পথটি পণ্যের অবশিষ্টাংশ কমাতে এবং সিআইপি/এসআইপি পরিষ্কার করতে সহায়তা করার জন্য ডিজাইন করা হয়েছে। ISO 9001 এবং CE ডকুমেন্টেশন প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ, ভালভকে স্বাস্থ্যকর তরল প্রক্রিয়াকরণ সিস্টেমের জন্য উপযুক্ত করে তোলে।
এই 3 পিস সম্পূর্ণরূপে এনক্যাপসুলেটেড বাট-ওয়েল্ডেড স্যানিটারি বল ভালভ স্বাস্থ্যকর পাইপিং সিস্টেমের সাথে স্থায়ী সংযোগের জন্য বাট-ওয়েল্ড প্রান্ত ব্যবহার করে। ওয়েল্ড প্রান্তের অভ্যন্তরীণ এবং বাইরের পৃষ্ঠগুলি প্রায় Ra 0.15μm পৃষ্ঠের রুক্ষতায় মেশিন করা হয়, যা একটি মসৃণ ঢালাই পৃষ্ঠ প্রদান করে এবং জয়েন্টের চারপাশে যেখানে অবশিষ্টাংশ জমা হতে পারে তা হ্রাস করে।
ভালভ সম্পূর্ণরূপে এনক্যাপসুলেটেড সীল ব্যবহার করে, ইলাস্টিক সিলিং উপাদান একটি মসৃণ প্রতিরক্ষামূলক কাঠামোর মধ্যে আবদ্ধ থাকে যাতে উন্মুক্ত ফাঁক এবং পণ্য ধারণ সীমাবদ্ধ থাকে। 304 বা 316 স্টেইনলেস স্টিলে পাওয়া যায়, এটি স্যানিটারি প্রক্রিয়াকরণ এবং সিআইপি/এসআইপি পরিষ্কারের জন্য একটি পালিশ অভ্যন্তরীণ ফ্লো প্যাসেজ দিয়ে সরবরাহ করা যেতে পারে। থ্রি-পিস নির্মাণটি ভালভকে বিচ্ছিন্ন এবং অবনমিত করার পরে পরিদর্শন এবং প্রতিস্থাপনের জন্য অভ্যন্তরীণ সিলিং উপাদানগুলিতে অ্যাক্সেসের অনুমতি দেয়।
প্রধান মাত্রা
| আকার | 1/4"- 6" |
| প্রেসার ক্লাস | CL150 |
| স্যানিটারি জোড় শেষ | EN10357(DIN11850) / ISO1127 |
| সর্বোচ্চ চাপ | 285PSI |
| নকশা এবং উত্পাদন মান | ASME B16.34 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | ASTM A351 CF8M（316） |
| বল উপাদান | ASTM A182 F316 |
| স্টেম উপাদান | ASTM A182 F316 |
| আসন উপাদান | RPTFE(PTFE+15%fv) |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |

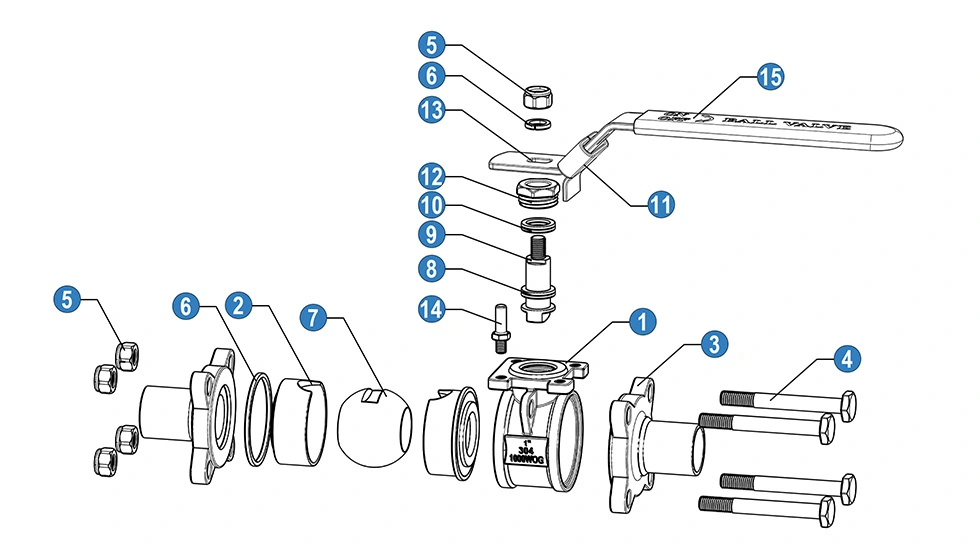

| না | নাম | উপাদান (*N/B) | |
| 1 | শরীর | এসএস 316 | এসএস 304 |
| 2 | বল আসন | পিটিএফই | পিটিএফই |
| 3 | ক্যাপ | এসএস 316 | এসএস 304 |
| 4 | বোল্ট | এসএস 304 | এসএস 304 |
| 5 | বাদাম | এসএস 304 | এসএস 304 |
| 6 | স্প্রিং ওয়াশার | এসএস 304 | এসএস 304 |
| 7 | বল | এসএস 316 | এসএস 304 |
| 8 | ঘর্ষণ রিং | পিটিএফই | পিটিএফই |
| 9 | কান্ড | এসএস 316 | এসএস 304 |
| 10 | স্টেম প্যাকিং | পিটিএফই | পিটিএফই |
| 11 | লকিং ডিভাইস | এসএস 304 | এসএস 304 |
| 12 | গ্রন্থি | এসএস 316 | এসএস 304 |
| 13 | হ্যান্ডেল | এসএস | এসএস |
| 14 | পিন বন্ধ করুন | এসএস 201 | এসএস 201 |
| 15 | হাতল হাতা | পিভিসি | পিভিসি |
· N: ANSl B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়
· বি: থ্রেড BS21 BSP অনুযায়ী শেষ হয়

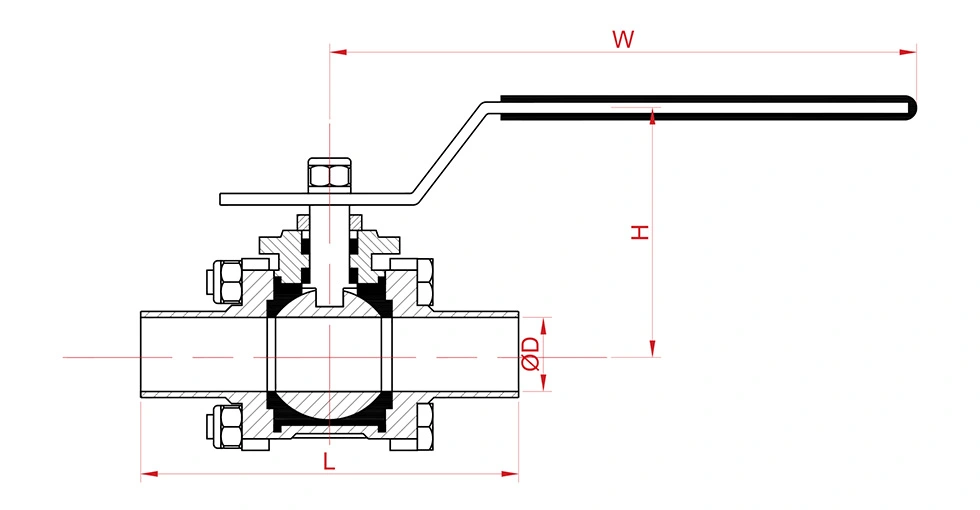

সাধারণ মাত্রা
| আকার | মাত্রা (মিমি) | ওজন (কেজি) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv VALUES
Kv (m3/h) = কিউবিক মিটার প্রতি ঘন্টায় পানির প্রবাহের হার যা 1 b এর চাপ হ্রাস করবে ভালভ জুড়ে বার।
| আকার | মাত্রা (মিমি) | ওজন (কেজি) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
পণ্যের সুবিধা
1. নির্ভুলতা-বাট-জোড়া শেষ
ওয়েল্ড প্রান্তের অভ্যন্তরীণ এবং বাইরের উভয় পৃষ্ঠই Ra ≈ 0.15μm এ নির্ভুলভাবে মেশিন করা হয়, যা উচ্চ সমাক্ষতা নিশ্চিত করে এবং অন-সাইট স্যানিটারি পাইপলাইনগুলির সাথে আঁটসাঁট ফিট, স্থিতিশীল ঢালাই গুণমানের গ্যারান্টি দেয় এবং লুকানো স্যানিটারি ঝুঁকি দূর করে সংযোগ জয়েন্টগুলোতে.
2. সম্পূর্ণরূপে এনক্যাপসুলেটেড সিলিং স্ট্রাকচার
সম্পূর্ণরূপে এনক্যাপসুলেটেড সিল ডিজাইন সম্পূর্ণরূপে ইলাস্টিক সিলিং কোরকে মোড়ানো, উন্মুক্ত ইলাস্টোমার ফাঁকগুলি সরিয়ে দেয় এবং তরল ধারণ এলাকা। এটি কার্যকরভাবে মাঝারি সঞ্চয় এবং জীবাণু বৃদ্ধি রোধ করে, দীর্ঘমেয়াদী বজায় রাখে স্বাস্থ্যকর কর্মক্ষমতা এবং সরলীকরণ পরিষ্কার পদ্ধতি.
3. প্রিমিয়াম স্যানিটারি-গ্রেড স্টেইনলেস স্টীল
304 এবং 316 স্টেইনলেস স্টিলের বিকল্পগুলিতে উপলব্ধ, ভালভটি চমৎকার জারা প্রতিরোধের এবং যান্ত্রিক সরবরাহ করে শক্তি মিরর-পালিশ করা অভ্যন্তরীণ প্রবাহ পথটি সম্পূর্ণরূপে ন্যূনতম প্রতিরোধের সাথে মসৃণ তরল স্থানান্তর নিশ্চিত করে স্যানিটারি শিল্প পাইপিং প্রয়োজনীয়তা মেনে চলা।
4. সহজ রক্ষণাবেক্ষণের জন্য 3PC স্প্লিট স্ট্রাকচার
থ্রি-পিস স্প্লিট বডি সম্পূর্ণ বিচ্ছিন্নকরণ এবং সরাসরি পাইপলাইনে সীল প্রতিস্থাপনের অনুমতি দেয় সম্পূর্ণ লাইন, ব্যাপকভাবে সিস্টেম ডাউনটাইম হ্রাস এবং দৈনিক অপারেশন এবং রক্ষণাবেক্ষণ খরচ কমিয়ে.
FAQ
1. এই স্যানিটারি বল ভালভের কি সার্টিফিকেশন আছে?
আমাদের উৎপাদন ব্যবস্থা ISO 9001-এ প্রত্যয়িত, এবং CE ডকুমেন্টেশন প্রযোজ্য স্যানিটারি বল ভালভ কনফিগারেশনের জন্য উপলব্ধ। উপলব্ধ সার্টিফিকেশন এবং ডকুমেন্টেশন নির্দিষ্ট পণ্য এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা যেতে পারে.
2. এই ভালভের জন্য কি শরীরের উপকরণ পাওয়া যায়?
স্ট্যান্ডার্ড বডি উপাদান বিকল্পগুলি হল 304 স্টেইনলেস স্টিল এবং 316 স্টেইনলেস স্টীল। কাজের মাধ্যম, তাপমাত্রা এবং জারা অবস্থা অনুযায়ী উপযুক্ত গ্রেড নির্বাচন করা যেতে পারে।
3. বাট-ওয়েল্ডের মেশিনিং নির্ভুলতা কীভাবে শেষ হয়?
বাট-ওয়েল্ড প্রান্তের অভ্যন্তরীণ এবং বাইরের পৃষ্ঠগুলি প্রায় Ra 0.15μm পৃষ্ঠের রুক্ষতায় মেশিন করা হয়। এটি একটি মসৃণ ঢালাই পৃষ্ঠ প্রদান করে এবং সামঞ্জস্যপূর্ণ স্যানিটারি পাইপিংয়ের সাথে সঠিক সংযোগ সমর্থন করে।
4. 3 পিস সম্পূর্ণরূপে এনক্যাপসুলেটেড বাট-ওয়েল্ডেড স্যানিটারি বল ভালভের প্রধান বৈশিষ্ট্যগুলি কী কী?
ভালভটি বাট-ওয়েল্ড প্রান্ত, সম্পূর্ণরূপে এনক্যাপসুলেটেড সিল এবং 304 বা 316 স্টেইনলেস স্টিল নির্মাণকে একত্রিত করে। মসৃণ অভ্যন্তরীণ কনফিগারেশন স্যানিটারি প্রসেসিং সিস্টেমের জন্য উপযুক্ত যেখানে সিআইপি বা এসআইপি পরিষ্কারের প্রয়োজন হয়।
5. আমরা কি অন-সাইট পরিদর্শনের জন্য আপনার কারখানা পরিদর্শন করতে পারি?
হ্যাঁ। কারখানাটি ওয়েনঝো, ঝেজিয়াং, চীনে অবস্থিত, ওয়েনঝো বিমানবন্দর থেকে গাড়িতে প্রায় 10 মিনিট। কারখানা পরিদর্শন আগাম ব্যবস্থা করা যেতে পারে, পরিদর্শন সময়সূচী অনুযায়ী অভ্যর্থনা সমর্থন প্রদান করা হয়.
