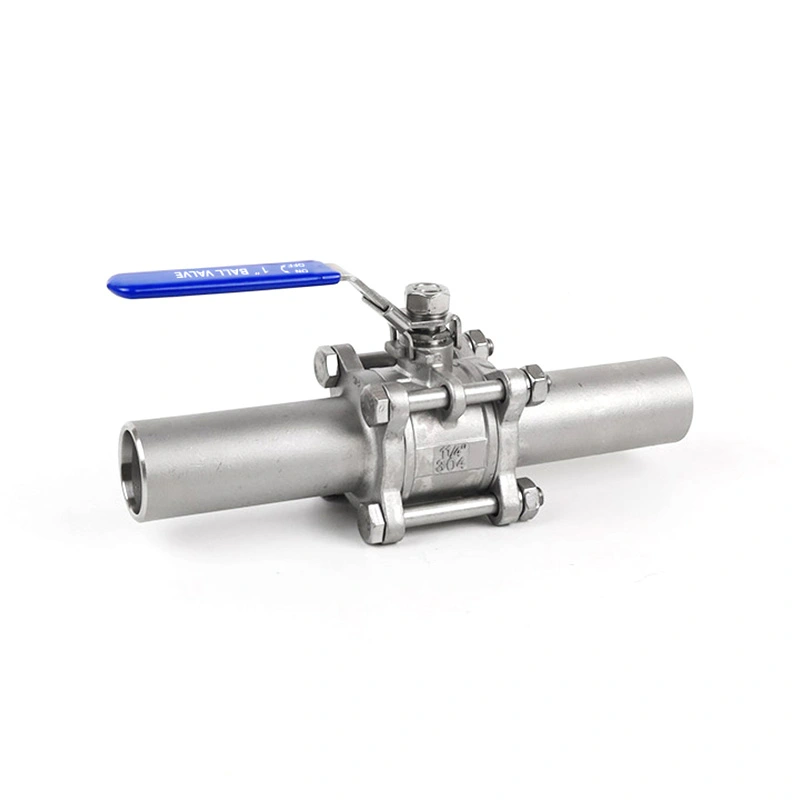

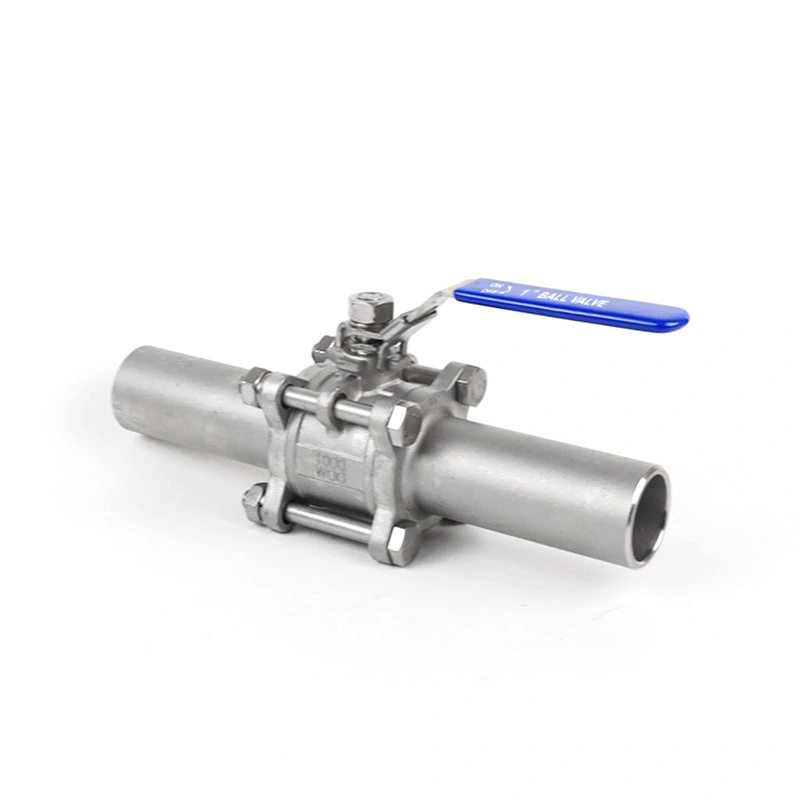

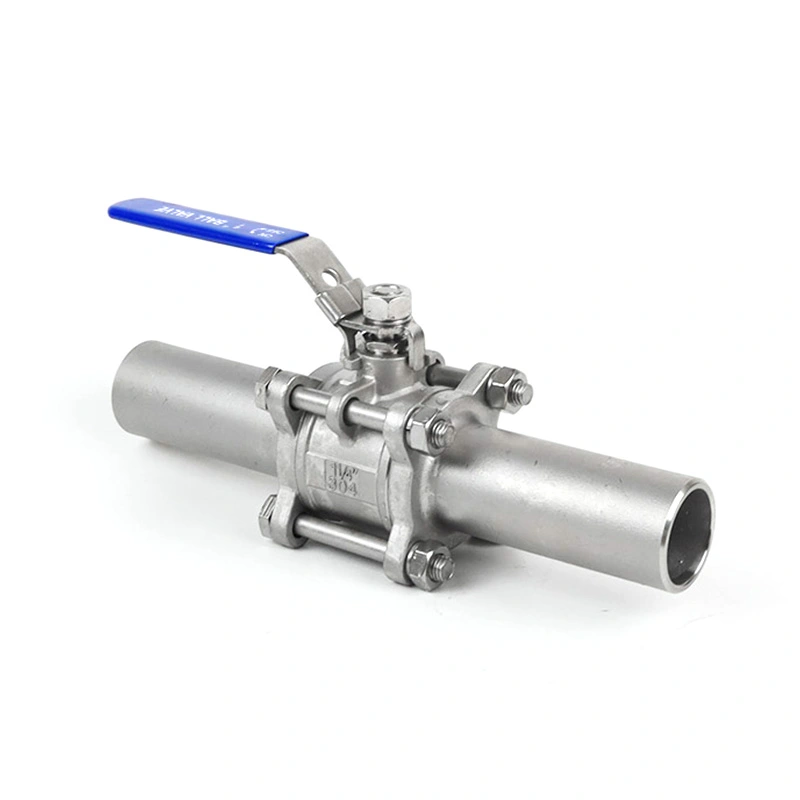

3PC বল ভালভ ঢালাই বর্ধিত

3PC বল ভালভ ওয়েল্ড এক্সটেন্ডেড বাট-ওয়েল্ড প্রান্ত ব্যবহার করে ভালভের মধ্যে অতিরিক্ত ওয়েল্ডিং দৈর্ঘ্য প্রদান করে শরীর এবং পাইপলাইন। বর্ধিত প্রান্তগুলি উত্তাপযুক্ত পাইপলাইন, সমাহিত ইনস্টলেশন এবং পাইপিং বিন্যাসের জন্য দরকারী যেখানে অতিরিক্ত ঢালাই দূরত্ব প্রয়োজন। তিন টুকরা শরীরের জন্য অভ্যন্তরীণ উপাদান অ্যাক্সেস প্রদান করে পাইপলাইন বিচ্ছিন্ন হওয়ার পরে পরিদর্শন এবং প্রতিস্থাপন।

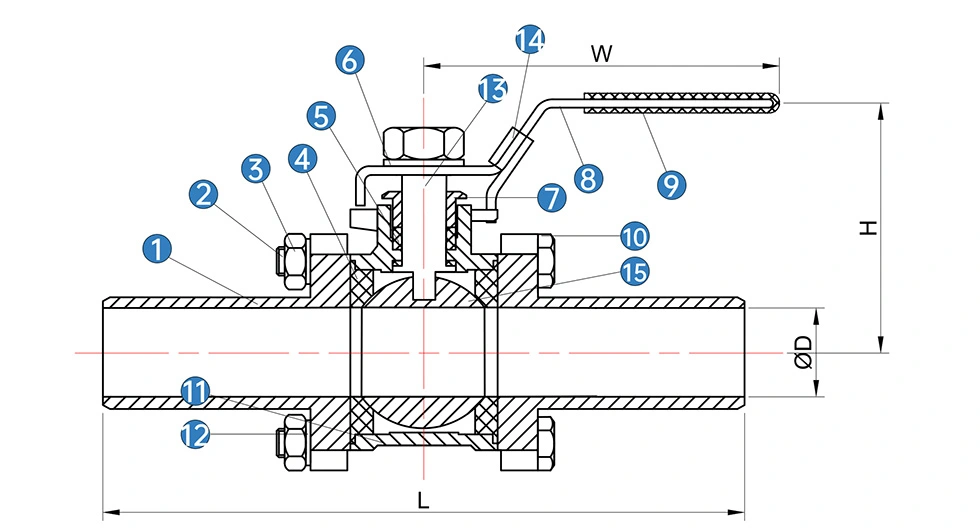

প্রধান মাত্রা

* N: ANSI B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়
* B: BS21 BSP অনুযায়ী থ্রেড শেষ হয়

পণ্য বৈশিষ্ট্য

1. বর্ধিত বাট-ওয়েল্ড শেষ

বর্ধিত ঢালাই প্রান্তগুলি পাইপলাইন ঢালাইয়ের জন্য অতিরিক্ত স্থান প্রদান করে এবং ঢালাইয়ের কাজকে প্রধান থেকে দূরে রাখতে সহায়তা করে ভালভ শরীর। এই কনফিগারেশনটি উত্তাপ বা সমাহিত পাইপলাইনগুলির জন্য উপযোগী যেখানে ভালভ স্থাপন করা প্রয়োজন নিরোধকের বাইরে বা অ্যাক্সেসযোগ্য স্থানে।

2. তিন টুকরা নির্মাণ

বিভক্ত শরীর পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য ভালভ খোলার অনুমতি দেয়। আসন, সীল এবং অন্যান্য অভ্যন্তরীণ প্রতিস্থাপনের প্রয়োজন হলে উপাদানগুলি অ্যাক্সেস করা যেতে পারে, সম্পূর্ণ ভালভ সমাবেশ প্রতিস্থাপনের প্রয়োজনীয়তা হ্রাস করে।

3. 316 স্টেইনলেস স্টীল উপকরণ

3PC বল ভালভ ওয়েল্ড এক্সটেন্ডেড শরীরের জন্য ASTM A351 CF8M (316) এবং বল এবং স্টেমের জন্য ASTM A182 F316 ব্যবহার করে। আদর্শ আসন হল RPTFE (PTFE+15%fv)। অন্যান্য উপাদান সমন্বয় প্রয়োজনীয় অনুযায়ী সরবরাহ করা যেতে পারে সেবা শর্তাবলী

4. বাট-ওয়েল্ড সংযোগ

ঢালাই শেষ ASME B16.25 প্রয়োজনীয়তা অনুসরণ করে. একটি বাট-ঝালাই সংযোগ ভালভের মধ্যে একটি স্থায়ী জয়েন্ট প্রদান করে এবং পাইপলাইন, প্রযোজ্য পাইপিং স্পেসিফিকেশন দ্বারা নির্ধারিত ঢালাই পদ্ধতি এবং পাইপ প্রস্তুতি সহ।

ঢালাই এবং ইনস্টলেশন

ঢালাই করার আগে, পাইপের আকার, ওয়েল্ড-এন্ডের মাত্রা, বেভেল অবস্থা এবং প্রান্তিককরণ পরীক্ষা করুন। পাইপলাইন হওয়া উচিত ইনস্টলেশনের সময় ভালভের অত্যধিক লোড প্রতিরোধ করতে সঠিকভাবে সমর্থিত। ঢালাই পদ্ধতি অনুসরণ করা উচিত প্রযোজ্য প্রকল্প স্পেসিফিকেশন।

প্রসারিত প্রান্ত ঢালাই এলাকা এবং ভালভ অভ্যন্তরীণ মধ্যে অতিরিক্ত দূরত্ব প্রদান করে। উপযুক্ত ঢালাই এবং সিট, সিল এবং অন্যান্য তাপ-সংবেদনশীল উপাদানগুলিকে রক্ষা করার জন্য তাপ-নিয়ন্ত্রণ পদ্ধতিগুলি এখনও অনুসরণ করা উচিত।

উপকরণ এবং অপারেটিং শর্তাবলী

ভালভ -25 ℃ থেকে 150 ℃ তাপমাত্রা পরিসীমা এবং তালিকাভুক্ত অধীনে সর্বোচ্চ 285PSI চাপের জন্য নির্দিষ্ট করা হয়েছে শর্তাবলী প্রকৃত অপারেটিং সীমা ভালভ আকার, মাঝারি, তাপমাত্রা এবং অনুযায়ী নিশ্চিত করা উচিত প্রযোজ্য চাপ-তাপমাত্রা রেটিং।

স্টেইনলেস স্টীল বডি, F316 বল এবং F316 স্টেম সামঞ্জস্যপূর্ণ শিল্প মিডিয়ার জন্য তৈরি। আসন এবং sealing অর্ডার দেওয়ার আগে উপাদান নির্বাচন প্রকৃত তরল, তাপমাত্রা এবং চাপের বিরুদ্ধে পরীক্ষা করা উচিত।

গুণমান পরিদর্শন

উপাদান পরিদর্শন

উপাদান সনাক্তকরণ এবং সম্পর্কিত পরিদর্শন রেকর্ড অর্ডার প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে. উপাদান পরীক্ষার রিপোর্ট প্রযোজ্য ভালভ কনফিগারেশনের জন্য উপলব্ধ।

মাত্রিক পরিদর্শন

ভালভ মাত্রা এবং জোড়-শেষ বৈশিষ্ট্য নির্দিষ্ট পণ্য অঙ্কন এবং প্রয়োজনীয়তা বিরুদ্ধে চেক করা হয়. পরিদর্শন ঢালাই শেষ দৈর্ঘ্য, মাত্রা এবং সাধারণ সমাবেশ শর্ত অন্তর্ভুক্ত করতে পারে.

চাপ এবং সীল পরীক্ষা

ভালভ পরীক্ষা এবং পরিদর্শন API 598 প্রয়োজনীয়তা অনুসরণ করে। চেক করার জন্য চাপ এবং সিলিং পরীক্ষা করা হয় চালানের আগে ভালভ বডি এবং সিট সিলিং পারফরম্যান্স।

সমাপ্ত ভালভ পরিদর্শন

চূড়ান্ত পরিদর্শন ভালভ চেহারা, সমাবেশ, জোড়-শেষ সুরক্ষা এবং অপারেটিং অবস্থা কভার করে। প্রয়োজনীয় পণ্য নথি অর্ডার অনুযায়ী প্রস্তুত করা যেতে পারে.

অ্যাপ্লিকেশন

3PC বল ভালভ ওয়েল্ড এক্সটেন্ডেড শিল্প পাইপিংয়ের জন্য উপযুক্ত যেখানে একটি ঢালাই সংযোগ এবং অতিরিক্ত ঢালাই দূরত্ব প্রয়োজন। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, তেল এবং গ্যাস সিস্টেম, তাপ শক্তি, জল চিকিত্সা এবং সাধারণ শিল্প তরল নিয়ন্ত্রণ।

বর্ধিত-শেষ কনফিগারেশন বিশেষভাবে উপযোগী যখন পাইপলাইন নিরোধক, ভূগর্ভস্থ ইনস্টলেশন বা সাইট লেআউট ভালভ বডির চারপাশে উপলব্ধ স্থান সীমাবদ্ধ করে। এর উপর ভিত্তি করে আবেদনের উপযুক্ততা নিশ্চিত করা উচিত মাঝারি, চাপ, তাপমাত্রা এবং পাইপলাইন স্পেসিফিকেশন।

প্যাকেজিং

ভালভগুলি ঢেউতোলা শক্ত কাগজ এবং পাতলা পাতলা কাঠের কেস ব্যবহার করে রপ্তানি পরিবহনের জন্য প্যাক করা হয়। ঝালাই শেষ হয় পরিচালনার সময় বেভেল এবং সংযোগ পৃষ্ঠের ক্ষতির ঝুঁকি কমাতে প্যাকিংয়ের সময় সুরক্ষিত চালান

FAQ

1. একটি 3PC বল ভালভ ওয়েল্ড এক্সটেন্ডেড এ বর্ধিত ওয়েল্ড শেষ করার উদ্দেশ্য কি?

বর্ধিত ঢালাই প্রান্ত ভালভ বডি এবং পাইপলাইনের মধ্যে অতিরিক্ত ঢালাই দূরত্ব প্রদান করে। তারা জন্য দরকারী উত্তাপযুক্ত পাইপলাইন, সমাহিত স্থাপনা এবং অন্যান্য লেআউট যেখানে ঢালাই এলাকাকে আরও দূরে স্থাপন করা প্রয়োজন ভালভ শরীর থেকে।

2. ভালভের জন্য কোন উপাদান ব্যবহার করা হয়?

স্ট্যান্ডার্ড বডি উপাদান হল ASTM A351 CF8M (316), ASTM A182 F316 বল এবং স্টেমের জন্য ব্যবহৃত হয়। আসন হল RPTFE (PTFE+15%fv)। অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ.

3. বাট-ওয়েল্ড প্রান্তে কোন মান প্রযোজ্য?

বাট-ওয়েল্ড শেষ ASME B16.25 অনুযায়ী নির্দিষ্ট করা হয়। চূড়ান্ত ঢালাই পদ্ধতি প্রযোজ্য অনুসরণ করা উচিত পাইপলাইন বা প্রকল্পের স্পেসিফিকেশন।

4. ইনস্টলেশনের পরে ভালভ বজায় রাখা যাবে?

হ্যাঁ। থ্রি-পিস বডি পরিদর্শন এবং প্রতিস্থাপনের জন্য অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস সরবরাহ করে। পাইপলাইন আবশ্যক ভালভ রক্ষণাবেক্ষণের আগে বিচ্ছিন্ন এবং হতাশাগ্রস্ত হতে হবে।

5. চাপ এবং তাপমাত্রা সীমা কি?

তালিকাভুক্ত সর্বোচ্চ চাপ হল 285PSI, এবং তাপমাত্রা পরিসীমা হল -25℃ থেকে 150℃। প্রকৃত অনুমোদিত অপারেটিং শর্তগুলি ভালভের আকার, মাঝারি এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং এর উপর নির্ভর করে।

6. কি নথি প্রদান করা যেতে পারে?

উপাদান পরীক্ষার রিপোর্ট এবং প্রযোজ্য পরিদর্শন বা পণ্য ডকুমেন্টেশন ভালভ অনুযায়ী প্রদান করা যেতে পারে কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা।
