3PC বল ভালভ
3PC বাট-ঢালাই শেষ স্টেইনলেস স্টীল বল ভালভ বর্ধিত স্টেম
Shangtai 3PC বাট-ঢালাই শেষ স্টেইনলেস স্টীল বল ভালভ বর্ধিত স্টেম বৈশিষ্ট্য বাট-ঝালাই প্রান্ত এবং উত্তাপ পাইপলাইন এবং সীমিত ভালভ অ্যাক্সেস সহ অন্যান্য অ্যাপ্লিকেশনের জন্য একটি বর্ধিত স্টেম বৈশিষ্ট্য। স্টেইনলেস স্টীল নির্মাণ শিল্প তরল নিয়ন্ত্রণ সমর্থন করে, যখন ISO 5211 মাউন্টিং প্যাড বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটর ইনস্টলেশনের অনুমতি দেয়। ISO 9001 এবং CE ডকুমেন্টেশন প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ।
3PC বাট-ওয়েল্ডেড এন্ডস স্টেইনলেস স্টিল বল ভালভ এক্সটেন্ডেড স্টেমে স্থায়ী পাইপলাইন সংযোগের জন্য বাট-ওয়েল্ডেড প্রান্ত এবং অ্যাপ্লিকেশনগুলির জন্য একটি বর্ধিত স্টেম রয়েছে যেখানে ভালভ অপারেটিং পয়েন্টটি পাইপ থেকে দূরে অবস্থান করা প্রয়োজন। থ্রি-পিস বডি রক্ষণাবেক্ষণের জন্য অভ্যন্তরীণ উপাদানগুলি অ্যাক্সেস করার অনুমতি দেয়, যখন ISO 5211 মাউন্টিং প্যাড বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরগুলির সরাসরি ইনস্টলেশন সমর্থন করে।
প্রধান মাত্রা
| আকার | 1/4" - 8" |
| প্রেসার ক্লাস | CL150 |
| বাট-ঢালাই শেষ | ASME B16.25 |
| সর্বোচ্চ চাপ | 285PSI |
| নকশা এবং উত্পাদন মান | ASME B16.34 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | ASTM A351 CF8M（316） |
| বল উপাদান | ASTM A182 F316 |
| স্টেম উপাদান | ASTM A182 F316 |
| আসন উপাদান | RPTFE(PTFE+15%fv) |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |
পণ্য বৈশিষ্ট্য

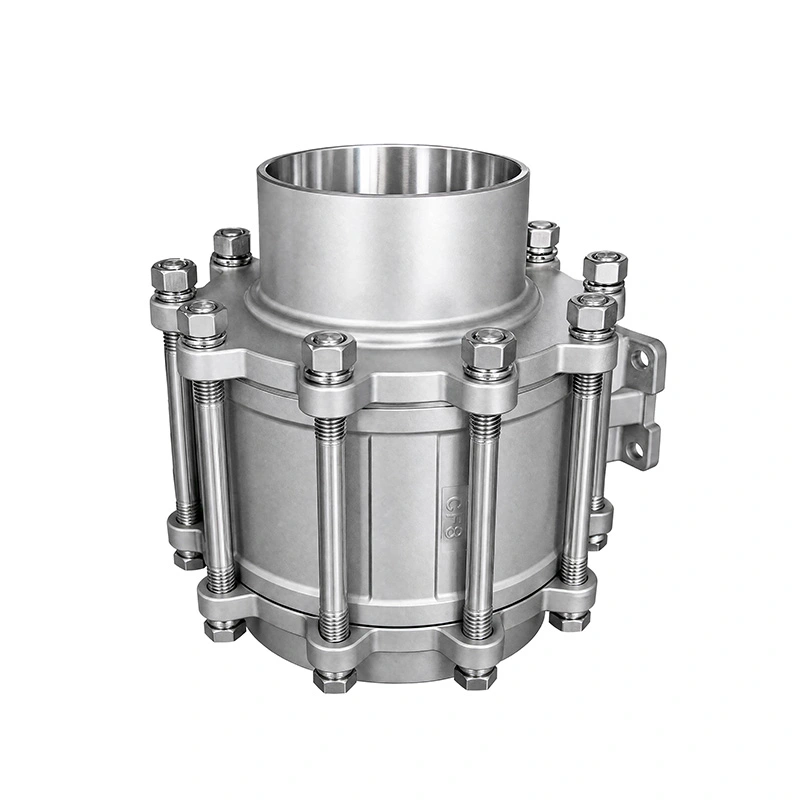

1. বাট-ঢালাই পাইপলাইন সংযোগ
ভালভ ASME B16.25 অনুযায়ী তৈরি বাট-ওয়েল্ডেড প্রান্ত ব্যবহার করে। ভালভকে সরাসরি পাইপলাইনে ঢালাই থ্রেডেড বা ফ্ল্যাঞ্জযুক্ত জয়েন্ট ছাড়াই একটি নির্দিষ্ট সংযোগ প্রদান করে, যা এই কনফিগারেশনটিকে স্থায়ী শিল্প পাইপিং ইনস্টলেশনের জন্য উপযুক্ত করে তোলে।

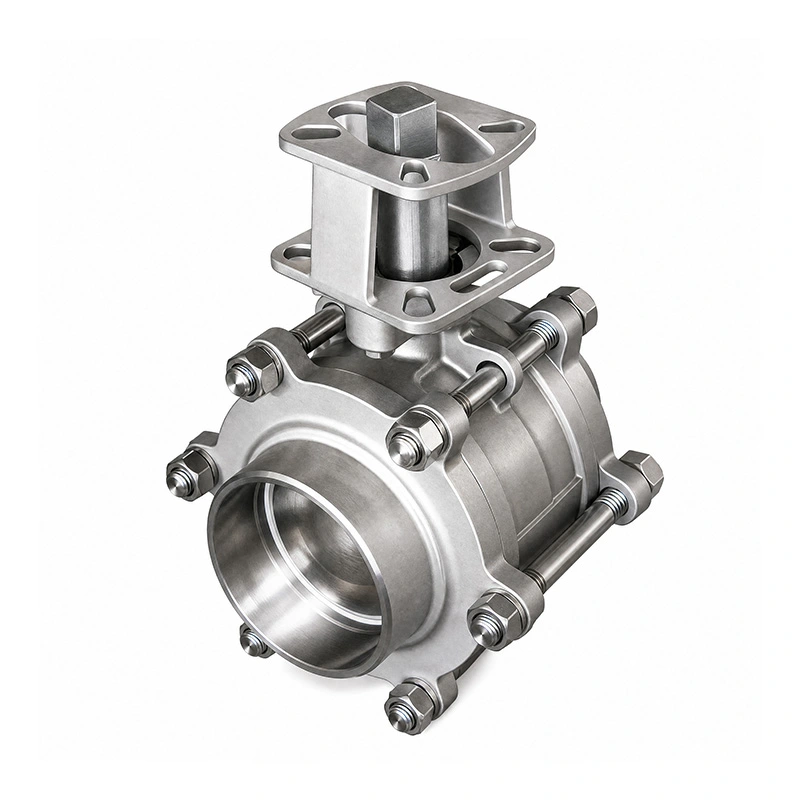

2. বর্ধিত স্টেম কনফিগারেশন
বর্ধিত স্টেম হ্যান্ডেল বা অ্যাকচুয়েটর এবং পাইপলাইনের মধ্যে অতিরিক্ত অপারেটিং ক্লিয়ারেন্স প্রদান করে। এটি উপযোগী যেখানে নিরোধক, পাইপ বিন্যাস বা ইনস্টলেশন শর্ত একটি মানক ভালভ স্টেম অ্যাক্সেস সীমিত.
রক্ষণাবেক্ষণের জন্য থ্রি-পিস বডি
পরিদর্শন বা প্রতিস্থাপনের প্রয়োজন হলে থ্রি-পিস নির্মাণ অভ্যন্তরীণ ভালভ উপাদানগুলিতে অ্যাক্সেস সরবরাহ করে। সিট এবং সিলিং উপাদান সম্পূর্ণ ভালভ সমাবেশ প্রতিস্থাপন ছাড়া পরিসেবা করা যেতে পারে.
4. স্টেইনলেস স্টীল ভালভ নির্মাণ
3PC বাট-ওয়েল্ডেড এন্ডস স্টেইনলেস স্টিল বল ভালভ এক্সটেন্ডেড স্টেম শরীরের জন্য ASTM A351 CF8M (316) এবং বল এবং স্টেমের জন্য ASTM A182 F316 ব্যবহার করে। RPTFE আসনটি -25℃ থেকে 150℃ পর্যন্ত তালিকাভুক্ত তাপমাত্রা পরিসরের জন্য নির্দিষ্ট করা হয়েছে।

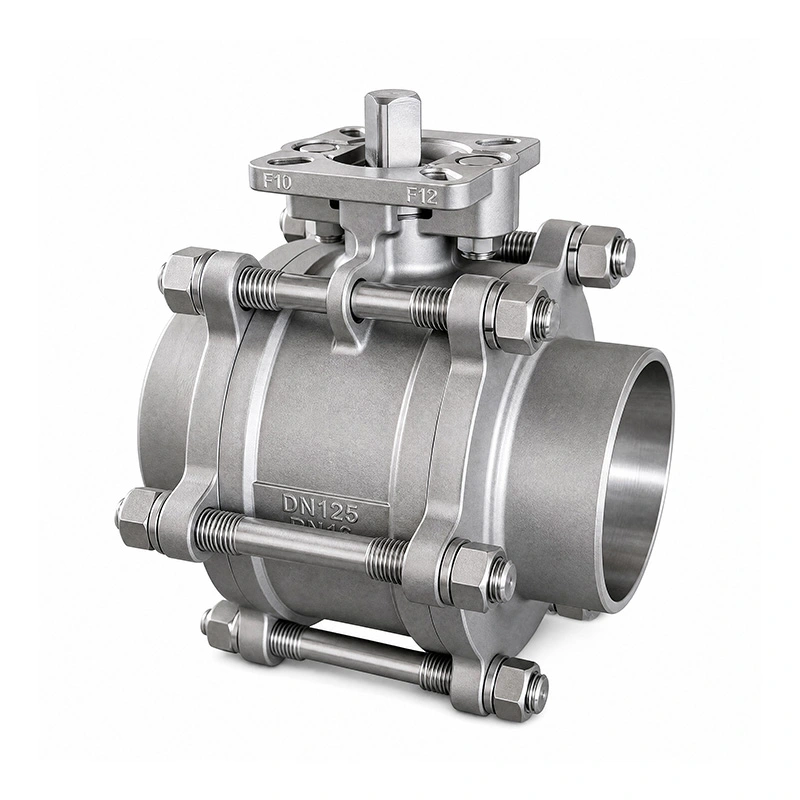

অ্যাকচুয়েটর মাউন্টিং
সরাসরি অ্যাকচুয়েটর ইনস্টলেশনের জন্য ভালভটি একটি ISO 5211 মাউন্টিং প্যাড দিয়ে সজ্জিত। বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটরগুলি ভালভের আকার, অপারেটিং টর্ক এবং নিয়ন্ত্রণের প্রয়োজনীয়তা অনুসারে নির্বাচন করা যেতে পারে। সামঞ্জস্য নিশ্চিত করতে অর্ডার দেওয়ার আগে অ্যাকচুয়েটর মাউন্টিং ইন্টারফেসটি পরীক্ষা করা উচিত।
মান এবং পরিদর্শন
ডিজাইন এবং ম্যানুফ্যাকচারিং ASME B16.34 অনুসরণ করে, ASME B16.25 এর উপর ভিত্তি করে বাট-ওয়েল্ডেড প্রান্ত সহ। ভালভ পরীক্ষা এবং পরিদর্শন API 598 অনুযায়ী করা হয়। চাপ-তাপমাত্রার রেটিংগুলিও ASME B16.34-তে উল্লেখ করা হয়।
উত্পাদন পরিদর্শন উপাদান যাচাইকরণ, চাপ পরীক্ষা, সিলিং পরিদর্শন এবং সমাপ্ত ভালভ চেক কভার করে। ভালভ কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী উপাদান পরীক্ষার রিপোর্ট এবং প্রযোজ্য পণ্য ডকুমেন্টেশন প্রদান করা যেতে পারে।
অ্যাপ্লিকেশন
3PC বাট-ওয়েল্ডেড এন্ডস স্টেইনলেস স্টীল বল ভালভ এক্সটেন্ডেড স্টেমটি শিল্প পাইপিং সিস্টেমের জন্য তৈরি করা হয়েছে যার জন্য একটি স্থায়ী ঢালাই সংযোগ এবং অ্যাক্সেসযোগ্য ভালভ অপারেশন প্রয়োজন। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে রাসায়নিক প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল সিস্টেম, ফার্মাসিউটিক্যাল সরঞ্জাম, খাদ্য ও পানীয় প্রক্রিয়াকরণ, বিদ্যুৎ উৎপাদন এবং জল চিকিত্সা।
নির্বাচন করার আগে, পাইপলাইন মাঝারি, চাপ, তাপমাত্রা, পাইপের আকার, ঢালাই স্পেসিফিকেশন এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন। ভালভ উপকরণ এবং আসন কনফিগারেশন পরিষেবা মাধ্যমের সাথে সামঞ্জস্যের জন্যও পরীক্ষা করা উচিত।
FAQ
1. 3PC বাট-ঢালাই শেষ স্টেইনলেস স্টীল বল ভালভ বর্ধিত স্টেম প্রধান অ্যাপ্লিকেশন কি কি?
এটি শিল্প পাইপিং সিস্টেমে ব্যবহৃত হয় যেখানে একটি ঢালাই সংযোগ এবং বর্ধিত ভালভ অ্যাক্সেস প্রয়োজন। অ্যাপ্লিকেশন রাসায়নিক, পেট্রোকেমিক্যাল, ফার্মাসিউটিক্যাল, খাদ্য এবং পানীয়, শক্তি এবং জল চিকিত্সা সিস্টেম অন্তর্ভুক্ত.
2. বাট-ওয়েল্ডেড প্রান্তে কোন মান প্রযোজ্য?
বাট-ঢালাই শেষ ASME B16.25 অনুযায়ী নির্দিষ্ট করা হয়. ঢালাই স্পেসিফিকেশন ইনস্টলেশনের আগে পাইপলাইন নকশা বিরুদ্ধে চেক করা উচিত.
3. একটি actuator সরাসরি ইনস্টল করা যাবে?
হ্যাঁ। বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটর ইনস্টলেশনের জন্য ভালভটিতে একটি ISO 5211 মাউন্টিং প্যাড রয়েছে। অ্যাকচুয়েটর নির্বাচন ভালভের আকার, অপারেটিং টর্ক এবং নিয়ন্ত্রণের প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।
4. স্ট্যান্ডার্ড কনফিগারেশনে কি উপকরণ ব্যবহার করা হয়?
বডিটি হল ASTM A351 CF8M (316), যখন বল এবং স্টেম হল ASTM A182 F316৷ আদর্শ আসন হল RPTFE (PTFE+15%fv)। অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ.
5. সর্বোচ্চ চাপ এবং তাপমাত্রা পরিসীমা কি?
তালিকাভুক্ত সর্বোচ্চ চাপ হল 285PSI, যার তাপমাত্রা -25℃ থেকে 150℃ পর্যন্ত। প্রকৃত অপারেটিং সীমা ভালভের আকার, মাঝারি এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং অনুযায়ী নিশ্চিত করা উচিত।
6. ভালভ কাস্টমাইজ করা যাবে?
হ্যাঁ। অন্যান্য উপকরণ এবং উপাদান কনফিগারেশন প্রয়োজনীয় মাধ্যম, চাপ, তাপমাত্রা এবং ইনস্টলেশন শর্ত অনুযায়ী সরবরাহ করা যেতে পারে।
