3PC বল ভালভ

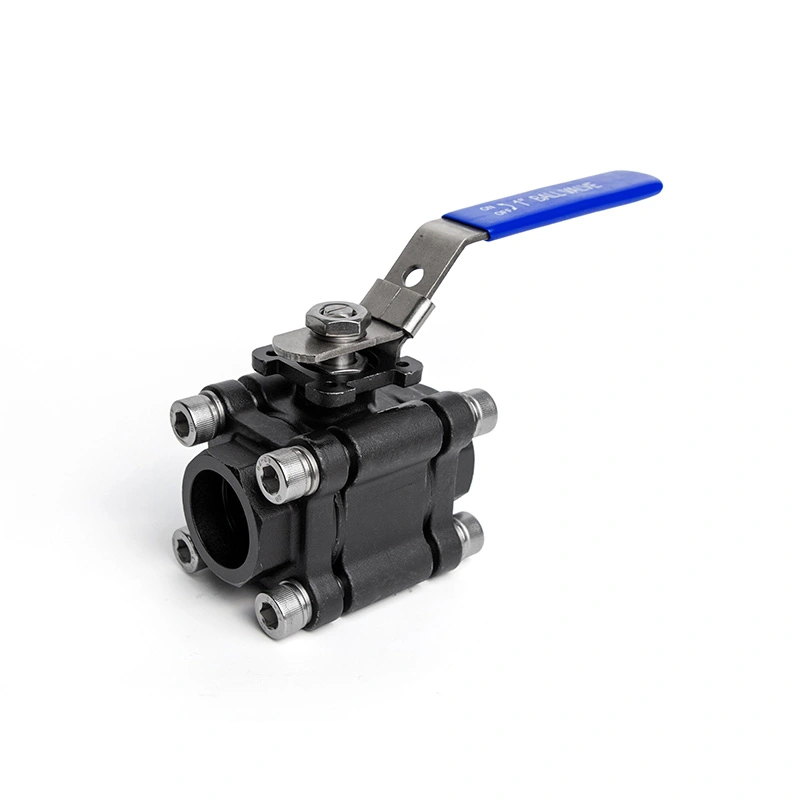

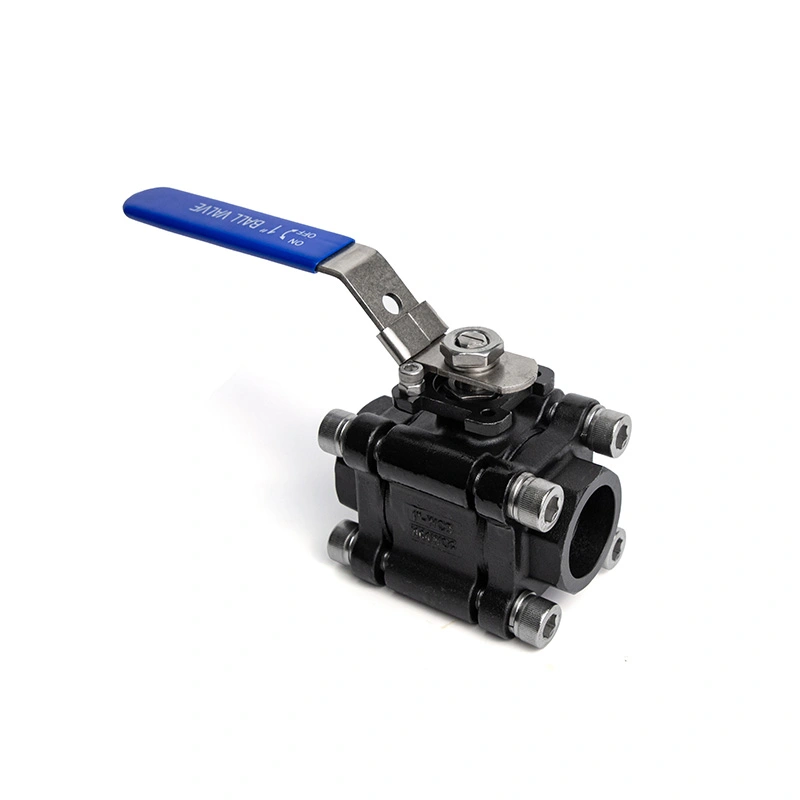

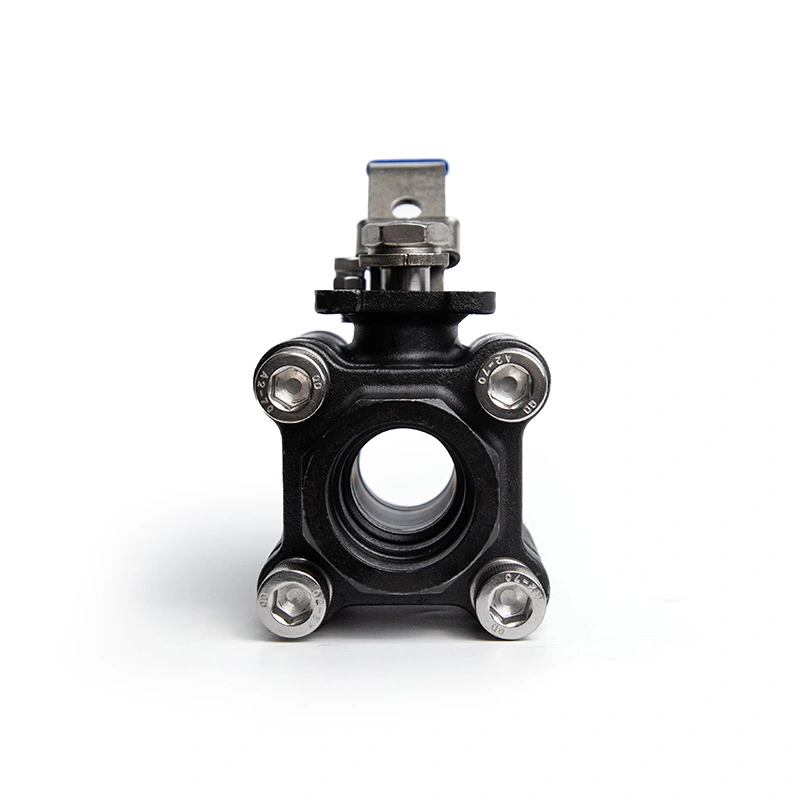

3PC কার্বন ইস্পাত বল ভালভ 2000WOG
Shangtai 3PC কার্বন স্টিল বল ভালভ 2000WOG 1975 PSI রেট করা হয়েছে এবং একটি অ্যান্টি-ব্লোআউট স্টেম সহ একটি থ্রি-পিস বডি বৈশিষ্ট্যযুক্ত। তাপমাত্রা-রেটেড এবং চাপ-রেটেড উপাদানগুলি বিভিন্ন অপারেটিং অবস্থার জন্য কনফিগার করা যেতে পারে। প্রযোজ্য অর্ডারের জন্য উপাদান পরীক্ষার রিপোর্ট এবং এক্সপোর্ট প্যাকেজিং সহ ISO 9001 এবং CE ডকুমেন্টেশন উপলব্ধ।
3PC কার্বন স্টিল বল ভালভ 2000WOG হল একটি থ্রি-পিস বল ভালভ যার একটি বর্ধিত স্টেম ইনসুলেটেড পাইপলাইন, সমাহিত ইনস্টলেশন এবং অ্যাপ্লিকেশন যেখানে অপারেটিং পয়েন্ট বাড়ানো প্রয়োজন। 2000WOG রেটিং এবং তিন টুকরা নির্মাণ এটি উচ্চ চাপ অন-অফ তরল নিয়ন্ত্রণের জন্য উপযুক্ত করে তোলে। ভালভ জন্য disassembled করা যেতে পারে পরিদর্শন এবং আসন বা সীল প্রতিস্থাপন.
প্রধান মাত্রা
| আকার | 1/4 ইঞ্চি - 6 ইঞ্চি |
| প্রেসার ক্লাস | CL800 |
| থ্রেড স্ট্যান্ডার্ড | এনপিটি, বিএসপি |
| সর্বোচ্চ চাপ | 1975PSI |
| নকশা এবং উত্পাদন মান | ISO 17292/API608 |
| পরীক্ষা এবং পরিদর্শন | API598 |
| চাপ-তাপমাত্রা রেটিং | ASME B16.34 |
| তাপমাত্রা পরিসীমা | -25℃~150℃ |
| শরীরের উপাদান | ASTM A351 316 |
| বল উপাদান | ASTM A182 F316 |
| স্টেম উপাদান | ASTM A182 F316 |
| আসন উপাদান | RPTFE(PTFE+15%fv) |
| অপশন | অন্যান্য উপকরণ অনুরোধের ভিত্তিতে উপলব্ধ. |

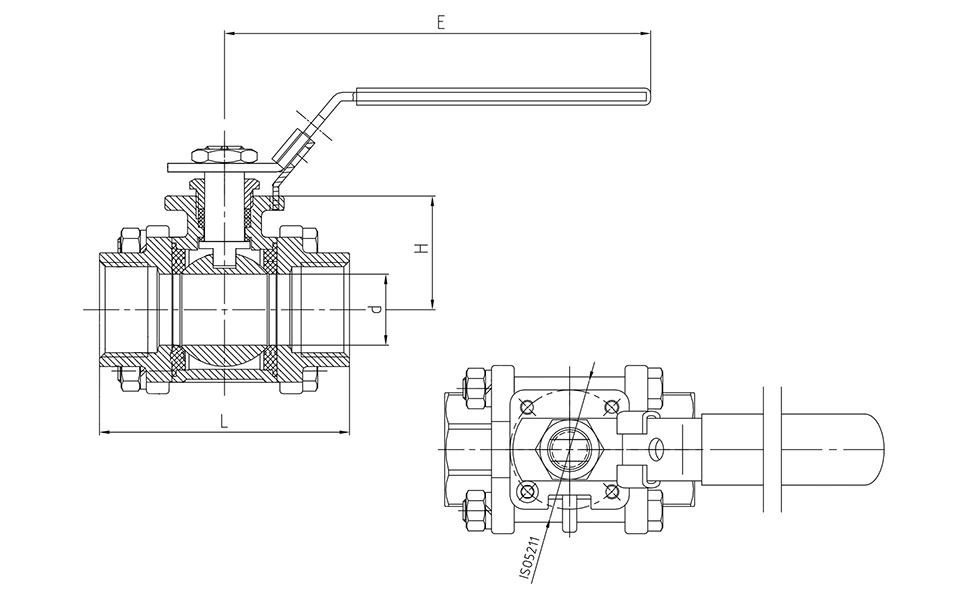

| SIZE | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |

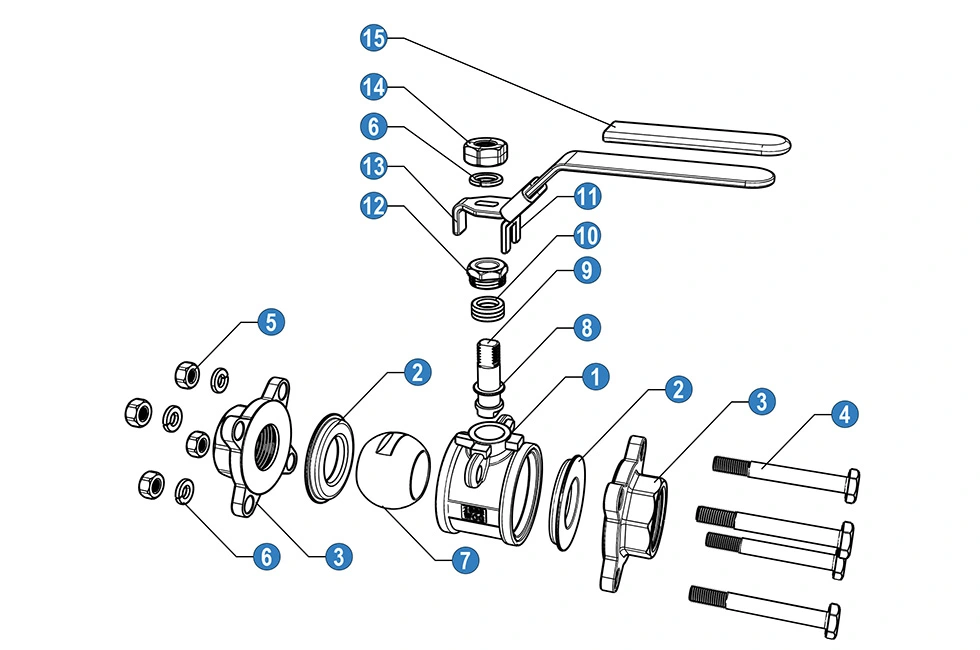

| না | নাম | উপাদান | ||
| 1 | শরীর | কার্বন ইস্পাত | ||
| 2 | বল আসন | পিটিএফই | ||
| 3 | ক্যাপ | কার্বন ইস্পাত | ||
| 4 | বোল্ট | এসএস 201 | ||
| 5 | বাদাম | এসএস 201 | ||
| 6 | স্প্রিং ওয়াশার | এসএস 201 | ||
| 7 | বল | এসএস 201 | এসএস 304 | এসএস 316 |
| 8 | ঘর্ষণ রিং | পিটিএফই | ||
| 9 | কান্ড | এসএস 201 | এসএস 304 | এসএস 316 |
| 10 | স্টেম প্যাকিং | পিটিএফই | ||
| 11 | লকিং ডিভাইস | এসএস 201 | ||
| 12 | গ্রন্থি | এসএস 201 | এসএস 304 | এসএস 316 |
| 13 | হ্যান্ডেল | এসএস | ||
| 14 | বাদাম | এসএস 201 | ||
| 15 | হাতল হাতা | পিভিসি | ||
N: ANSI B 2.1 NPT অনুযায়ী থ্রেড শেষ হয়
B: BS21 BSP অনুযায়ী থ্রেড শেষ হয়
মূল বৈশিষ্ট্য
1. বিশেষ ইনস্টলেশন অবস্থার জন্য বর্ধিত স্টেম
বর্ধিত স্টেম ভালভ অপারেটিং পয়েন্টে অ্যাক্সেস প্রদান করে যখন পাইপলাইনটি উত্তাপ, কবর দেওয়া বা ইনস্টল করা হয় সীমিত অ্যাক্সেস সহ একটি অবস্থানে। বিরোধী ব্লোআউট স্টেম গঠন ভালভ শরীরের ভিতরে স্টেম ধরে রাখতে সাহায্য করে যখন ভালভ চাপের মধ্যে আছে।
2. তিন টুকরা নির্মাণ
থ্রি-পিস বডি ভালভটিকে পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য খোলার অনুমতি দেয়। আসন, সীল এবং অন্যান্য অভ্যন্তরীণ প্রয়োজন হলে উপাদান প্রতিস্থাপনের জন্য অ্যাক্সেস করা যেতে পারে। এই নির্মাণ শিল্প পাইপলাইন জন্য ব্যবহারিক সিস্টেম যেখানে পর্যায়ক্রমিক রক্ষণাবেক্ষণ প্রয়োজন।
3. 1975PSI সর্বোচ্চ চাপ
দ3PC কার্বন ইস্পাত বল ভালভ 2000WOG1975PSI সর্বোচ্চ চাপ দিয়ে তালিকাভুক্ত করা হয়েছে। দ প্রযোজ্য কাজের চাপ ভালভের আকার, তাপমাত্রা, মাঝারি এবং চাপ-তাপমাত্রার রেটিং এর উপর নির্ভর করে। দ 2000WOG উপাধিটি প্রযোজ্য রেটিং শর্তের অধীনে জল, তেল এবং গ্যাস পরিষেবাকে বোঝায়।
4. NPT এবং BSP সংযোগ
ভালভ NPT এবং BSP থ্রেডেড সংযোগের সাথে উপলব্ধ। সংযোগ নির্বাচন পাইপলাইনের সাথে মিলিত হওয়া উচিত মান এবং ইনস্টলেশন প্রয়োজনীয়তা।
উপকরণ এবং মান
সরবরাহকৃত কনফিগারেশনটি ভালভ বডির জন্য ASTM A351 316, বল এবং স্টেমের জন্য ASTM A182 F316 এবং RPTFE ব্যবহার করে (PTFE+15%fv) আসনের জন্য। প্রয়োজনীয় পরিষেবা শর্ত অনুযায়ী অনুরোধের ভিত্তিতে অন্যান্য উপকরণ পাওয়া যায়।
ডিজাইন এবং ম্যানুফ্যাকচারিং ISO 17292/API 608 এর উপর ভিত্তি করে করা হয়। পরীক্ষা এবং পরিদর্শন API 598 অনুসরণ করে চাপ-তাপমাত্রার রেটিংগুলি ASME B16.34-এ উল্লেখ করা হয়েছে৷ তালিকাভুক্ত তাপমাত্রা পরিসীমা -25℃ থেকে 150℃।
মান নিয়ন্ত্রণ
উত্পাদন পরিদর্শন আগত উপাদান যাচাইকরণ, চাপ পরীক্ষা, সিলিং পরীক্ষা এবং সমাপ্ত ভালভ কভার করে পরিদর্শন উপাদান পরীক্ষার রিপোর্ট এবং প্রযোজ্য পণ্য ডকুমেন্টেশন ভালভ অনুযায়ী প্রদান করা যেতে পারে কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা।
ISO 9001 এবং CE ডকুমেন্টেশন প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ। উপাদান, আসন এবং sealing উপাদান করতে পারেন এছাড়াও প্রয়োজনীয় চাপ, তাপমাত্রা এবং মাঝারি অনুযায়ী নির্বাচন করা হবে.
অ্যাপ্লিকেশন
3PC কার্বন স্টিল বল ভালভ 2000WOG শিল্প পাইপিংয়ে উচ্চ-চাপের অন-অফ পরিষেবার জন্য বিবেচনা করা যেতে পারে জল চিকিত্সা, তেল এবং গ্যাস, রাসায়নিক প্রক্রিয়াকরণ, সংকুচিত বায়ু এবং সাধারণ তরল নিয়ন্ত্রণ সহ সিস্টেমগুলি। দ বর্ধিত স্টেম বিশেষভাবে দরকারী যেখানে নিরোধক বা ইনস্টলেশন গভীরতা একটি স্ট্যান্ডার্ড ভালভ স্টেমকে কঠিন করে তোলে অ্যাক্সেস
নির্বাচন করার আগে, কাজের চাপ, তাপমাত্রা, মাঝারি, ভালভের আকার, সংযোগের ধরন এবং উপলব্ধ নিশ্চিত করুন ইনস্টলেশন স্থান। শরীর, বল, স্টেম এবং আসনের জন্য উপাদানের সামঞ্জস্যতা পরীক্ষা করা উচিত।
FAQ
1. 3PC কার্বন স্টিল বল ভালভ 2000WOG-এর সর্বোচ্চ কাজের চাপ কত?
পণ্য ডেটা সর্বাধিক 1975PSI চাপ তালিকাভুক্ত করে। প্রকৃত অনুমোদিত কাজের চাপ নিশ্চিত করা উচিত ভালভের আকার, তাপমাত্রা, মাঝারি এবং প্রযোজ্য চাপ-তাপমাত্রার রেটিং অনুযায়ী।
2. বর্ধিত কান্ড কিসের জন্য ব্যবহৃত হয়?
বর্ধিত স্টেমটি উত্তাপযুক্ত পাইপলাইন, সমাহিত স্থাপনা এবং ভালভ অপারেটিং স্থানগুলির জন্য ব্যবহৃত হয় পয়েন্টটি পাইপলাইন সংযোগ থেকে দূরে অবস্থান করা প্রয়োজন।
3. কি থ্রেড সংযোগ পাওয়া যায়?
এনপিটি এবং বিএসপি থ্রেডেড সংযোগ উপলব্ধ। সংযোগ পাইপলাইন মান অনুযায়ী নির্বাচন করা উচিত এবং ইনস্টলেশন প্রয়োজনীয়তা।
4. ভালভ উপকরণ কাস্টমাইজ করা যাবে?
হ্যাঁ। অন্যান্য বডি, বল, স্টেম, সিট এবং সিলিং উপকরণ প্রয়োজনীয় মাধ্যম, চাপ অনুযায়ী সরবরাহ করা যেতে পারে এবং তাপমাত্রা।
5. কি নথি প্রদান করা যেতে পারে?
উপাদান পরীক্ষার রিপোর্ট এবং প্রযোজ্য পরিদর্শন বা পণ্য নথি ভালভ অনুযায়ী প্রদান করা যেতে পারে কনফিগারেশন এবং অর্ডার প্রয়োজনীয়তা। ISO 9001 এবং CE ডকুমেন্টেশন প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ।
6. রপ্তানির জন্য ভালভ কিভাবে প্যাকেজ করা হয়?
ভালভগুলি রপ্তানি চালানের জন্য ঢেউতোলা কার্টন এবং পাতলা পাতলা কাঠের ক্ষেত্রে প্যাক করা হয়। প্যাকেজিং স্পেসিফিকেশন হতে পারে ভালভ আকার, পরিমাণ এবং পরিবহন প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা হয়।
