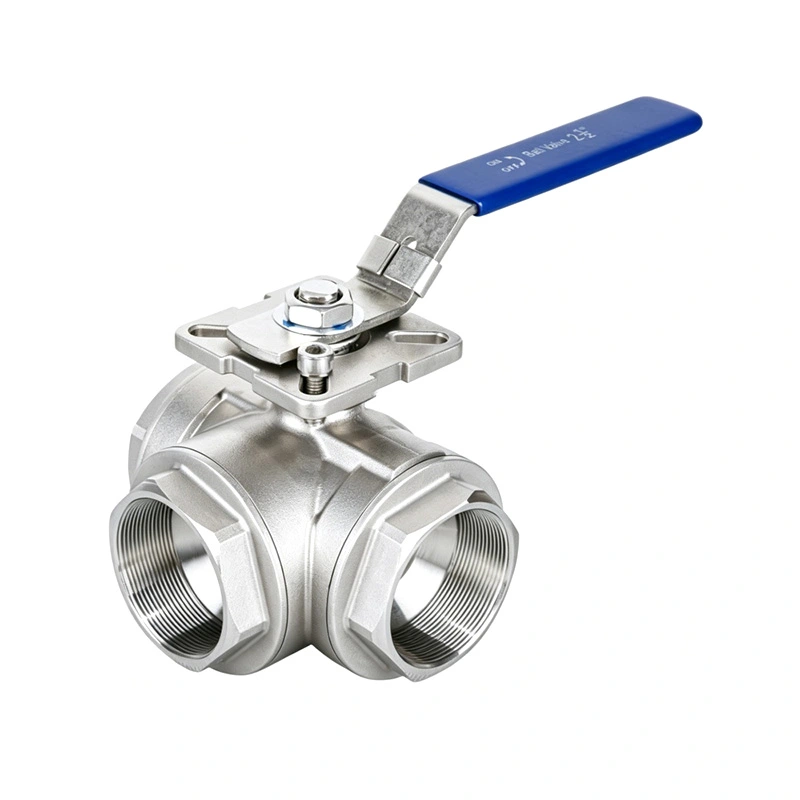

কিভাবে একটি থ্রি ওয়ে বল ভালভ এল পোর্ট ইন্ডাস্ট্রিয়াল পাইপিং সিস্টেমে প্রবাহ নিয়ন্ত্রণ উন্নত করতে পারে

সাংতাইএকটি প্রদান করেথ্রি ওয়ে বল ভালভ এল পোর্টশিল্প পাইপিং সিস্টেমে নির্ভরযোগ্য প্রবাহ স্যুইচিংয়ের জন্য ডিজাইন করা হয়েছে। একটি থ্রি-পিস বডি, বর্ধিত বাট-ওয়েল্ড প্রান্ত এবং স্টেইনলেস স্টিল নির্মাণের বিকল্পগুলির সাথে, এই ভালভ ইঞ্জিনিয়ারদের তরল রাউটিং পরিচালনা করতে, পাইপলাইন বিন্যাসকে সরল করতে এবং অপারেটিং অবস্থার চাহিদার চারপাশে রক্ষণাবেক্ষণের পরিকল্পনা করতে সহায়তা করে।

একটি L-পোর্ট কনফিগারেশন সহ একটি তিন-মুখী বল ভালভ দুটি সংযুক্ত পাইপলাইন শাখার মধ্যে তরল পুনঃনির্দেশিত করার জন্য ডিজাইন করা হয়েছে। এর বিশেষভাবে মেশিন করা বলটি একটি এল-আকৃতির প্যাসেজ তৈরি করে যা হ্যান্ডেলটি ঘোরার সাথে সাথে নির্বাচিত পোর্টগুলির সাথে সারিবদ্ধ হয়। একটি টি-পোর্ট ডিজাইনের বিপরীতে, যা এর কনফিগারেশনের উপর নির্ভর করে একাধিক পোর্টকে একযোগে সংযুক্ত করতে পারে, একটি এল-পোর্ট ভালভ প্রাথমিকভাবে প্রবাহের ডাইভারশন এবং উত্স নির্বাচনের জন্য ব্যবহৃত হয়। সঠিক ভালভ নির্বাচন করার জন্য পোর্ট ওরিয়েন্টেশন, শরীরের উপকরণ, আসন সামঞ্জস্য, চাপ-তাপমাত্রার রেটিং এবং সংযোগের মানগুলিতে মনোযোগ দেওয়া প্রয়োজন। এই নির্দেশিকাটি কাজের নীতি, মূল সুবিধা, শিল্প প্রয়োগ এবং এল-পোর্ট থ্রি-ওয়ে বল ভালভের ক্রয় বিবেচনা, প্রকৌশলী, রক্ষণাবেক্ষণ দল এবং শিল্প ক্রেতাদের জ্ঞাত সিদ্ধান্ত নিতে সাহায্য করে ব্যাখ্যা করে।

সূচিপত্র

• একটি তিন উপায় বল ভালভ এল পোর্ট কি?
• কিভাবে একটি L-পোর্ট থ্রি-ওয়ে বল ভালভ কাজ করে?
• এল-পোর্ট বনাম টি-পোর্ট: পার্থক্য কি?
• প্রধান সুবিধা কি?
• এল-পোর্ট বল ভালভ কোথায় ব্যবহার করা হয়?
• কিভাবে ডান ভালভ নির্বাচন করুন
• পর্যালোচনা করার জন্য প্রযুক্তিগত বিশেষ উল্লেখ
• ইনস্টলেশন এবং রক্ষণাবেক্ষণ সুপারিশ
• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• উপসংহার: সঠিক প্রবাহ নিয়ন্ত্রণের সিদ্ধান্ত নেওয়া

একটি তিন উপায় বল ভালভ এল পোর্ট কি?

একটি থ্রি-ওয়ে বল ভালভ হল একটি যান্ত্রিক প্রবাহ-নিয়ন্ত্রণ যন্ত্র যার শরীরের ভিতরে তিনটি পোর্ট এবং একটি ঘূর্ণায়মান বল থাকে। অভ্যন্তরীণ উত্তরণ নির্ধারণ করে যে ভালভটি চালিত হলে কোন পোর্টগুলি যোগাযোগ করে। একটি এল-পোর্ট কনফিগারেশনে, প্যাসেজটি L অক্ষরের অনুরূপ, ভালভকে নির্বাচিত সংযোগের মধ্যে সরাসরি তরল পাঠানোর অনুমতি দেয়।

উদাহরণস্বরূপ, একটি পাইপলাইনে একটি সাধারণ সংযোগ এবং দুটি বিকল্প আউটলেট থাকতে পারে। ভালভ প্রথম আউটলেটের দিকে আগত তরলকে নির্দেশ করতে পারে বা অভ্যন্তরীণ উত্তরণ এবং হ্যান্ডেলের অবস্থানের উপর নির্ভর করে এটিকে দ্বিতীয় আউটলেটে স্যুইচ করতে পারে। অব্যবহৃত শাখাটি উদ্দেশ্যমূলক অপারেটিং অবস্থানে বিচ্ছিন্ন হয় যখন ভালভের নকশা সেই ব্যবস্থাকে সমর্থন করে।

সাংতাই এর পণ্য এই প্রবাহ-রাউটিং নীতিকে একটি তিন-পিস বডি এবং বর্ধিত বাট-ওয়েল্ড প্রান্তের সাথে একত্রিত করে। অতিরিক্ত ওয়েল্ড-এন্ড দৈর্ঘ্য পাইপলাইন ইনস্টলেশনের জন্য কাজের জায়গা প্রদান করে এবং উত্তাপযুক্ত বা সমাহিত পাইপিং লেআউটে উপযোগী হতে পারে যেখানে নির্দিষ্ট নকশার অতিরিক্ত ছাড়পত্র প্রয়োজন।

সাধারণ নির্মাণ বিবেচনার মধ্যে রয়েছে:

• ভালভ বডি:স্টেইনলেস স্টীল বা অন্যান্য নির্দিষ্ট উপকরণ অ্যাপ্লিকেশন অনুযায়ী নির্বাচিত.
• বল এবং স্টেম:প্রবাহ পরিচালনা এবং অপারেটিং টর্ক প্রেরণের জন্য দায়ী উপাদান।
• আসন এবং সীলমোহর:নির্দিষ্ট পরিষেবা শর্তাবলী অধীনে sealing কর্মক্ষমতা সমর্থন করে যে অংশ.
• সংযোগ:নির্বাচিত মডেলের উপর নির্ভর করে বাট-ওয়েল্ড, থ্রেডেড বা অন্যান্য কনফিগারেশন।
• অপারেটিং মেকানিজম:একটি ম্যানুয়াল হ্যান্ডেল বা একটি সামঞ্জস্যপূর্ণ অ্যাকচুয়েটর, যেখানে উপলব্ধ।

চূড়ান্ত কনফিগারেশন সবসময় প্রস্তুতকারকের অনুমোদিত অঙ্কন এবং প্রযুক্তিগত ডকুমেন্টেশনের বিরুদ্ধে পরীক্ষা করা উচিত।

কিভাবে একটি L-পোর্ট থ্রি-ওয়ে বল ভালভ কাজ করে?

ভালভটি ভালভ বডির মধ্যে একটি বিশেষভাবে ড্রিল করা বল ঘোরানোর মাধ্যমে কাজ করে। যখন বল প্যাসেজ দুটি নির্বাচিত পোর্টের সাথে সারিবদ্ধ হয়, তখন তরল সেই সংযোগগুলির মধ্যে ভ্রমণ করতে পারে। বলের অভিযোজন পরিবর্তন করা উপলব্ধ প্রবাহ পথ পরিবর্তন করে।

একটি সাধারণ ডাইভারটিং বিন্যাসে, অপারেটিং সিকোয়েন্সে নিম্নলিখিত শর্তগুলি অন্তর্ভুক্ত থাকে:

1. প্রথম প্রবাহ অবস্থান:সাধারণ পোর্টটি একটি নির্বাচিত শাখার সাথে সংযোগ স্থাপন করে, যা তরলকে প্রথম রুট অনুসরণ করতে দেয়।
2. পরিবর্তন অপারেশন:অপারেটর প্রস্তুতকারকের অপারেটিং নির্দেশাবলী অনুসারে হ্যান্ডেলটি ঘোরায়।
3. দ্বিতীয় প্রবাহ অবস্থান:অভ্যন্তরীণ উত্তরণটি বিকল্প শাখার সাথে সারিবদ্ধ হয়, তরলকে পুনঃনির্দেশিত করে।
4. বিচ্ছিন্ন অবস্থান, যদি ডিজাইন করা হয়:কিছু এল-পোর্ট কনফিগারেশন একটি অবস্থান প্রদান করে যা তিনটি পোর্টকে ব্লক করে। এই ক্ষমতা নির্দিষ্ট ভালভ জন্য যাচাই করা আবশ্যক.

পোর্ট নম্বরিং, হ্যান্ডেল ওরিয়েন্টেশন, ঘূর্ণন কোণ এবং উপলব্ধ স্টপিং পজিশন ডিজাইনের মধ্যে পরিবর্তিত হয়। অতএব, অপারেটরদের কখনই অনুমান করা উচিত নয় যে একটি নির্দিষ্ট হ্যান্ডেলের দিক সবসময় একই প্রবাহ পথের সাথে মিলে যায়।

কমিশন করার আগে, ভালভের ফ্লো ডায়াগ্রাম পর্যালোচনা করুন এবং প্রতিটি অনুমোদিত অপারেটিং পজিশনের অধীনে উদ্দেশ্যযুক্ত সংযোগগুলি নিশ্চিত করুন৷ এটি স্বয়ংক্রিয় সিস্টেমে বিশেষভাবে গুরুত্বপূর্ণ, যেখানে একটি ভুল অ্যাকচুয়েটর সিকোয়েন্স উত্পাদন ব্যাহত করতে পারে বা অনাকাঙ্ক্ষিত গন্তব্যে তরল পাঠাতে পারে।

এল-পোর্ট বনাম টি-পোর্ট: পার্থক্য কি?

যদিও উভয় ডিজাইনই তিনটি পোর্ট ব্যবহার করে, তাদের অভ্যন্তরীণ বল প্যাসেজ বিভিন্ন উদ্দেশ্যে কাজ করে। তাদের মধ্যে নির্বাচন করা প্রাথমিকভাবে নির্ভর করে যে সিস্টেমটিকে শাখাগুলির মধ্যে প্রবাহ পরিবর্তন করতে হবে বা মিশ্রণ এবং বিতরণের জন্য বিভিন্ন পাথ সংযোগ করতে হবে কিনা।

টেবিলটি প্রতিটি ভালভের অপারেটিং সিকোয়েন্সের গ্যারান্টি দেওয়ার পরিবর্তে সাধারণ ডিজাইনের নীতিগুলি বর্ণনা করে। নির্মাতারা বিভিন্ন বল ব্যবস্থা, আসন কনফিগারেশন এবং স্টপ পজিশন অফার করতে পারে।

অ্যাপ্লিকেশানগুলির জন্য যেখানে দুটি তরল উত্স আলাদা থাকতে হবে, একটি L-পোর্ট ডিজাইন উপযুক্ত হতে পারে যদি এর অনুমোদিত প্রবাহ চিত্র প্রয়োজনীয় বিচ্ছিন্নতা নিশ্চিত করে। যেখানে একাধিক বন্দরের মধ্যে একযোগে যোগাযোগের প্রয়োজন হয়, সেখানে একটি টি-পোর্ট ডিজাইন আরও উপযুক্ত হতে পারে।

অতিরিক্ত পটভূমির জন্য, একটি নির্বাচন চূড়ান্ত করার আগে প্রস্তুতকারকের এল-পোর্ট থ্রি-ওয়ে বল ভালভ পণ্যের তথ্য পর্যালোচনা করুন।

প্রধান সুবিধা কি?

1. নমনীয় ফ্লো রাউটিং

একটি এল-পোর্ট ভালভ অপারেটরদের প্রতিটি পরিবর্তনের পয়েন্টে পৃথক ভালভ ইনস্টল না করেই নির্ধারিত পাইপলাইন শাখাগুলির মধ্যে স্যুইচ করতে দেয়। এটি তরল স্থানান্তর, উত্স নির্বাচন এবং প্রক্রিয়া রাউটিং এর জন্য ব্যবহৃত সরঞ্জামগুলির বিন্যাসকে সহজ করতে পারে।

2. স্থান-দক্ষ পাইপলাইন ডিজাইন

একটি ভালভ বডিতে একাধিক প্রবাহ সংযোগ একত্রিত করা উপযুক্ত ইনস্টলেশনে প্রয়োজনীয় পৃথক উপাদানের সংখ্যা কমাতে পারে। কম কম্পোনেন্টের অর্থ হতে পারে কম সংযোগ পয়েন্ট যা পরিদর্শন প্রয়োজন, যদিও সামগ্রিক সিস্টেম ডিজাইন প্রকৃত সঞ্চয় নির্ধারণ করে।

3. স্টেইনলেস স্টীল উপাদান বিকল্প

স্টেইনলেস স্টীল নির্মাণ সামঞ্জস্যপূর্ণ শিল্প পরিবেশে দরকারী জারা প্রতিরোধের প্রদান করতে পারে. উপযুক্ত গ্রেড প্রক্রিয়া মাধ্যম, ক্লোরাইড ঘনত্ব, রাসায়নিক পরিষ্কার, তাপমাত্রা এবং অন্যান্য পরিষেবার শর্তগুলির উপর নির্ভর করে। সমস্ত স্টেইনলেস স্টিল অভিন্নভাবে কাজ করে এমন অনুমানের চেয়ে উপাদান নির্বাচন যাচাইকৃত সামঞ্জস্যের উপর ভিত্তি করে হওয়া উচিত।

4. থ্রি-পিস নির্মাণের মাধ্যমে রক্ষণাবেক্ষণ অ্যাক্সেস

একটি থ্রি-পিস বডি অভ্যন্তরীণ পরিদর্শন এবং পরিষেবাকে আরও সুবিধাজনক করে তুলতে পারে কারণ ভালভটি প্রস্তুতকারকের পদ্ধতি অনুসারে আলাদা করা যেতে পারে। পাইপলাইনটি বিচ্ছিন্ন হওয়ার পরে, চাপমুক্ত, নিষ্কাশন এবং নিরাপদ করার পরে, যোগ্য রক্ষণাবেক্ষণ কর্মীরা সেবাযোগ্য উপাদানগুলি পরিদর্শন করতে পারেন এবং প্রয়োজনে সামঞ্জস্যপূর্ণ আসন বা সিল প্রতিস্থাপন করতে পারেন।

5. নির্দিষ্ট ইনস্টলেশনের জন্য বর্ধিত বাট-ওয়েল্ড শেষ

বর্ধিত বাট-ওয়েল্ড প্রান্তগুলি পাইপলাইন ঢালাইয়ের সময় অতিরিক্ত ছাড়পত্র প্রদান করতে পারে, বিশেষ করে নিরোধক বা সমাহিত পাইপিং জড়িত লেআউটগুলিতে। সঠিক ইনস্টলেশন অপরিহার্য রয়ে গেছে: ঢালাই পদ্ধতিগুলিকে অবশ্যই তাপ ইনপুট নিয়ন্ত্রণ করতে হবে যাতে ক্ষতিকর আসন, সীল বা অন্যান্য তাপমাত্রা-সংবেদনশীল অভ্যন্তরীণ উপাদানগুলি এড়াতে হয়।

এল-পোর্ট বল ভালভ কোথায় ব্যবহার করা হয়?

প্রবাহ পুনঃনির্দেশ করার ক্ষমতা এই ভালভ কনফিগারেশনকে বিভিন্ন শিল্প খাতে উপযোগী করে তোলে। এর উপযুক্ততা প্রক্রিয়ার মাধ্যম, চাপ, তাপমাত্রা, সংযোগ ব্যবস্থা এবং প্রয়োজনীয় শাট-অফ কর্মক্ষমতার উপর নির্ভর করে।

• পেট্রোকেমিক্যাল প্রক্রিয়াকরণ:মনোনীত পাইপলাইন শাখার মধ্যে সামঞ্জস্যপূর্ণ প্রক্রিয়া স্ট্রিম স্যুইচ করা।
• তেল এবং গ্যাস সিস্টেম:অ্যাপ্লিকেশনগুলিতে বিকল্প প্রবাহের পথ নির্বাচন করা যেখানে ভালভের চাপের রেটিং এবং উপাদানের সামঞ্জস্য উপযুক্ত।
• তাপ শক্তি সিস্টেম:প্রক্রিয়া সার্কিট বা সরঞ্জাম সংযোগের মধ্যে সামঞ্জস্যপূর্ণ তরল পুনর্নির্দেশ করা।
• জল চিকিত্সা:নির্বাচিত চিকিত্সা লাইন বা সিস্টেম শাখা মধ্যে জল প্রবাহ পরিবর্তন.
• শিল্প সরঞ্জাম:বিভিন্ন অপারেটিং মোড বা রক্ষণাবেক্ষণ ব্যবস্থা সমর্থন করার জন্য তরল সরবরাহের পথ পরিবর্তন করা।

উদাহরণস্বরূপ, একটি জল-চিকিত্সা ইনস্টলেশন দুটি মনোনীত প্রবাহ রুটের মধ্যে নির্বাচন করতে একটি L-পোর্ট ভালভ ব্যবহার করতে পারে। সিস্টেম ডিজাইনের সময়, ইঞ্জিনিয়ারদের পোর্ট ম্যাপ, অভিপ্রেত বিচ্ছিন্ন অবস্থা এবং ভালভটিকে পরিষেবাতে রাখার আগে প্রবাহের পথ পরিবর্তনের ফলাফলগুলি যাচাই করা উচিত।

প্রতিটি ত্রিমুখী বল ভালভ প্রতিটি তরল বা অপারেটিং অবস্থার জন্য উপযুক্ত নয়। ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা, সান্দ্র মিডিয়া, ক্ষয়কারী রাসায়নিক, উচ্চ ডিফারেনশিয়াল চাপ, এবং উচ্চ তাপমাত্রা আসন জীবন এবং সিলিং কর্মক্ষমতা প্রভাবিত করতে পারে। শুধুমাত্র শিল্প নামের পরিবর্তে প্রকৃত পরিষেবার জন্য ভালভ নির্বাচন করা আবশ্যক।

কিভাবে ডান ভালভ নির্বাচন করুন

একটি ত্রি-মুখী বল ভালভ কেনার ক্ষেত্রে নামমাত্র পাইপ ব্যাসের সাথে মিলের চেয়ে বেশি কিছু জড়িত। একটি নির্ভরযোগ্য নির্বাচন প্রক্রিয়া প্রয়োজনীয় প্রবাহ ফাংশন দিয়ে শুরু হওয়া উচিত এবং উপাদান সামঞ্জস্য, যান্ত্রিক রেটিং, ইনস্টলেশন মাত্রা এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার মাধ্যমে চালিয়ে যাওয়া উচিত।

1. প্রয়োজনীয় প্রবাহ প্যাটার্ন সংজ্ঞায়িত করুন

সাধারণ পোর্ট, বিকল্প শাখা এবং প্রতিটি প্রয়োজনীয় অপারেটিং অবস্থান চিহ্নিত করুন। প্রতিটি অবস্থানে কোন পোর্ট সংযুক্ত এবং কোনটি বিচ্ছিন্ন তা যাচাই করতে একটি প্রস্তুতকারকের ফ্লো ডায়াগ্রাম পান৷

2. চাপ এবং তাপমাত্রার প্রয়োজনীয়তা নিশ্চিত করুন

প্রকৃত পরিষেবা তাপমাত্রায় রেট অপারেটিং চাপ পরীক্ষা করুন। তাপমাত্রা এবং উপাদান নির্বাচনের সাথে চাপের রেটিং পরিবর্তিত হতে পারে, তাই সর্বোচ্চ চাপের মান কখনই নির্দিষ্ট অবস্থার থেকে স্বাধীনভাবে বিবেচনা করা উচিত নয়।

3. সামঞ্জস্যপূর্ণ বডি এবং সিলিং উপকরণ নির্বাচন করুন

প্রস্তাবিত বডি, বল, স্টেম, সিট এবং সিল উপকরণের সাথে প্রক্রিয়ার মাধ্যমটির তুলনা করুন। PTFE-ভিত্তিক আসন এবং চাঙ্গা PTFE ভেরিয়েন্টের বিভিন্ন যান্ত্রিক এবং তাপীয় বৈশিষ্ট্য রয়েছে। রাসায়নিক সামঞ্জস্যতা এবং প্রস্তুতকারকের অনুমোদিত পরিষেবা পরিসীমা প্রতিটি অ্যাপ্লিকেশনের জন্য নিশ্চিত করা উচিত।

4. সংযোগ মান পরীক্ষা করুন

নির্দিষ্ট সংযোগের ধরন, মাত্রা এবং প্রযোজ্য মান যাচাই করুন। বাট-ওয়েল্ড ইনস্টলেশনের জন্য, শেষ প্রস্তুতি এবং মাত্রিক অঙ্কন পর্যালোচনা করুন। থ্রেডেড এবং ঢালাই সংযোগগুলি যথাযথভাবে ইঞ্জিনিয়ারড পাইপিং ব্যবস্থা ছাড়া বিনিময়যোগ্য নয়।

5. ম্যানুয়াল বা স্বয়ংক্রিয় অপারেশনের বিষয়ে সিদ্ধান্ত নিন

মাঝে মাঝে রুট পরিবর্তনের জন্য একটি ম্যানুয়াল হ্যান্ডেল যথেষ্ট হতে পারে। যেখানে ঘন ঘন সুইচিং বা রিমোট কন্ট্রোলের প্রয়োজন হয়, সেখানে একটি সামঞ্জস্যপূর্ণ বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকচুয়েটর পাওয়া যায় কিনা তা জিজ্ঞাসা করুন। অপারেটিং টর্ক, প্রয়োজনীয় ভ্রমণ, অবস্থানের প্রতিক্রিয়া এবং পাওয়ার বা এয়ার-সাপ্লাই ব্যর্থতার সময় কাঙ্ক্ষিত প্রতিক্রিয়া নিশ্চিত করুন।

6. পরিদর্শন এবং ডকুমেন্টেশনের প্রয়োজনীয়তা মূল্যায়ন করুন

সমালোচনামূলক পরিষেবাগুলির জন্য, উপাদান সনাক্তকরণ, চাপ-পরীক্ষার ডকুমেন্টেশন, মাত্রিক পরিদর্শন, ট্রেসেবিলিটি এবং কোনও প্রকল্প-নির্দিষ্ট গ্রহণযোগ্যতার প্রয়োজনীয়তাগুলি স্পষ্ট করুন। এই রেকর্ডগুলি ক্রয়কারী দল এবং প্রকৌশলীদের যাচাই করতে সহায়তা করে যে সরবরাহকৃত ভালভ অনুমোদিত স্পেসিফিকেশনের সাথে মেলে।

পর্যালোচনা করার জন্য প্রযুক্তিগত বিশেষ উল্লেখ

সাংতাই-এর প্রকাশিত পণ্যের তথ্য তিনটি-পিস বডি এবং বর্ধিত বাট-ওয়েল্ড প্রান্ত সহ একটি L-পোর্ট থ্রি-ওয়ে বল ভালভ মূল্যায়নের জন্য একটি দরকারী সূচনা পয়েন্ট প্রদান করে। নীচের তালিকাভুক্ত মান রেফারেন্সযুক্ত পণ্য কনফিগারেশন বর্ণনা করে এবং ক্রয়ের আগে উদ্ধৃতি এবং বর্তমান অনুমোদিত ডেটাশিটের বিরুদ্ধে নিশ্চিত হওয়া উচিত।

এই পরিসংখ্যান সমস্ত L-পোর্ট ভালভের জন্য সর্বজনীন রেটিং নয়। পণ্য পৃষ্ঠাটি বিকল্প উপকরণ এবং সিলিং কনফিগারেশন নিয়েও আলোচনা করে। ক্রেতাদের তাদের অর্ডারের জন্য চাপ-তাপমাত্রার খাম, সংযোগের বিশদ বিবরণ এবং উপাদান গঠনের সর্বশেষ প্রযুক্তিগত অঙ্কন এবং লিখিত নিশ্চিতকরণের জন্য অনুরোধ করা উচিত।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ সুপারিশ

সঠিক ইনস্টলেশন এবং পরিকল্পিত রক্ষণাবেক্ষণ ভালভের কর্মক্ষমতা সংরক্ষণ করতে এবং এড়ানো যায় এমন ডাউনটাইম কমাতে সাহায্য করে। নিম্নলিখিত অনুশীলনগুলি ইঞ্জিনিয়ারিং, কমিশনিং এবং রক্ষণাবেক্ষণ দলের জন্য দরকারী।

• ইনস্টলেশনের আগে পরিদর্শন করুন:ক্ষতি বা দূষণের জন্য ভালভ বডি, ওয়েল্ড শেষ, অপারেটিং মেকানিজম এবং প্রতিরক্ষামূলক প্যাকেজিং পরীক্ষা করুন।
• প্রবাহের দিকটি যাচাই করুন:ভালভ সংযোগ করার আগে অনুমোদিত পাইপিং ডায়াগ্রামের সাথে প্রকৃত পোর্ট বিন্যাসের তুলনা করুন।
• উপযুক্ত ঢালাই পদ্ধতি ব্যবহার করুন:বাট-ওয়েল্ড ডিজাইনের জন্য, যোগ্য পদ্ধতি অনুসরণ করুন এবং প্রস্তুতকারকের নির্দেশ অনুসারে তাপ ইনপুট নিয়ন্ত্রণ করুন।
• অপারেটিং ক্রম পরীক্ষা করুন:যেখানে নিরাপদ এবং উপযুক্ত সেখানে প্রক্রিয়ার মাধ্যমটি চালু করার আগে হ্যান্ডেলের অবস্থান এবং প্রবাহ-পথের ইঙ্গিত যাচাই করুন।
• অনিরাপদ রক্ষণাবেক্ষণ প্রতিরোধ করুন:ভালভ আলাদা করুন, চাপ উপশম করুন, বিপজ্জনক বিষয়বস্তু নিষ্কাশন করুন এবং বিচ্ছিন্ন করার আগে সাইটের লকআউট এবং নিরাপত্তা পদ্ধতি অনুসরণ করুন।
• আসন এবং সীল পরিদর্শন করুন:পরিধান, রাসায়নিক ক্ষতি, ফুটো, এবং পরিসেবার জন্য উপযুক্ত বিরতিতে অপারেটিং অসুবিধা পরীক্ষা করুন।
• প্রযুক্তিগত রেকর্ড রাখুন:নথি পরিদর্শন, প্রতিস্থাপন, পরীক্ষার ফলাফল এবং অপারেটিং অবস্থার কোনো পরিবর্তন।

বল ভালভগুলি সাধারণত অন-অফ পরিষেবা এবং ফ্লো রাউটিং এর উদ্দেশ্যে তৈরি করা হয়, ক্রমাগত থ্রটলিং নয় যদি না প্রস্তুতকারক নির্দিষ্টভাবে সেই দায়িত্বটি অনুমোদন করেন। একটি অনুপযুক্ত আংশিকভাবে খোলা অবস্থানে একটি ভালভ পরিচালনা করা নির্দিষ্ট পরিস্থিতিতে অশান্তি, ক্ষয় বা আসনের ক্ষতি বাড়াতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. থ্রি ওয়ে বল ভালভ এল পোর্টের প্রধান কাজ কী?

এর প্রাথমিক কাজ হল নির্বাচিত পাইপলাইন শাখাগুলির মধ্যে তরল পুনঃনির্দেশ করা। বলের অভ্যন্তরে এল-আকৃতির প্যাসেজটি ভালভের অভিযোজন অনুসারে মনোনীত পোর্টগুলিকে সংযুক্ত করে। সঠিক অপারেটিং ক্রম এবং বিচ্ছিন্নতা ক্ষমতা নিশ্চিত করতে অনুমোদিত প্রবাহ চিত্রের সাথে পরামর্শ করা উচিত।

2. একটি এল-পোর্ট এবং একটি টি-পোর্ট বল ভালভের মধ্যে পার্থক্য কী?

একটি এল-পোর্ট ডিজাইন মূলত ফ্লো স্যুইচিং বা নির্বাচিত পোর্টের মধ্যে ডাইভারশনের জন্য ব্যবহৃত হয়। একটি টি-পোর্ট ডিজাইন অতিরিক্ত সংযোগ নিদর্শন সরবরাহ করে এবং তিনটি পোর্টকে একই সাথে যোগাযোগ করার অনুমতি দিতে পারে। সঠিক বিকল্পটি প্রয়োজনীয় প্রক্রিয়া ফাংশন এবং প্রস্তুতকারকের পোর্ট কনফিগারেশনের উপর নির্ভর করে।

3. একটি এল-পোর্ট থ্রি-ওয়ে বল ভালভ সম্পূর্ণরূপে প্রবাহ বন্ধ করতে পারে?

কিছু এল-পোর্ট ডিজাইনে একটি সমস্ত-বন্দর-বন্ধ অবস্থান অন্তর্ভুক্ত, অন্যদের বিভিন্ন অপারেটিং ব্যবস্থা রয়েছে। সম্পূর্ণ বিচ্ছিন্নতা নির্দিষ্ট ভালভের ফ্লো ডায়াগ্রাম এবং সিলিং স্পেসিফিকেশন থেকে নিশ্চিত করা আবশ্যক। যেখানে বিচ্ছিন্নতা নিরাপত্তা-গুরুত্বপূর্ণ, সেখানে প্রয়োজনীয় ফুটো কার্যকারিতা যাচাই করুন এবং অতিরিক্ত বিচ্ছিন্নতা সরঞ্জাম প্রয়োজন কিনা।

4. কোন উপকরণ একটি L-পোর্ট বল ভালভ জন্য উপযুক্ত?

উপাদান নির্বাচন তরল, জারা এক্সপোজার, চাপ, তাপমাত্রা, এবং পরিষ্কারের প্রয়োজনীয়তার উপর নির্ভর করে। স্টেইনলেস স্টিল গ্রেড যেমন 304 বা 316 অনেক অ্যাপ্লিকেশনের জন্য উপযুক্ত হতে পারে, যখন PTFE-ভিত্তিক বা চাঙ্গা আসন নির্দিষ্ট পরিষেবার জন্য উপযুক্ত হতে পারে। সম্পূর্ণ ভেজা-বস্তুর সমন্বয় সামঞ্জস্যের জন্য পরীক্ষা করা আবশ্যক।

5. একটি উদ্ধৃতি অনুরোধ করতে কি তথ্য প্রয়োজন?

নামমাত্র ভালভের আকার, প্রয়োজনীয় পোর্ট বিন্যাস, সংযোগের ধরন, চাপ এবং তাপমাত্রার অবস্থা, প্রক্রিয়া মাধ্যম, পছন্দের উপকরণ, পরিমাণ এবং অপারেটিং পদ্ধতি প্রদান করুন। পাইপলাইন অঙ্কন, প্রয়োজনীয় প্রবাহ ক্রম এবং প্রকল্প-নির্দিষ্ট পরিদর্শন প্রয়োজনীয়তা সরবরাহকারীকে একটি উপযুক্ত কনফিগারেশন নিশ্চিত করতে সহায়তা করতে পারে।

6. কেন বর্ধিত বাট-ওয়েল্ড প্রান্ত সহ একটি তিন-পিস ভালভ বিবেচনা করুন?

একটি তিন-টুকরা নির্মাণ প্রস্তুতকারকের রক্ষণাবেক্ষণ পদ্ধতির সাপেক্ষে পরিষেবাযোগ্য অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস সহজ করতে পারে। বর্ধিত বাট-ওয়েল্ড প্রান্তগুলি ঢালাইয়ের জন্য অতিরিক্ত ছাড়পত্র প্রদান করতে পারে এবং নির্দিষ্ট উত্তাপযুক্ত বা সমাহিত পাইপিং ব্যবস্থার জন্য উপযুক্ত হতে পারে। অর্ডার দেওয়ার আগে মাত্রা এবং ইনস্টলেশন পদ্ধতি পরীক্ষা করা উচিত।

উপসংহার: সঠিক প্রবাহ নিয়ন্ত্রণের সিদ্ধান্ত নেওয়া

একটি এল-পোর্ট প্যাসেজ সহ একটি তিন-মুখী বল ভালভ মনোনীত পাইপলাইন শাখাগুলির মধ্যে তরল পরিবর্তনের জন্য একটি বাস্তব সমাধান প্রদান করতে পারে। এর কার্যকারিতা নির্ভর করে সঠিক পোর্ট বিন্যাস নির্বাচন করা, চাপ এবং তাপমাত্রার সীমা যাচাই করা, সামঞ্জস্যপূর্ণ উপকরণ নির্বাচন করা এবং ভালভের অপারেটিং অবস্থানগুলি প্রক্রিয়ার প্রয়োজনীয়তার সাথে মেলে তা নিশ্চিত করার উপর। নির্মাণের বিবরণ যেমন একটি তিন-পিস বডি এবং বর্ধিত বাট-ওয়েল্ড প্রান্তগুলিও ইনস্টলেশন পরিকল্পনা এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণকে প্রভাবিত করতে পারে।

সাংতাই শিল্প ভালভ নির্বাচন সমর্থন পণ্য তথ্য এবং কনফিগারেশন বিকল্প প্রস্তাব. আপনি যদি L-পোর্ট ডিজাইনের তুলনা করছেন, একটি নতুন পাইপিং সিস্টেমের পরিকল্পনা করছেন, বা একটি বিদ্যমান ভালভ প্রতিস্থাপন করছেন, তাহলে থ্রি ওয়ে বল ভালভ এল পোর্টের স্পেসিফিকেশন পর্যালোচনা করুন এবং অর্ডার দেওয়ার আগে আপনার অপারেটিং প্রয়োজনীয়তাগুলি প্রস্তুত করুন৷ আপনার আবেদন নিয়ে আলোচনা করতে, প্রযুক্তিগত বিবরণ নিশ্চিত করতে এবং একটি উপযুক্ত উদ্ধৃতি অনুরোধ করতে আমাদের দলের সাথে যোগাযোগ করুন। প্লিজআমাদের সাথে যোগাযোগ করুনআপনার শিল্প প্রবাহ-নিয়ন্ত্রণ চাহিদা অনুযায়ী ভালভ সমাধান অন্বেষণ করতে আজ.
